■特徴

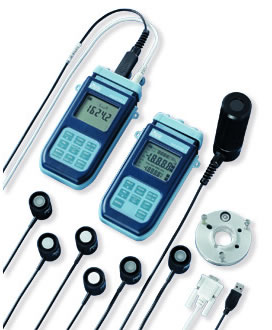

MC8HD3213-1SおよびMC8HD3213-2Sは大型LCDを備えたハンディタイプの照度・輝度・放射照度計です。プローブの選択により照度、輝度、PAR(光合成有効放射)、放射照度(VIS-NIR、UVA、UVB、UVCのスペクトル域、あるいはCIE
UV action curveに準ずる有効放射)を測定します。
すべてのプローブは工場における校正内容をメモリした自動認識モジュール(SICRAM)を装備しています。
瞬時値の測定に加えて、当照度・輝度・放射照度計は得られた測定値の時間積分値を計算します。メニューで時間積分測定値と積分時間が設定でき、これによりしきい値を関連付けることができます。このしきい値を超えた場合、測定器は積分計算を停止します。
MC8HD3213-2Sはデータロガーとして、単一要素プローブの場合は38,000まで、複合要素プローブの場合は14,000までの測定データを保存することができ、保存したデータはRS232CおよびUSB2.0を介してPCに送信できます。データの保存インターバル、プリントの内容、ボーレートはメニューで設定が可能です。MC8HD3213-1SおよびMC8HD3213-2SはRS232Cシリアルポートを備えており、測定データをリアルタイムでPCやポータブルプリンターに送信します。
MAX-MIN-AVG機能により任意の時間内の最大値、最小値および平均値を表示できます。その他の機能として、任意の瞬間の測定値を基準値とするREL(偏差測定)、HOLD、オートパワーオフ機能などを備えており、本体はプローブ接続時も保護等級IP66です。
■仕様
■照度・輝度・放射照度計本体 |
外形寸法(L×W×H) |
180×90×40mm(突起部含まず) |
重量 |
470g(電池を含む) |
ハウジング材質 |
ABS、ラバー |
ディスプレー |
2×4½桁および表示シンボル 可視部寸法52×42mm |
■動作条件 |
動作温度 |
-5~+50℃ |
保存温度 |
-25~+65℃ |
動作湿度 |
0~90%RH 結露なきこと |
保護等級 |
IP66 |
■電源 |
乾電池 |
1.5V単3乾電池×4個 |
電池寿命 |
200時間(1800mAhアルカリ電池にて) |
電源OFF時の消費電流 |
20μA |
AC電源 |
ACアダプタ(2次電圧DC12V/1A) |
■測定単位 |
lux、fcd、lux/s、cd/s、W/m²、μW/cm²、J/m²、 μJ/cm²、μmol m⁻² s⁻¹、μmol/m²、cd/m²、μW/lumen |
■データの保存 |
電池電圧にかかわらず無期限に保存 |
■時間 |
日付および時間 |
リアルタイム |
時計精度 |
最大月差1分 |
■測定値の保存 - MC8HD3213-1S |
タイプ |
(単一要素プローブ)2,000ページ、各ページ19データ (複合要素プローブ)2,000ページ、各ページ7データ |
データ数 |
(単一要素プローブ)38,000データ (複合要素プローブ)14,000データ |
保存インターバル |
1、5、10、15、30秒、1、2、5、10、15、20、30分、1時間 |
■RS232Cシリアルインターフェース |
タイプ |
RS232C(電気的絶縁) |
ボーレート |
1200~38400の範囲で設定可 |
データビット数 |
8 |
パリティ |
なし |
ストップビット |
1 |
フロー制御 |
Xon/Xoff |
シリアルケーブル長 |
最大15m |
プリントインターバル |
即時または1、5、10、15、30秒、1、2、5、10、15、20、30分、1時間から選択 |
■USBインターフェース - MC8HD3213-1S |
タイプ |
1.1/2.0(電気的絶縁) |
■接続 |
プローブ入力 |
8極オスDIN45326コネクタ |
RS232CシリアルI/F |
8極MiniDINコネクタ |
USBインターフェース |
タイプB MiniUSBコネクタ |
AC電源アダプタ |
2極コネクタ(中心軸=+極) |
■プローブ |
各種プローブの詳細はこちらをクリックしてください |
品番 |
付属品 |
MC8HD3213-1S |
照度・輝度・放射照度計本体、電池、取扱説明書、
アタッシュケース(RS232C通信ケーブルHD2110CSNM、
USB接続ケーブルMC8SR-USB206AS、プローブは別途) |
MC8HD3213-2S |
照度・輝度・放射照度計本体(データロガー機能付)(データロガー機能付)
電池、取扱説明書、アタッシュケース、
USB接続ケーブルMC8PC-USB23BS
(RS232C通信ケーブルHD2110CSNM、プローブは別途) |
※専用ソフトウェアはウェブサイトからダウンロードできます。
■オプション

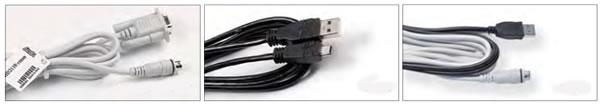

MC8PSP-512S |
|
MC8RS-2110CSNMS |
MC8PC-USB23BS |
MC8SR-USB206AS |
|
品番 |
品名 |
仕様 |
MC8RS-2110CSNMS |
RS232C通信ケーブル |
8極MiniDIN:9極DサブRS232C用ケーブル |
MC8PC-USB23BS |
PC接続ケーブル
(mini-USBタイプB) |
Mini-USBタイプB:USBタイプA接続ケーブル
(MC8HD3213-2Sにのみ使用可能) |
MC8SR-USB206AS |
シリアル通信USBケーブル
(USBタイプA) |
USBタイプA:8極MiniDIN接続コネクタケーブル
(MC8HD3213-1Sにのみ使用可能) |
MC8AC-PTS12VS |
ACアダプタ |
ACアダプタ、DC12V/1A供給 |
MC8PSP-512S |
サーマルプリンター |
シリアル入力サーマルプリンター
記録紙幅57mm |
MC8LP-BLS |
水準調整用ベース
(プローブ一体型) |
水準調整用ベース
(プローブと一体、後付け不可) |
MC8LP-BL3S |
傾斜度可変壁掛け
ブラケット |
角度可変壁掛サポート
(MC8LP-582LUM2Sおよび
MC8LP-582PYRAには使用不可) |

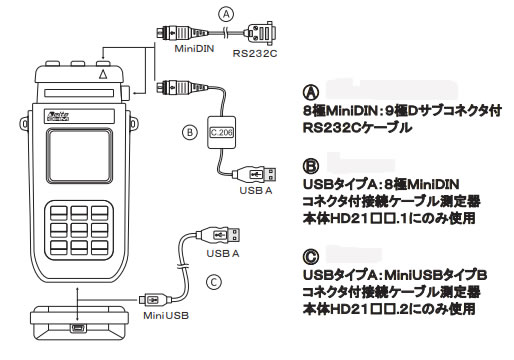

A:MC8RS-2110CSNMS、B:MC8PC-USB23BS、C:MC8SR-USB206AS |
