プリセット形トルクレンチ 品番 ME29PTR-CN300QLKN 【詳細表示】
商品番号 ME29PTR-CN300QLKN 価 格

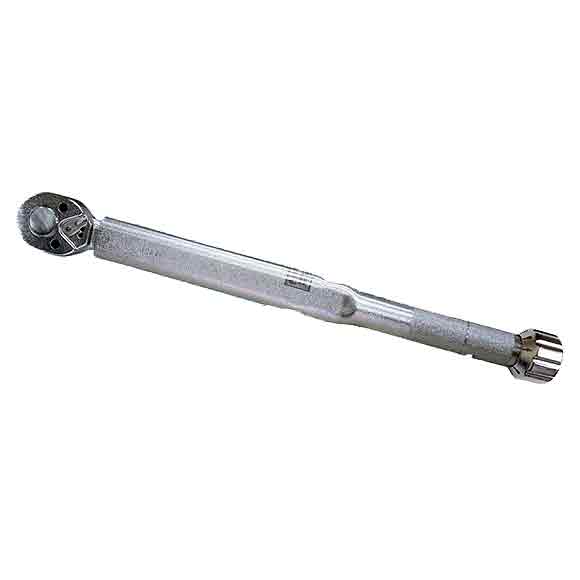

プリセット形トルクレンチ
品番 ME29PTR-CN300QLKN
価格は下記をご確認ください。
■特長
●ラチェット式なので繰り返し作業に最適
●ソケットを交換することにより、容量の範囲内で種々のボルト(ナット)を締め付けることができます。
●矢印方向(右回転)の締め付けのみに作動します。
●角ドライブを裏返せば、左締めが可能です。(一度ギアを外して、反対方向に組み込む)
●保証精度:±3%

■トルク値設定方法
●ME29PTR-CN300QLKN~ME29PTR-N560QLKNの場合
①ロックスクリューをゆるめる。(図1)
②副目盛リングを回してトルク値を合わせる。右回転でトルクアップ、左回転でトルクダウン。
(主目盛に副目盛をプラス)(図2)
③ロックスクリューを締める。
(ロックスクリューにピンが当たる時は、 ピンの位置を変える)


●ME29PTR-N700QLKN~ME29PTR-N2100QLK8Nの場合
①エクステンションバー取付後(図3)、附属の調整用ボックスレンチの六角側を差し込む。
※エクステンションバーを取付けない場合も、(図4)本体に附属の調整用ボックスレンチの六角側を差し込む。
②調整用ボックスレンチを回してトルク値をセットする。右回転でトルクアップ、左回転でトルクダウン。
(主目盛に副目盛をプラス)
③エクステンションバーは、根本まで本体に完全に取付けてください。


■タイプ
ME29PTR-CN300QLKN~N420QLKN ME29PTR-N560QLKN
ME29PTR-N700QLKN~N2100QLK8N


■仕様
品番 トルク調整範囲 最小目盛 角ドライブ
(mm)
質量(約)
(kg)
ME29PTR-CN300QLKN 100~300 cN・m 5 cN・m 6.35
(1/4")
0.19
ME29PTR-N6QLKN 2~6 N・m 0.1 N・m
ME29PTR-N12QLKN 4~12 N・m 0.2 N・m
ME29PTR-N25QLKN 5~25 N・m 0.2 N・m 9.53
(3/8")
0.28
ME29PTR-N50QLKN 10~50 N・m 0.5 N・m 0.47
ME29PTR-N90QLKN 20~90 N・m 1 N・m 12.7
(1/2")
0.81
ME29PTR-N100QLKN 20~100 N・m 1 N・m
ME29PTR-N140QLKN 40~140 N・m 1 N・m 0.86
ME29PTR-N180QLKN 40~180 N・m 2 N・m 1.5
ME29PTR-N200QLKN 40~200 N・m 2 N・m
ME29PTR-N280QLKN 40~280 N・m 2 N・m 19.05
(3/4")
1.95
ME29PTR-N360QLKN 80~360 N・m 2 N・m 2.1
ME29PTR-N420QLKN 60~420 N・m 2 N・m 3.3
ME29PTR-N560QLKN 80~560 N・m 3 N・m 5
ME29PTR-N700QLKN 100~700 N・m 5 N・m 6.2
ME29PTR-N850QLKN 100~850 N・m 5 N・m 25.4
(1")
8.5
ME29PTR-N1000QLK8N 100~1000 N・m 5 N・m 8.8
ME29PTR-N1500QLKN 200~1500 N・m 10 N・m 14
ME29PTR-N2100QLK8N 700~2100 N・m 10 N・m 15





■寸法図(mm)

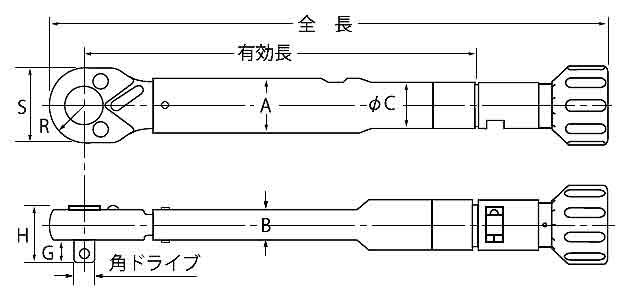

ME29PTR-CN300QLKN~ME29PTR-N560QLKN

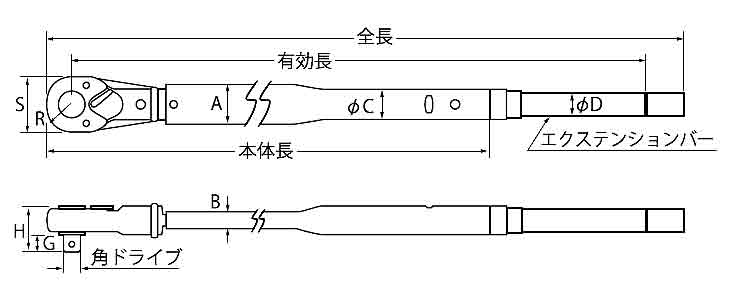

ME29PTR-N700QLKN~ME29PTR-N2100QLK8N

品番 有効長 全長
(約)
主要寸法
ヘッド部 本体部 本体長
H G S R A B φC φD
ME29PTR-CN300QLKN 130 187 18.8 7.5 24 12 18.2 9.6 15
ME29PTR-N6QLKN
ME29PTR-N25QLKN
ME29PTR-N12QLKN 165 232 25 11 31 15.5
ME29PTR-N50QLKN 180 257 32 16 25 11.4 20
ME29PTR-N90QLKN 280 359 31 14 39.4 19.7 27.5 12.4 2 1.7
ME29PTR-N100QLKN
ME29PTR-N140QLKN 320 399
ME29PTR-N180QLKN 400 491 33 15.4 46 23 34 15.4 27.2
ME29PTR-N200QLKN
ME29PTR-N280QLKN 600 691 42 20 47 23.5 35
ME29PTR-N360QLKN
ME29PTR-N420QLKN 865 965 42.7 55 27.5 38 16 30
ME29PTR-N560QLKN 1065 1205 49.5 68 34 43.5 18 34
ME29PTR-N700QLKN 1200 1314 46 19.2 35.4 27.2 990
ME29PTR-N850QLKN 1250 1388 58 27 76 38 54 23 42.7 31.8 1105
ME29PTR-N1000QLK8N 1400 1538
ME29PTR-N1500QLKN 1700 1844 61 87 43.5 66 26 51 40 1144
ME29PTR-N2100QLK8N

運賃、および消費税は、記載価格には、含まれていません。
