製造工数を時間表示する表示板。
「作業時間」「加工時間」「段取り時間」などの経過表示することにより、歩留まりを改善し、稼働率アップにご活用頂けます。
カウントアップ、ダウンはもちろんのこと、ブザーや回転灯を接続することにより、目標時間などのお知らせも対応しております。

■導入メリット
製造工数の見える化を実現します。
作業時間や加工時間を表示することにより、稼働率の向上はもちろんのこと、品質の安定化のお手伝いをします。
また、段取り時間や停止時間を表示することにより、歩留まり時間の短縮のお手伝いをします。
■製品の機能・特徴
LEDサイズは小型、大型の2種をご用意、小型は卓上サイズ、大型は約40m先から視認できるタイプをご用意させて頂いております。
0からのカウントアップタイプと、プリセットからのカウントダウンタイプの2種類をご用意しているため、作業内容、改善内容によりお選び頂けます。
リレー出力やブザー機能が付属されているため、目標時間や到達時間を表示以外でお知らせ可能です。
■各種機能
●カウントアップ機能
ストップウォッチと同じ感覚で実行数や段取り時間を測定できます
●カウントダウン機能
目標時間を決めて残り時間を表示できます
●オーバータイム計測機能
設定した目標時間を過ぎるとオーバータイムとして表示できます。
●おしらせ機能
予告時間と目標時間の2段階でお知らせできます。
品番 |
予告時間 |
目標時間 |
M507TW-4MRN/M507TW-4MWN |
外部出力 |
外部出力 |
M507TW-4S-EIN |
点滅表示 |
内蔵ブザー |
M507TW-4S-EIO-CPN/M507TW-4S-EIO-RLN |
点滅表示 |
外部出力 |
■タイプ
M507TW-4MRN |
M507TW-4MWN |
 |
 |
M507TW-4S-EIN |
M507TW-4S-EIO-CPN
M507TW-4S-EIO-RLN |
 |
 |
■構成について


経過時間や残り時間の見える化によって期待できる効果
●コスト意識がアップし、段取時間などが短縮
●決められた処理時間を守り、不良を削減、品質が向上
●自動運転中など待ち時間の有効活用
●異常状態の把握、ロスタイムを減らして稼働率を改善
※1,2,3)計測、クリア、予告時間設定の各方法は機種によって異なります。
品番 |
計測方法 |
クリア方法 |
予告時間・目標時間設定方法 |
M507TW-4MRN/
M507TW-4MWN |
外部信号
(オルタネイト) |
外部信号
(オルタネイト) |
本体すっちおよび外部信号
(モーメンタリ) |
M507TW-4S-EIN |
本体スイッチおよび
外部信号
(モーメンタリ) |
本体スイッチおよび
外部信号
(モーメンタリ) |
本体スイッチ |
M507TW-4S-EIO-CPN/
M507TW-4S-EIO-RLN |
※4)小型タイプM507TW-4S-EIO-***は予告タイミングでは外部信号の出力機能はございません。
M507TW-4S-EIN,M507TW-4S-EIO-CPN,M507TW-4S-EIO-RLNは表示面哲でお知らせできます。
※5)カウントダウン動作で0または0:00になった場合:M507TW-4M**M507TW-4S-EIO-***は信号を出力します。
M507TW-4S-EIN,M507TW-4S-EIO-***は信号を出力します。
M507TW-4S-EINは内蔵ブザーを数秒間鳴動します。
■寸法図

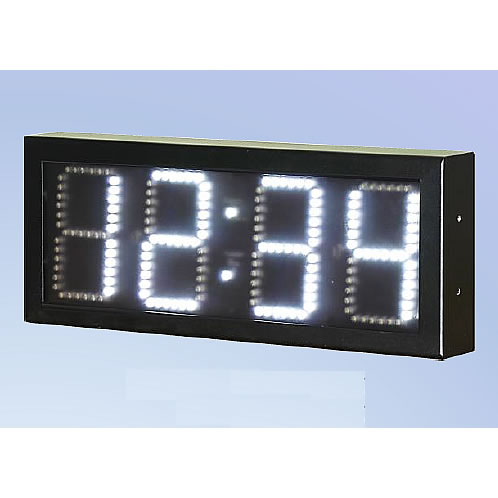

M507TW-4MRN/M507TW-4MWN |
 |
M507TW-4S-EIN |
 |
M507TW-4S-EIO-CPN/M507TW-4S-EIO-RLN |
 |
■機器仕様
品番 |
M507TW-4MRN |
M507TW-4MWN |
タイプ |
大型タイプ |
カウント方法 |
外部信号入力でカウント、本体にカウント操作スイッチなし |
外部入力 |
2点:カウント/クリア 入力容量:DC12V 6mA
無電圧接点またはオープンコレクタ |
外部出力 |
リレー出力2点 最大定格:AC250V 10A/DC30V 10A |
表示文字/視認距離 |
7セグメントLED 文字高約125mm,4桁/視認距離 約50m |
表示色 |
赤 |
白 |
表示モードおよび
表示範囲
(本体のスイッチ
で選択できます。) |
カウントアップ(9999または99:59を超えると0から再度カウントアップ)
0~9999(秒)または(分)、0:00~99:59(分:秒)または(時間:分) |
カウントダウン(表示下限値でカウントを停止)
9999~0(秒)または(分),99:59~0:00(分:秒)または(時間:分) |
マイナスカウント(表示下限値でカウントを停止)
9999~-999(秒)または(分)、99:59~-9:59(分:秒)または(時間:分) |
外形寸法
(W×H×D) |
450×180×60mm (突起部除きます) |
重量 |
約4kg |
電源電圧/消費電力 |
AC100~240V±10%(50/60Hz)/最大10VA |
使用温度/湿度 |
0~40℃/25~85%RH(結露なきこと) |
付属品 |
ACアダプタ、取付金具 |
各種資料 |
配線方法 入出力仕様 ACアダプタ仕様 |
※大型タイプの表示モードについて:分:秒のカウントアップを初期設定といたします。
納入後に表示モードは自由に設定頂けます。
品番 |
M507TW-4S-EIN |
M507TW-4S-EIO-CPN |
M507TW-4S-EIO-RLN |
タイプ |
小型タイプ |
カウント方法 |
外部信号入力または本体の操作スイッチでカウント |
外部入力 |
2点:カウント/クリア 入力容量:DC12V 6mA
無電圧接点またはオープンコレクタ |
外部出力 |
外部出力なし
内蔵ブザー鳴動 |
オープンコレクタ1点
最大定格:
DC200V 50mA
内蔵ブザーは鳴動しません |
リレー出力1点
最大定格:
AC250V5A/DC30V5A
内蔵ブザーは鳴動しません |
表示文字 |
7セグメントLED 文字高約38mm,4桁 |
視認距離 |
視認距離 約15m |
表示色 |
赤 |
表示モードおよび
表示範囲
(本体のスイッチ
で選択できます) |
カウントアップ(99:59を超えると0から再度カウントアップ)
0~99:59(分:秒)または(時間:分) |
カウントダウン(表示下限値でカウントを停止)
99:59~0:00(分:秒)または(時間:分) |
マイナスカウント(表示下限値でカウントを停止)
99:59~-9:59(分:秒)または(時間:分) |
外形寸法
(W×H×D) |
180×75×42mm (突起部除きます) |
重量 |
約0.5kg |
電源電圧 |
AC100V±10%(50/60Hz)
または006P型9Vアルカリ乾電池 |
消費電力 |
最大2VA |
使用温度 |
0~45℃(結露なきこと) |
湿度 |
45~85%RH(結露なきこと) |
付属品 |
ACアダプタ (乾電池は付属しません) |
|
