M3439LPE-10-500Mシリーズは、精度、堅牢性、適応性、速度の点で特に優れています。
1mmの絶対精度と0.3mmの繰返し精度にて全測定範囲0~500m測定が可能です。
また、最大250Hzの測定速度で動作し、最大1kHzの出力速度を備えています。
■特徴
長年に亘る革新と継続的な開発により、レーザー距離計は厳しい測定条件下でも動作します。
太陽照射下での黒い表面も測定することが可能となり、-40~+60℃の広範囲な動作温度に対応し且頑強なハウジングにより、最も過酷な環境に耐えることができます。
M3439LPE-10-500Mシリーズは、多数のシリアルインターフェイスはもとより、オプションで準備されています。
アナログ0/4~20mA出力とデジタル入力および出力が標準装備されており、シリアルインターフェイスやその他の機能は、ユーティリティソフトよりお客様自身で設定ができます。
●測定範囲:0~500m
●測定速度:max.250Hz
●測定精度:1mm
●シリアルインターフェイス
●高精度アナログ出力(0.1%)
●デジタル入力、プログラム可能
●設定可能なデジタル出力2点
●エラー送信のデジタル出力
●堅牢ケース:IP65
●拡張動作温度範囲:-40℃~+60℃

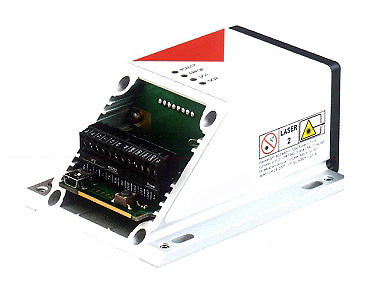

■インターフェース
端子台 |
標準カバー |
オプションI/F |
|
|
|
標準I/F
RS232、RS422/485、
アナログアウト、USB(設定用) |
コードブッシュ付き |
PROFINET、Ethernet/IP、
EtherCAT |
■共通仕様
電源電圧 |
12~30VDC |
レーザークラス |
赤色クラス21mW以下 |
レーザースポット径 |
10m:7×3mm
50m:28×13mm |
防水規格 |
IP65 |
外形寸法(L×W×H) |
140×78×48mm |
重量 |
350g |
インターフェース |
アナログ出力(設定可能) |
0/4~20mA
(M3439LEH-30-500M以外全機種実装) |
デジタル入力(設定可能) |
1個 |
デジタル出力(設定可能)
/エラー表示 |
2個/1個
(M3439LEH-30-500Mのみ0個/1個) |
RS-232 |
全機種実装 |
RS-422/485 |
M3439LBN-50-050M以外全機種実装 |
SSI(設定可能) |
M3439LBN-50-050M以外全機種実装 |
USB(機器設定用) |
全機種実装 |
オプション |
PROFIBUS(外部機器使用)
PROFINET、EtherNet/IP、EtherCAT |
■仕様
品番 |
M3439LPE-10-500M |
M3439LPE-30-500M |
平均精度 |
±1(±0.5)mm |
±3(±1.5)mm |
繰返精度 |
±0.3(±0.15)mm |
±0.7(±0.35)mm |
測定範囲 |
自然ターゲット |
0.05~100m |
0.05~100m |
反射シール使用時 |
0.5~500m |
0.5~500m |
測定速度(Max.) |
250Hz |
250Hz |
データ更新回数(Max.) |
1kHz |
1kHz |
測定温度範囲 |
-40~+60℃ |
-40~+60℃ |
保護等級 |
IP65 |
IP65 |
電源電圧 |
12~30VDC |
12~30VDC |
消費電流(24VDC時) |
0.5A |
0.5A |
赤色可視レーザー
(レーザークラス2,<1mW) |
〇 |
〇 |
標準レーザースポット径
(10m/50m) |
7×3mm/28×13mm |
7×3mm/28×13mm |
外形寸法 |
140×78×48mm |
140×78×48mm |
重量 |
350g |
350g |
品番 |
M3439LEN-10-500M |
M3439LEH-30-500M |
平均精度 |
±1(±0.5)mm |
±3(±1.5)mm |
繰返精度 |
±0.3(±0.15)mm |
±0.7(±0.35)mm |
自然ターゲットでの測定範囲 |
0.05~100m |
0.05~100m |
反射シール使用時の測定範囲 |
0.5~500m |
0.5~500m |
測定速度(Max.) |
50Hz |
50Hz |
データ更新回数(Max.) |
50kHz |
50kHz |
測定温度範囲 |
-10~+50℃ |
-10~+60℃ |
保護等級 |
IP65 |
IP65 |
電源電圧 |
12~30VDC |
12~30VDC |
消費電流(24VDC時) |
0.15A |
0.15A |
赤色可視レーザー
(レーザークラス2,<1mW) |
〇 |
〇 |
標準レーザースポット径
(10m/50m) |
7×3mm/28×13mm |
7×3mm/28×13mm |
外形寸法 |
140×78×48mm |
140×78×48mm |
重量 |
350g |
350g |
品番 |
M3439LAN-10-150M |
M3439LAN-30-150M |
平均精度 |
±1(±0.5)mm |
±3(±1.5)mm |
繰返精度 |
±0.3(±0.15)mm |
±0.7(±0.35)mm |
自然ターゲットでの測定範囲 |
0.05~100m |
0.05~100m |
反射シール使用時の測定範囲 |
40~150m |
40~150m |
測定速度(Max.) |
50Hz |
50Hz |
データ更新回数(Max.) |
50Hz |
50Hz |
測定温度範囲 |
-10~+50℃ |
-10~+50℃ |
保護等級 |
IP65 |
IP65 |
電源電圧 |
12~30VDC |
12~30VDC |
消費電流(24VDC時) |
0.15A |
0.15A |
赤色可視レーザー
(レーザークラス2,<1mW) |
〇 |
〇 |
標準レーザースポット径
(10m/50m) |
7×3mm/28×13mm |
7×3mm/28×13mm |
外形寸法 |
140×78×48mm |
140×78×48mm |
重量 |
350g |
350g |
品番 |
M3439LAE-10-050M |
M3439LBN-50-050M |
平均精度 |
±1(±0.5)mm |
±5(±2.5)mm |
繰返精度 |
±0.3(±0.15)mm |
±1.8(±0.9)mm |
自然ターゲットでの測定範囲 |
0.05~50m |
0.05~50m |
反射シール使用時の測定範囲 |
- |
- |
測定速度(Max.) |
50Hz |
10Hz |
データ更新回数(Max.) |
50Hz |
10Hz |
測定温度範囲 |
-40~+60℃ |
-10~+50℃ |
保護等級 |
IP65 |
IP65 |
電源電圧 |
12~30VDC |
12~30VDC |
消費電流(24VDC時) |
0.5A |
0.15A |
赤色可視レーザー
(レーザークラス2,<1mW) |
〇 |
〇 |
標準レーザースポット径
(10m/50m) |
7×3mm/28×13mm |
7×3mm/28×13mm |
外形寸法 |
140×78×48mm |
140×78×48mm |
重量 |
350g |
350g |
