スタンドアロンでもPC接続でも使えるデータロガー
●振動加速度時系列データ
●振動加速度統計値 Max,Min,Ave
●振動加速度実効値 RMS
●傾斜データ
■1 製品解説
振動傾斜監視データーロガーは加速度振動、衝撃や傾きを記録することができる、新世代のスマートデータロガーのです。
本器は、3 軸 MEMS 加速度計、正確な日付 / 時刻クロックおよび 128MB の記録用不揮発性メモリから構成されています。
本器は設定に応じて数ヶ月間の振動加速度信号および RMS レベルを記録することができます。
超小型設計のため、被測定物に貼ったり、監視対象機器の中に埋め込むことができます。
■2 モデル
128MB メモリ ,3 成分加速度計 , 充電電池内蔵 +/-16g
128MB メモリ ,3 成分加速度計 , 充電電池内蔵 +/-200g
セントリ E 128-16g
セントリ E 128-200g
■3 特長
• 3- 成分 MEMS 加速度計内蔵
• 加速度振動の計測と記録 ：
●時系列データ（ｇまたは m/sec2）
●統計値（最大値、最小値、平均値）
●振動レベル (dB または Lin）
●傾斜データ（°）
• 完全デジタル設計です
• オシロスコープ機能を内蔵し振動を実時間表示
• 振動記録中でも記録済みデータの観測が可能
• スタンダローン動作と PC との USB 接続で計測設定やデータ伝送が可能
• USB から充電可能な長寿命リチャージャブルバッテリ内蔵
• 参照信号として重力加速度（ｇ）を利用した自己 1g 校正が可能
• 加速度信号 100%（ミスサンプル無し）の観測と記録が可能
• Auto-Rec 機能：数ヶ月間に渡り休眠状態から、加速度信号が設定した閾値を超えた場合にのみ記録可能
• 複数の本器を容易に管理できる編集可能なカスタムＩＤを設定することができます。
• 防滴構造でシールされています。
• LabVIEW ドライバが用意されています。
• データ後処理用アプリ（スペクトル、フィルタリング等 ) が実装されています
■4 アプリケーション
• 加速度振動、衝撃、振動の RMS レベルの長期計測と記録
• 設備機器等の動作状況及び精密機器の輸送環境のモニタリング
• 機械摩耗の連続モニタリング / 回転設備機器や風車などの CMS
• 構造物の長期振動応答モニタリング
• 長期傾斜モニタリング
■5 周波数応答
1 高域周波数応答
本器はアンチエリアジングフィルタを装備していません

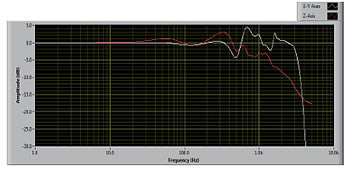

図 1 は加速度計の周波数応答＠ 3.2 kHz サンプリングレイトでの特性です
2 低域周波数応答
低域応答周波は、必要に応じて、デジタル高域通過フィルタ（HPF) によって制限することができ ます。
カットオフ周波数は調整可能であり、フィルタが高分解能のため非常に低い周波数に調整することができます。

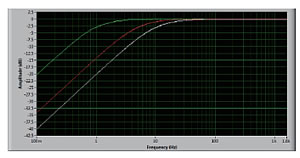

図 2 は、1Hz（緑）、5Hz（赤）と 10Hz（白）カットオフでの応答であり、3.2 kHzのサンプリング周波数で調整したHPFの低周波応答特性を示しています。

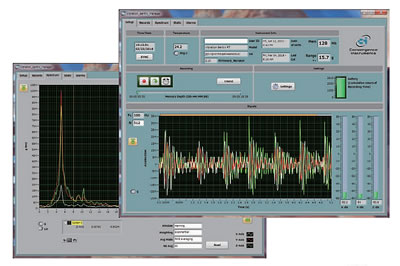

■6 セントリ VS_E_ マネージャ アプリ仕様
| 項目 |
仕様 |
| 互換性 |
Windows XP, Windows Vista, Windows 7 |

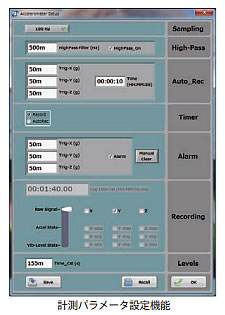

| 設定可能項目 |
機器内部時刻－PC 時刻同期 SW
ユーザ ID
サンプリング周波数
ハイパスフィルター（HPF) 遮断周波数
Auto-Rec 設定
記録間隔
記録チャンネルと統計値
RMS レベルの積分時定数 |
| 表 示 |
機器内部時刻
機器内部温度
機器情報 ( シリアル番号 , ユーザ -ID, 校正 ) |
|
実時間信号 実時間
RMS レベル 実時間スペクトル
記録された時系列信号または RMS レベル
静的加速度 - 傾斜を含む
バッテリレベルと充電状況
全加速度データは g または m/s2
全グラフは dB またはリニアスケール表示可 |
| 記録管理 |
記録の マニュアル 開始 / 終了
Auto-Rec モードでの開始
記録済みデータのダウンロード ( 記録中も可 )記録メモリ消去
メモリデプスの自動計算 |
| データエクスポート |
Excel 用タブ分離形式テキストデータ
事後処理用時系列データ（ .wav ） |


■仕様
| 品番 |
M2536NT-128-16G |
M2536NT-128-200G |
| 記録成分 |
3成分 |
| 加速度センサ |
MEMS 3-成分 |
| ﾀﾞｲﾅﾐｯｸﾚﾝｼﾞ |
±16g |
±200g |
| 帯域上限 |
最大1.6kHzまで調整可＠3.2kHzサンプリング |
| 帯域下限 |
DC （HPF非動作時） Fs：サンプリング |
ノイズフロア
X-Y 成分 |
（典型値-16g）
-54dBg (2mg RMS)＠100Hzｻﾝﾌﾟﾘﾝｸﾞ
-40dBg (10mg RMS)＠3.2kHzｻﾝﾌﾟﾘﾝｸﾞ |
（典型値-200g）
-30dBg (31mg RMS)＠100Hzｻﾝﾌﾟﾘﾝｸﾞ
-18dBg (125mg RMS)＠3.2kHzｻﾝﾌﾟﾘﾝｸﾞ |
ノイズフロア
Z成分 |
（典型値-16g）
-49dBg (3.6mg RMS)＠100Hzｻﾝﾌﾟﾘﾝｸﾞ
-36dBg (16mg RMS)＠3.2kHzｻﾝﾌﾟﾘﾝｸﾞ |
（典型値-200g）
-29dBg (36mg RMS)＠100Hzｻﾝﾌﾟﾘﾝｸﾞ
-16dBg (160mg RMS)＠3.2kHzｻﾝﾌﾟﾘﾝｸﾞ |
| PC接続 |
USB |
| 計測項目 |
・加速度時系列（gまたはm/s2）
・最小、最大と平均-加速度（Gまたはm/s2）
・傾斜（°）
・最小、最大と平均-RMS振動レベル
（LineardB、gまたはm/s2） |
| 信号取得確度 |
100%-ミスサンプル無し |
| ｽﾍﾟｸﾄﾙ表示 |
3-成分 512-ポイントパワースペクトル-dB or Lin. |
| 動作モード |
休眠（マイクロパワー）
USB-接続（アクティブ）
記録
Auto-Rec
非アクティブ時の休眠状態
振動認識時の記録（トリガ計測） |
| 校正 |
参照信号として重力加速度1gを利用した自己校正 |
| ﾊﾞｯﾃﾘｰ仕様 |
内蔵リチュームポリマ電池内臓-USB-再充電可能 |
| 再充電時間 |
2時間30分（典型値） |
バッテリ継続
(フル充電) |
最大1年間-休眠時
300～6000時間-記録時設定条件に依存 |
| バッテリ寿命 |
＞300回以上充放電サイクル |
| 動作温度範囲 |
-20～60℃ |
| 記録メモリ |
不揮発性フラッシュメモリ |
ﾒﾓﾘ記録容量
(-128モデル) |
128Mバイト
・例：連続1成分時系列記録42分＠3.2kSps
・例：連続3成分統計レベル 1秒間隔 10日間
・例：連続3成分統計レベル 1秒間隔 2年間 |
記録/消去
サイクル |
100,000回以上 |
| ﾃﾞｰﾀ保持期間 |
20年以上 |
| 外形・寸法 |
76.2mm×39.4mm×20.6mm |
| 重量 |
65g |
| 構造 |
全天候型ポッティング済 ABS樹脂ケース |
| 標準構成 |
本体、標準 USB2.0ケーブル(1m)
セントリ VS_Eマネージャソフトウエア(CD) |
■比較表
| 品番 |
M2536NT-128-200G |
M2536NT-128-16G |
| メモリ容量 |
128MB |
128MB |
| ダイナミックレンジ |
+/- 200g |
+/- 16g |
| ノイズレベルX,Y成分 |
31mg RMS@100Hz
25mg RMS@3.2Hz |
2mg RMS@100Hz
10mg RMS@3.2Hz |
| ノイズレベルZ成分 |
36mg RMS@100Hz
60mg RMS@3.2Hz |
3.6mg RMS@100Hz
16mg RMS@3.2Hz |
| ビジュアル警報 |
○ |
○ |
| タイマスタート |
○ |
○ |
| プリトリガ(80ms)付トリガ機能 |
○ |
○ |
| タイムゾーン自動認識 |
○ |
○ |
| リセット/バッテリ故障時の設定値保護 |
○ |
○ |
| ターゲット・アプリケーション |
| 衝撃計測 |
○ |
- |
| 輸送モニタリング |
○ |
○ |
| 傾斜計測 |
- |
○ |
| 低レベル振動 |
- |
○ |
| 地盤振動 |
- |
○ |
| 機械モニタリング |
- |
○ |
| 時系列信号記録 |
○ |
○ |
 |
磁石マウントプレート／品番 M2536NAG-ST
吸着力 4kgf ネオジム磁石X2 実装、本体の底面にネジ留めしロガを被測定体に強力固定。
※注意：磁性記録媒体の近くにおかないで下さい記憶データが消失することがあります。輸送時も同梱を避けてください。 |
 |
USBソーラーパネル／品番 M2536NUSB-AT
屋外で長期使用時に併用します。 |
 |
USB充電制御器／品番 M2536NUSB-NT
USB-V バスの過電圧、逆電圧の保護 |
|
