狭所用テンションメーターローラータイプ(0.3~100cN)/品番 M1NDT-B100I 【詳細表示】
商品番号 M1NDT-B100I 価 格

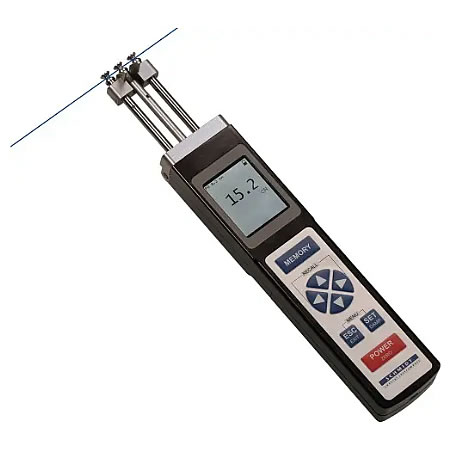

狭所用テンションメーターローラータイプ(0.3~100cN)/M1NDT-B100I 狭所用テンションメーターローラータイプ(0.3~100cN)
品番 M1NDT-B100I
価格は下記をご覧ください
・狭い場所でのテンション測定に最適です
・細い繊維や銅線などの柔らかい金属線に最適なデジタルテンションメーター(張力計)です。


●測定ローラーから本体までの距離が長く、狭いスペースで繊維などの測定に最適です。
●ダンピング機能によりテンションの変化が激しい際、安定して読み取ることが可能です。
●標準タイプM1NDT-B/M1NDT-PBシリーズと出力機能付きM1NDT-X/M1NDT-PXシリーズから選択できます。また、M1NDT-B (M1NDT-PB)シリーズは最大2000m/min、M1NDT-PB (M1NDT-PX)シリーズは最大 6000m/minの巻取り(送り出し)測定に対応できます。
●バックライト付きLCDが内蔵しているため、表示がはっきり読み取れます。
また、デジタル表示部分が反転でき、左右どちらの方向からもご使用いただけます。
●LiPo バッテリー内蔵で、約20時間の連続した使用が可能です。(充電時間:約3.5時間)


■正確な測定
●高速内部サンプリングで正確に測定
●ダンピング機能によりテンションの変化が激しい際、安定して 読み取ることが可能
●材質が異なるサンプル校正を複数保存や校正の調整が可能


■測定イメージ


■高い作業性を実現

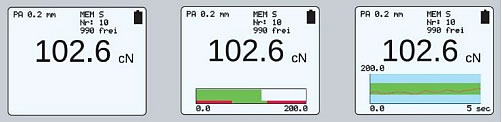

●マルチ表示で必要なデータが視覚的に確認できます。
①測定値
②測定値及び上下限値表示付きバーグラフ
③測定値及び時間―テンショングラフ



●フィラメントガイドで走行中の繊維などのサンプルを簡単に挟んで測定。
・フィラメントガイドを取り外せます。
・背面のレーバを押してサンプルを簡単に挟むことができます。

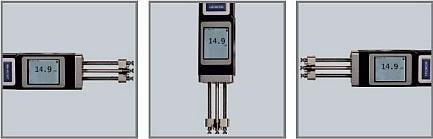

●測定方向にあわせて表示が 90 度ごとに自動回転。
測定の向きにより表示方向を変更する手間を省けます。


●特殊センサーで測定姿勢に関わらず自動でゼロリセット
●最大、最小値設定により TFT パネル表示やアラーム音でお知らせ
●各測定の最大、最小、平均値や標準偏差をメモリ可能


■仕様
●グラフでテンション値の推移を解析したい
●容易に最大値や平均値などの統計値を活用したい
サンプル M1NDT-B100Iシリーズ
ローラ・ピン ハードクロムアルミローラー
ローラ・ピン型式 R542017
許容サンプル送り速度 2000m/min
イメージ
※ 標準ローラー(ピン)を単体で購入することが可能です。

■PCでのデータ分析・管理
●USBでPCと接続し、付属ソフトウェアTension Inspect 3を使用することで下記機能が可能になります。
・連続データをソフトウェアに出力、グラフを作成し テンション値の推移の解析が可能
・最大値や最小値、平均値などの統計値が表示され、 必要な情報を容易に取得
・測定値を CSV 形式ファイルとして自動的に保存し、 データの紛失を防止
・測定値が、設定した最大値・最小値に収まっているか アラーム音でお知らせなど
※ソフトウェア Tension Inspect 3 は英語版です。詳細はお問合せください。

■内部メモリに保存
◎多様な内部メモリ機能で最大 60,000件のデータ保存ができ、本体ディスプレイでの確認やソフトウェアに 取り込んでの分析が可能です。
① Sモード:各測定の統計値をメモリ
② Hモード:各測定の統計値とXYグラフをメモリ
③ Cモード:設定時間内(最大 999 回の測定)連続的データをメモリ(2Hz)
④ Fモード:Cモードを 200Hzの高速測定で行います。
⑤ Dモード:単一データや統計値をメモリ

■仕様
品番 テンションレンジ(cN) ローラー間距離(mm) シュミット社校正 ラインスピード ローラー材質
M1NDT-X100I 0.3~100.0 24 PA:0.20mmφ 2000m/min ハードクロムアルミ
M1NDT-X200I 2~200 24 PA:0.20mmφ
M1NDT-X500I 2~500 24 PA:0.20mmφ
M1NDT-X1000I 3~1000 38 PA:0.30mmφ
M1NDT-X2000I 3~2000 38 PA:0.50mmφ
品番 テンションレンジ(cN) ローラー間距離(mm) シュミット社校正 ラインスピード ピン材質
M1NDT-PB100I 0.3~100.0 22 PA:0.20mmφ 6000m/min 酸化セラミック
M1NDT-PB200I 2~200 22 PA:0.20mmφ
M1NDT-PB500I 2~500 22 PA:0.20mmφ
※PA:ポリアミドモノフィラメント




品番 テンションレンジ(cN) ローラー間距離(mm) シュミット社校正 ラインスピード ローラー材質
M1NDT-B100I 0.3~100.0 24 PA:0.20mmφ 2000m/min ハードクロムアルミ
M1NDT-B200I 2~200 24 PA:0.20mmφ
M1NDT-B500I 2~500 24 PA:0.20mmφ
M1NDT-B1000I 3~1000 38 PA:0.30mmφ
M1NDT-B2000I 3~2000 38 PA:0.50mmφ
品番 テンションレンジ(cN) ローラー間距離(mm) シュミット社校正 ラインスピード ピン材質
M1NDT-PX100I 0.3~100.0 22 PA:0.20mmφ 6000m/min 酸化セラミック
M1NDT-PX200I 2~200 22 PA:0.20mmφ
M1NDT-PX500I 2~500 22 PA:0.20mmφ
※PA:ポリアミドモノフィラメント



■共通仕様
精度 ±1%F.S.±1digit 以内(通常±0.5%F.S)
保存可能校正
サンプルデータ数
4 件(メーカー校正 1 件を含む)
測定単位 cN, g, N ※1
最小表示 0.1 cN
オーバーロード
防止補助
200%F.S.
測定原理 ひずみゲージ
ローラー偏差 最大 0.5mm
内部サンプリング 約 1kHz (約 1000 回/秒)
統計値更新速度 ※ 2Hz(最大、最小や平均値の計算速度)、最大 200Hz
表示更新速度 2 回/秒
表示 カーラ TFT 128×160
3種類表示モード ①測定値 ②測定値及びコンパレータポイント付きバーグラフ
③測定値及び時間― テンショングラフ
メモリ 最小値、最大値、平均値、最終計測値
ダンピング 調整可能
微調整範囲 ±10 段階(1%F.S.ごと増減)
オートパワーオフ 不使用で 3 分経過時
温度影響 ゲイン:±0.01%F.S./℃以内
使用温度 10~45℃
電源 内蔵 LiPo バッテリー、約 20 時間連続使用可能(充電 3.5 時間)、
AC アダプター(100 ~240V)
ケース材質 アルミ
ケース寸法 182x54x41mm (LxWxH)
本体重量(総重量) 約 310g(約 1220g)
付属品 キャリングケース、AC アダプター、USB ケーブル、取扱説明書、
検査合格証(欧州規 格「EN10204」準拠)、ドライバー及びスパナ
データ管理ソフトウェア Tension Inspect 3(ETX/ETPX シリーズのみの付属品)
※ ETX/ETPXシリーズをソフトウェアと接続し、最大200Hzまで調整することができます。
※1gは換算値としての表示となります。

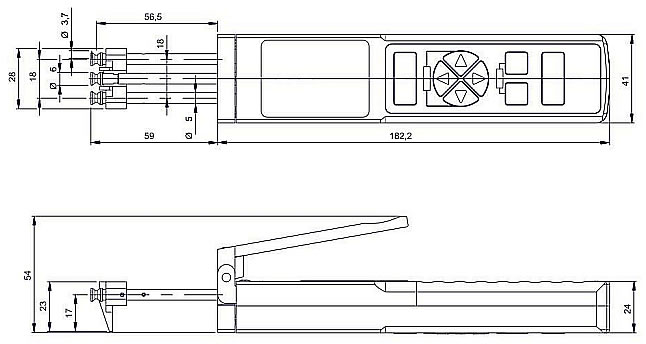

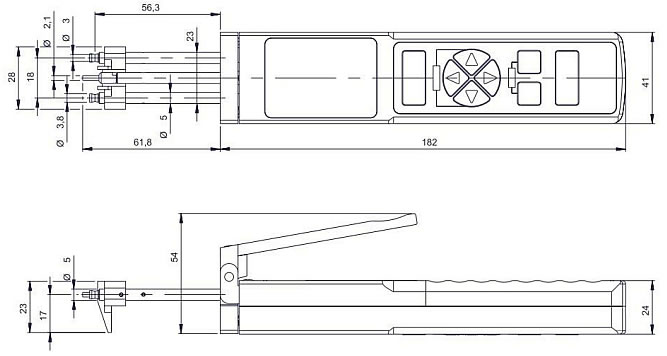

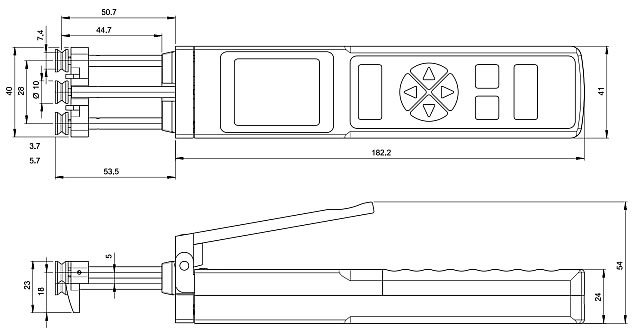

■寸法図
M1NDT-B100I/-B200I/-B300I/M1NDT-X100I/-X200I/-X500I
M1NDT-B1000I/M1NDT-B2000I/M1NDT-X1000I/M1NDT-X2000I

M1NDT-PB100I/M1NDT-PB200I/M1NDT-PB500I/
M1NDT-PX100I/M1NDT-PX200I/M1NDT-PX500I
