防水タイプのハンドヘルド圧力計です。(M3272MH-3111G、3151G、3156Gは防水無し)。
測定には外付けの絶対圧、ゲージ圧、差圧センサを接続し、センサによってさまざまなレンジに対応します。
M3272MH-5150G/M3272MH-5155Gは圧力測定のほかに差圧センサとピトー管での風速測定、リークテスト機能を備えており、配管敷設の際のリーク試験などにも使用できます。
■タイプ

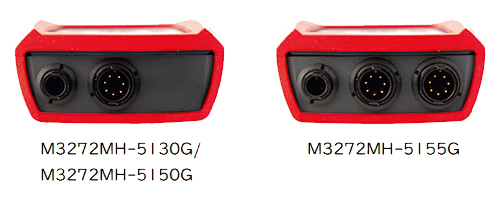

M3272MH-5130G/5150G/5155G |

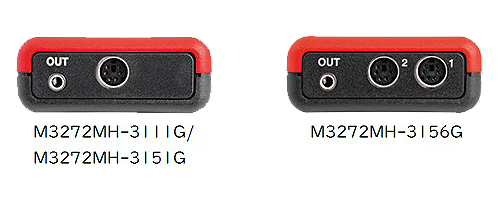

M3272MH-3111G/3151G/3156G |
|
|
|
|
●サンプリング0.25秒または0.001秒
●平均化時間1~120秒可変 |
ゼロ点調整(相対値表示)
最大/最小値、ホールド表示機能 |
■機能
品番 |
アナログ
出力 |
データ
ロギング |
リーク
テスト |
風速・風量 |
入力2ch間の
圧力差 |
共通機能 |
M3272MH-5130G |
〇 |
× |
× |
× |
× |
オートパワーオフ
ホールド
最大/最小
オフセット/スロープ補正
防水 |
M3272MH-5150G |
〇 |
〇 |
〇 |
〇 |
× |
M3272MH-5155G |
〇 |
〇 |
〇 |
〇 |
〇 |
品番 |
アナログ出力 |
データロギング |
アラーム |
時刻表示 |
共通機能 |
M3272MH-3111G |
〇 |
× |
× |
× |
オートパワーオフ
ホールド
最大/最小
オフセット/スケール補正
ゼロ点 |
M3272MH-3151G |
〇 |
〇 |
〇 |
〇 |
M3272MH-3156G |
〇 |
〇 |
〇 |
〇 |
■仕様
●防水タイプ
品番 |

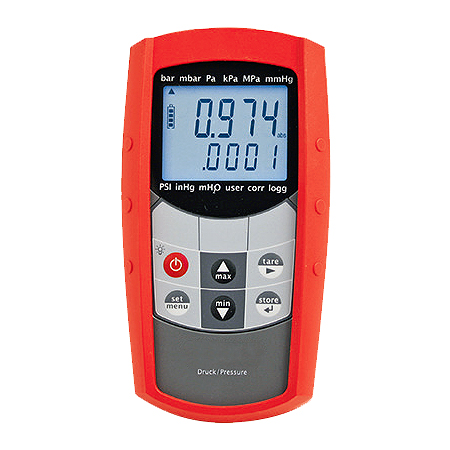

M3272MH-5130G |
M3272MH-5150G |
M3272MH-5155G |
入力チャンネル数 |
1 |
1 |
2 |
適合プローブ |
M3272MSDシリーズ、M3272SDシリーズ |
ディスプレイ表示 |
-19,999~+19,999 |
表示単位 |
mbar(hPa)、bar、Pa、kPa、MPa |
測定サイクル |
4回/秒、または1,000回/秒(ピークメモリ) |
平均化フィルタ |
1~120秒で調整可能 |
本体精度 |
±(0.1%f.s.+1digit) |
コネクタ |
PC接続・アナログ出力:4極バヨネット
プローブ:7極バヨネット |
接続ケーブル |
PC接続:M3272SB5-5100G
アナログ出力:M3272AG-5000G |
アナログ出力 |
0~1V スケーリング可能 |
ロギング機能 |
インターバル |
- |
10,000データ |
8,000データ |
瞬時値 |
|
1,000データ |
1,000データ |
動作温度・湿度 |
-25~+50℃、0~95%RH(結露なきこと) |
保管温度 |
-25~+70℃ |
電源 |
単4乾電池×2
(500時間(バックライトオフ、4回/秒の測定)) |
保護等級 |
IP65/IP67 |
本体寸法・重量 |
160×86×37mm/250g ABS製 |
●防水無し
品番 |

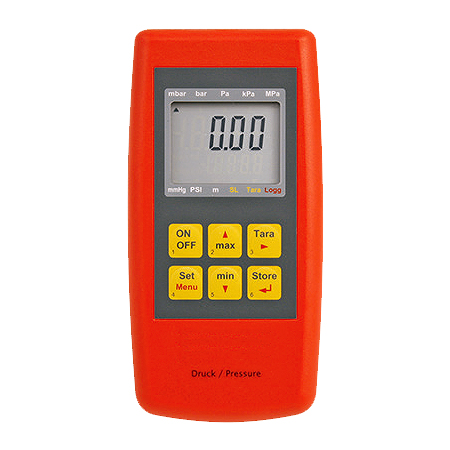

M3272MH-3111G |
M3272MH-3151G |
M3272MH-3156G |
入力チャンネル数 |
1 |
1 |
2 |
適合プローブ |
M3272MSDシリーズ、M3272SDシリーズ |
ディスプレイ表示 |
-19,999~+19,999 |
表示単位 |
mbar(hPa)、bar、Pa、kPa、MPa |
測定サイクル |
4回/秒 |
4回/秒、または1,000回/秒 |
本体精度 |
±(0.1%f.s.+1digit) |
コネクタ |
PC接続・アナログ出力:φ3.5mmジャック
プローブ:ミニDIN |
接続ケーブル |
PC接続:M3272SB-3100NG
アナログ出力:M3272AG-2MG |
アナログ出力 |
- |
0~1V スケーリング可能 |
ロギング機能 |
インターバル |
- |
10,000データ |
4,000データ |
瞬時値 |
- |
99データ |
99データ |
ピーク検知 |
- |
最大/最小値記録、瞬時ピーク値≧1ms |
センサ調整 |
デジタルオフセットおよびスケール入力 |
動作温度・湿度 |
-25~+50℃/0~95%RH(結露なきこと) |
保管温度 |
-25~+70℃ |
電源 |
006P 9V乾電池、DC10.5~12V ACアダプタ |
約120時間 |
4回/秒:180時間
1000回/秒:40時間 |
本体寸法・重量 |
142×71×26mm/150g ABS製 |
■オプション
●圧力センサ
ハンドヘルド圧力計M3272MH-31/M3272MH-51シリーズ用の圧力センサです。
M3272MSDシリーズは接続ケーブル一体の圧力センサ、M3272SDシリーズは接続ケーブルがオプションの一体の圧力センサです。
M3272MSDシリーズ |
M3272SDシリーズ |
|
|
■共通仕様
品番 |
M3272MSDシリーズ |
M3272SDシリーズ |
センサ |
ピエゾ抵抗式 |
測定媒体※1 |
空気、非腐食性ガス |
空気、非腐食性のガス、液体 |
精度 |
下記表参照 |
±0.2%f.s.
±0.02%f.s./K(温度係数) |
応答性 |
下記表参照 |
1ms |
媒体温度※2 |
- |
-25~+100℃
(温度補正範囲0~80℃) |
圧力接続ポート |
チューブ用の2つの接続ピン6×1 mm (内側φ6mm-および外側φ4mm-) |
G1/2B |
ケーブル接続 |
- |
M16 |
保護等級 |
- |
IP67 |
動作温度 |
0~50℃ |
本体寸法・重量 |
68×32.5×45mm/75g |
88.5×φ27mm/220g |
材質 |
ABS製 |
CrNiスチール、
エルジロイ合金(媒体接触面)製 |
※1:M3272SD-25MREG、M3272SDm-20-60MREGは気体
※2:M3272SD-25MREG、M3272SDm-20-60MREGは-25~+80℃
■仕様
品番 |
タイプ |
測定範囲 |
過負荷 |
分解能 |
精度 |
温度係数 |
M3272MSD-2.5MRG |
差圧
センサ |
-1.999~+2.500hPa |
200hPa |
0.001hPa |
±0.2%f.s. |
±1.0%f.s. |

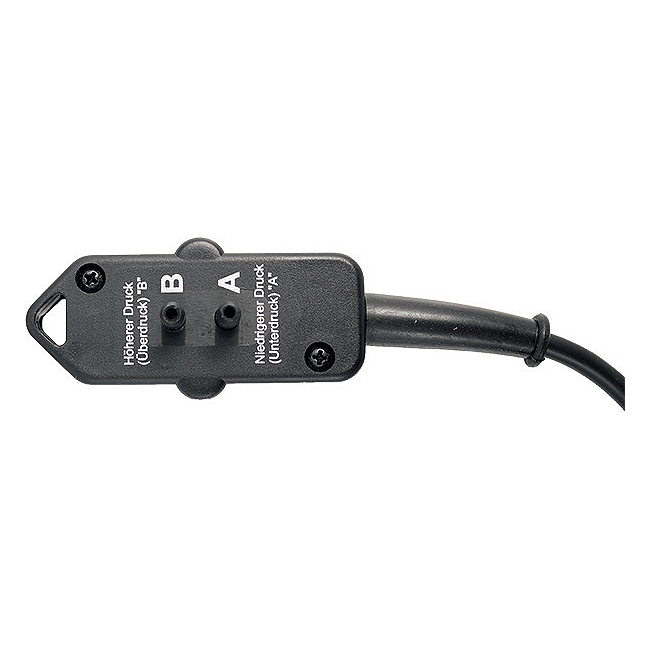

M3272MSD-25MRG |
-19.99~+25.00hPa |
300hPa |
0.01hPa |
±0.2%f.s. |
±0.5%f.s. |
M3272MSD-350MRG |
-199.9~+350.0hPa |
100hPa |
0.1hPa |
±0.2%f.s. |
±0.4%f.s. |
M3272MSD-350MR-HSG |
-199.9~+350.0hPa |
100hPa |
0.1hPa |
±0.1%f.s. |
±0.2%f.s. |
M3272MSD-2BRG |
-1000~+2000hPa |
400hPa |
1hPa |
±0.2%f.s. |
±0.4%f.s. |
M3272MSD-2BR-HSG |
-1000~+2000hPa |
400hPa |
1hPa |
±0.1%f.s. |
±0.2%f.s. |
M3272MSD-10BRG |
-1000~+10000hPa |
1MPa |
10hPa |
±0.2%f.s. |
±0.4%f.s. |
M3272MSD-10BR-HSG |
-0.10~+1.000MPa |
1MPa |
10hPa |
±0.1%f.s. |
±0.2%f.s. |
M3272MSD-1.3BAG |
絶対圧
センサ |
0~1300hPa |
400kPa abs. |
1hPa |
±0.2%f.s. |
±0.4%f.s. |
M3272MSD-1.3BA-HSG |
0~1300hPa |
400kPa abs. |
1hPa |
±0.1%f.s. |
±0.2%f.s. |
M3272MSD-2BAG |
0~2000hPa |
400kPa abs. |
1hPa |
±0.2%f.s. |
±0.4%f.s. |
M3272MSD-2BA-HSG |
0~2000hPa |
400kPa abs. |
1hPa |
±0.1%f.s. |
±0.2%f.s. |
M3272MSD-7BAG |
0~700kPa |
1MPa abs. |
10hPa |
±0.2%f.s. |
±0.4%f.s. |
M3272MSD-7BA-HSG |
0~700kPa |
1MPa abs. |
10hPa |
±0.1%f.s. |
±0.2%f.s. |
品番 |
タイプ |
測定範囲 |
過負荷 |
分解能 |
M3272SD-1BAEG |
絶対圧センサ |
0~1000hPa abs. |
500kPa |
1hPa |
M3272SD-2.5BAEG |
0~2500hPa abs. |
1MPa |
1hPa |
M3272SD-4BAEG |
0~4000hPa abs. |
1.7MPa |
1hPa |
M3272SD-6BAEG |
0~6000hPa abs. |
3.5MPa |
1hPa |
M3272SD-10BAEG |
0~1.00MPa abs. |
3.5MPa |
10hPa |
M3272SD-16BAEG |
0~1.6MPa abs. |
8MPa |
10hPa |
M3272SD-25BAEG |
0~2.5MPa abs. |
5MPa |
10hPa |
M3272SD-100MREG |
ゲージ圧センサ |
0.0~100.0hPa |
100kPa |
0.1hPa |
M3272SD-250MREG |
0.0~250.0hPa |
200kPa |
0.1hPa |
M3272SD-400MREG |
0.0~400.0hPa |
200kPa |
0.1hPa |
M3272SDm-1/1.5BREG |
-1000~+1500hPa |
1MPa |
1hPa |
M3272SDm-1/3BREG |
-1000~+3000hPa |
1.7MPa |
1hPa |
M3272SD-1BREG |
0~1000hPa |
500kPa |
1hPa |
M3272SD-2.5BREG |
0~2500hPa |
1MPa |
1hPa |
M3272SD-4BREG |
0~4000hPa |
1.7MPa |
1hPa |
M3272SD-6BREG |
0~6000hPa |
3.5MPa |
1hPa |
M3272SD-10BREG |
0~1MPa |
3.5MPa |
1hPa |
M3272SD-16BREG |
0~1.60MPa |
8MPa |
1hPa |
M3272SD-25BREG |
0~2.5MPa |
5MPa |
10hPa |
M3272SD-40BREG |
0~4MPa |
8MPa |
10hPa |
M3272SD-60BREG |
0~6MPa |
12MPa |
10hPa |
M3272SD-100BREG |
0~10MPa |
20MPa |
10kPa |
M3272SD-160BREG |
0~16MPa |
32MPa |
10kPa |
M3272SD-250BREG |
0~25MPa |
50MPa |
10kPa |
M3272SD-400BREG |
0~40MPa |
80MPa |
10kPa |
M3272SD-600BREG |
0~60MPa |
120MPa |
10kPa |
M3272SD-1000BREG |
0~100MPa |
150MPa |
10kPa |
M3272SDm-1/91BREG |
-1000~+9000hPa |
3MPa |
1hPa |
M3272SD-25MREG |
0~25hPa |
500kPa |
0.1hPa |
M3272SDm-20/60MREG |
-20~+60hPa |
500kPa |
0.1hPa |
●その他オプション
M3272SD-K-51G |
M3272SD-K-31G |
|
|
M3272SB-3100NG |
M3272KK-3600G |
|
|
品番 |
品名 |
対応商品 |
M3272AG-5000G |
アナログ出力ケーブル(1m) |
M3272MH-51**G |
M3272SB5-5100G |
PC接続用USBインターフェース |

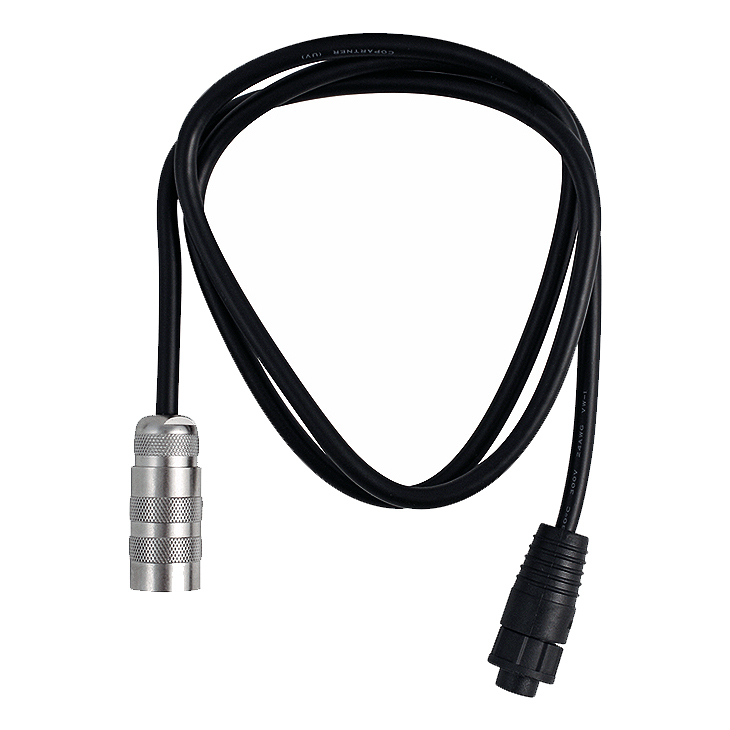

M3272SD-K-51G |
センサー接続ケーブル(1m) |
M3272SD-K-51G-2M |
センサー接続ケーブル(2m) |
M3272SD-K-51G-5M |
センサー接続ケーブル(5m) |
M3272AG-2MG |
アナログ出力ケーブル(2m)φ3.5mmジャック |
M3272MH-31**G |
M3272SB-3100NG |
PC接続用USBインターフェース φ3.5mmジャック |

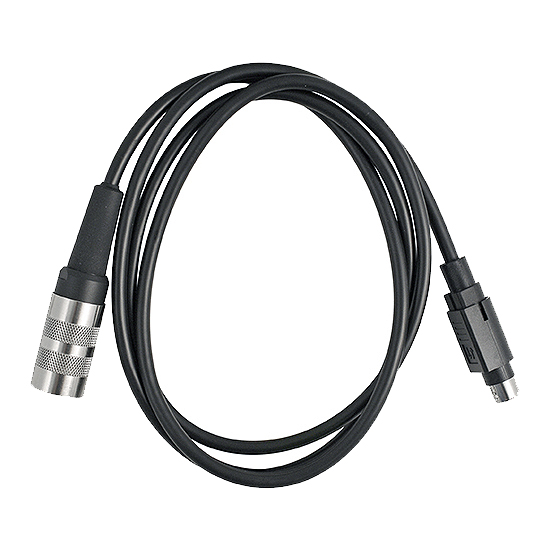

M3272SD-K-31G |
センサー接続ケーブル(1m) |
M3272SD-K-31G-2M |
センサー接続ケーブル(2m) |
M3272SD-K-31G-5M |
センサー接続ケーブル(5m) |
M3272KK-3600G |
ハードケース |
全機種共通 |
M3272SOFT-3050G |
データロギング管理用ソフトウェア |
|
