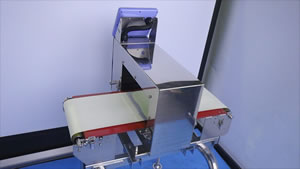

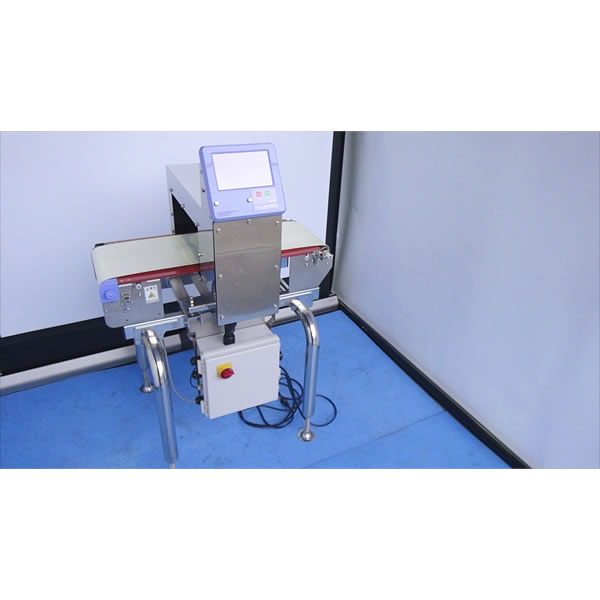

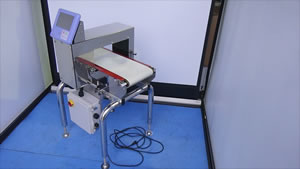

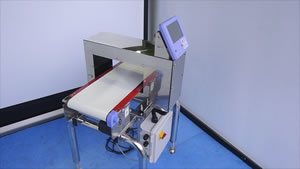

中古防水型金属検出機/品番 AD4971-3517
問い合わせ番号 Z-0891-7
【詳細表示】
商品番号 AD4971-3517 価 格
食品・医薬品・衣料品・化学原材料の製造・加工工程における異物の検出・除去は、PL法やHACCPの普及から極めて重要なテーマになっています。
被検査品内の異物を検出し、異物混入を未然に防ぎ製品の品質を高めるための装置が必要です。
異物の中で人体への危険性が高い金属異物を検出・排除できる産業用ベルトコンベアタイプ電磁式同軸型の金属検出機です。
防水仕様 IP65準拠

コンベアベルト幅 250mm
最大通過幅 350mm
通過高さ 150mm



中古防水型金属検出機
品番 AD4971-3517
問い合わせ番号 Z-0891-7
■金属検出機の基本原理
電磁式金属検出器のセンサヘッドは、一つの送信コイルと差動接続された2個の受信コイルで構成されています。
被検査品はコイルの間を通りますが、コイルの中には磁界が発生している状態になっています。
受信コイルには通常送信コイルから同じ量だけの磁界(磁束)を受けるようになっています。
しかし、通過させた物が金属等の電気を通すものであると磁界を乱し、2つの受信コイルに磁界の差が生じます。
その差を信号としてとらえることにより、金属を検出します。


■特長

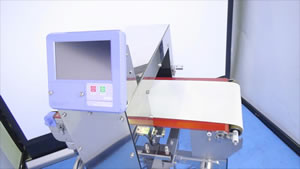

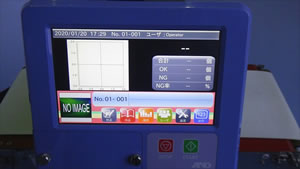

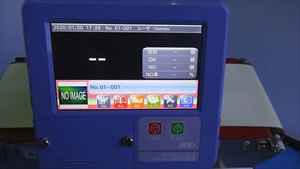

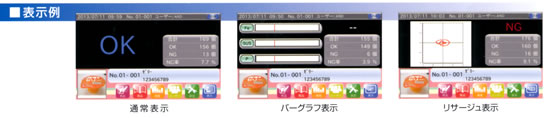

●7インチカラータッチパネル
表示部は7インチタッチパネルカラー液晶を採用しました。視認性、操作性が格段にアップしています。
(音声ガイダンスによるサポート機能付です。)

●USBメモリから画像の取り込み
USBメモリから、検査する製品の画像を本体に取り込むことが可能です。
画像はサムネイル表示により簡単に設定可能です。
製品選択時に識別が容易に行えます。

●登録品種最大1,000
測定する製品を10グループに分け、各グループ最大100件まで登録が可能です。

●洗えるIP65
全体が水洗い可能で衛生的です。




●高感度検出
感度の調整が簡単に設定可能です。(3回程度で完了)
また、位相トラッキング機能で、品物の位相の変化に追従し、常に品物の位相を最小状態にします。

●検出モード
4種類の検出モード

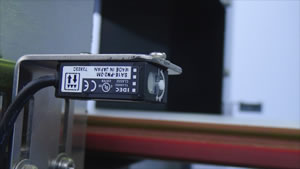

 ・「個別包装品(光電センサ使用)モード」
 ・「個別包装品(光電センサ不使用)モード」
 ・「連続品モード」
 ・「欠品モード」
タッチパネルで切り替え可能です。
タッチパネル画面の表示に従って操作することにより、簡単に設定が可能です。
ベルトの速度も、10~60m/minで簡単に変更可能です。

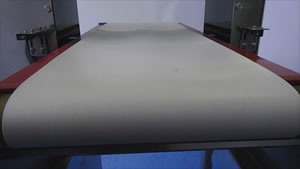

●メンテナンスが簡単
取り外し可能なlコンベアベルトで、清掃やメンテナンスが容易です。

●履歴機能

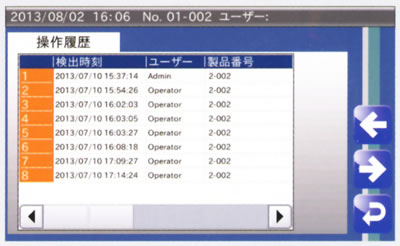

○操作履歴
設定変更操作の履歴最新100件を記録し、表示することが可能です。
検査履歴機能と合わせ、HACCP管理に利用可能です。
ユーザーを登録し、管理レベルによる操作の制限を行えます。
 ・「オペレータ」(作業者)
 ・「スーパーバイザー」(作業責任者)
 ・「クオリティマネージャー」(品質管理者)
 ・「アドミニストレーター」(管理責任者)
と4段階に分けられ、各ユーザーに適切な管理レベルを割り当てることにより不用意な操作を避けることが可能です。
※電源投入後の管理レベルは「オペレータ」に設定されています。

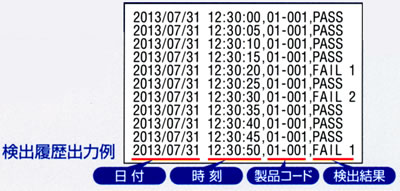

○検査履歴
検査中、USBメモリに検査履歴を保存することが可能です。
出力フォーマット:日付、時刻、製品コード、判定結果

●USBメモリへの出力(※USBメモリは付属しません。別途ご用意お願い致します)
USBメモリには、全検査履歴(csv)、全操作履歴(csv)、集計結果データ(PDF)の出力が可能です。
検査開始から検査終了までの検査結果をPDFとしてUSBメモリに保存が可能です。

●プリンタへの出力
プリンタへの接続で、校正結果や検査開始から検査終了までの検査結果を印刷可能です。
対応プリンタ:PostScript対応プリンタ*
*ブラザー工業株式会社製のレーザープリンタ
HL-5380DN(モノクロ)、HL-4570CDWT(カラー)、HL-4570CDW(カラー)が使用可能です。
レーザープリンタは、USBもしくはイーサネットで接続します。

●音声ガイダンスによる取扱説明
感度設定やベルト取り外し方法など、いくつかの操作やメンテナンス方法を
音声案内付きのスライドショー形式で紹介します。

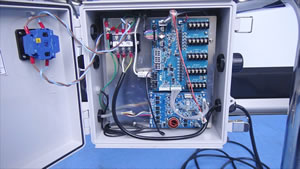

●コントロールボックス(※電源ケーブルは付属しません。別途ご用意お願い致します)
LANコネクタやシリアルインタフェース、表示器用コネクタ等、
様々な通信コネクタの接続が可能です。

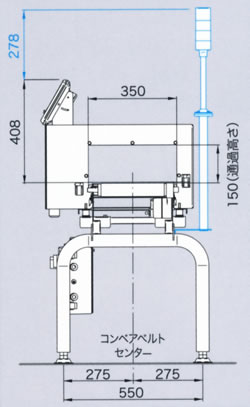

■外形寸法

■使用時の注意点
1.工程ごとに異物混入の可能性を考慮し、有効な設置位置を決定
  ・原料に金属異物の多いものは原料段階に設置
  ・アルミ箔包装の商品は包装直前に設置
  ・冷凍製品は冷凍直後に設置(必ず芯まで凍った状態で、-18℃以下が望ましい)
2.細長もしくは斜めに流す
3.製品は出来るだけ小さくする
4.製品温度は一定にする
5.設置場所は振動の少ない環境が望ましい
6.ノイズの少ない電源で100~240Vの専用配線が望ましい
7.アースを必ず接続する
8.検出部付近のふらついている金属を除去する
9.入口出口側コンベアのワンターンに注意する
10.電源ケーブルは別途ご用意ください

■仕様
●共通仕様
コンベアベルト幅 250mm
コンベア機長 800mm
搬送方式 ウレタンベルト
 機械寸法 幅(mm)  800mm
 奥行(mm)  677mm
 高さ(mm)  1125~1262mm
 機械重量  約70kg
ベルト速度 10~60m/min
表示部 7インチタッチパネルカラー液晶
操作方法 タッチパネル(WVGA)、キースイッチ
登録品種数 1000
通信機能 Modbus TCP/Modbus RTU/TCP/IP(ポストスクリプト対応プリンタ)/
USB(USBメモリ、履歴保存・画像取込用)
外部入力 シンク/ソース入力4点
外部出力 PhotoMOS接点出力8点
防塵・防水仕様 IP65準拠
動作温度、湿度範囲 0~40℃、湿度85%以下(結露しないこと)
電源 単相AC100~240V(+10%、-15%)、50/60Hz、約100VA
材質 センサヘッド部:ステンレス
表示部:ABS樹脂
コンベア部:フェノール樹脂、ステンレス、アルミニウム(アルマイト処理)
IOボックス部:ABS樹脂
脚部:ステンレス
センサーヘッド開口部寸法 通過高さ 検出感度
幅350mm×高さ170mm 150mm Fe:φ0.5mm、SUS:φ1.0mm





運賃、および消費税は、記載価格には、含まれていません。
