■特長
●AC電源入力ですぐ使えます。
●小型・軽量のハンディタイプで持ち運びも簡単。
●高精度・高輝度・12W連続発光。
●つまみ1つで回転数範囲をフルカバー。使い方も簡単です。
●キセノンフラッシュランプを使用しています。
■タイプ
品番 |
特長 |

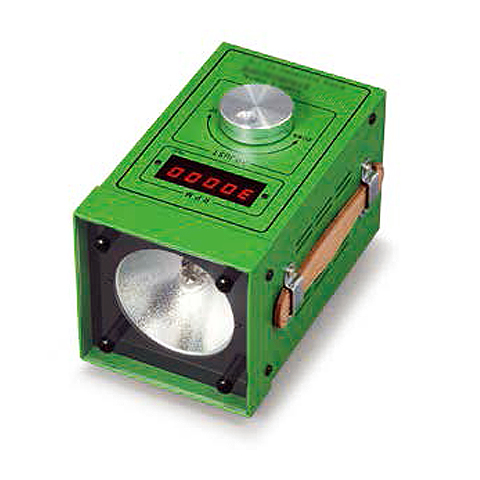

M739HD-XE100N |
小型・軽量のスタンダードタイプです。
水晶制御によるデジタル表示式です。広範囲の回転数を正確に計測できます。 |
M739HD-XE150N |
中速域用の機種です。
低速域から15,000rpmまでをフルカバーします。 |
M739HD-XE300N |
低速域から高速域まで計測できます。
光量3段自動切替型。
低中速域では自動的にあかるい発光になります。 |
M739HD-XE1004N |
低速域専用です。
光量を4倍に増やしてありますのでとても見やすくなります。
充放電のコンデンサ容量4倍(M739HD-XE100Nとの比較) |
M739HD-XE1003N |
低速域専用です。
光量を3倍に増やしてありますのでとても見やすくなります。
充放電のコンデンサ容量3倍(M739HD-XE100Nとの比較) |
M739HD-XE1002N |
低速域専用です。
光量を2倍に増やしてありますのでとても見やすくなります。
充放電のコンデンサ容量2倍(M739HD-XE100Nとの比較) |
M739HD-XE100AN |
発光周期により光量を3段階自動切替。
低中速域で標準の2~3倍の明るさになるため大変見やすくなります。 |
M739HD-XE150AN |
発光周期により光量を3段階自動切替。
低中速域で標準の1.5~2.5倍の明るさになるため大変見やすくなります。 |
■共通仕様
測定精度 |
±0.01%+(0または1)rpm |
回転数調整 |
10回転ポテンショボリューム |
ゲート時間 |
1秒繰り返し |
表示 |
7セグメントLED数字 |
ランプ |
キセノンフラッシュランプ |
ランプ入力電力 |
最大12W連続 |
発光時間 |
半値幅 約8μsec |
ランプ寿命 |
3,000rpmで延べ約1,000時間 |
外部発光同期 |
TTLレベル立下がりエッジ(表示はHz単位に自動切替) |
電源 |
AC100V±10% 50/60Hz |
消費電力 |
30VA |
電源コード |
約1.8m(本体より直出し) |
外形寸法 |
W100×H100×D170mm |
重量 |
1.2kg |
付属品 |
3.5φピンジャック(外部発光同期信号入力用) |
■仕様
品番 |
タイプ |
回転数範囲
(rpm) |
最大
表示桁 |
外部入力
同期 |
自動切替帯域
(rpm) |
光量比※ |
M739HD-XE100N |
標準 |
100~10,000 |
4桁
(9999) |
0~170Hz |
- |
- |
M739HD-XE150N |
中速 |
100~15,000 |
5桁 |
0~250Hz |
- |
- |
M739HD-XE300N |
高速 |
100~30,000 |
5桁 |
0~500Hz |
- |
- |
M739HD-XE1004N |
低速域用
増光量 |
25~2,500 |
- |
0~40Hz |
- |
4倍 |
M739HD-XE1003N |
30~3,300 |
- |
0~60Hz |
- |
3倍 |
M739HD-XE1002N |
50~5,000 |
- |
0~100Hz |
- |
2倍 |
M739HD-XE100AN |
光量3段
自動切替 |
100~10,000 |
- |
- |
100~約3,300m |
3倍 |
- |
- |
約3,300~約5,000 |
2倍 |
- |
- |
約5,000~約10,000 |
1倍 |
M739HD-XE150AN |
100~15,000 |
- |
- |
100~約5,000 |
2.5倍 |
- |
- |
約5,000~約9,000 |
1.5倍 |
- |
- |
約9,000~約15,000 |
1倍 |
※M739HD-XE100N型比
■各部位説明
■オプション
M739E-100N |
M739LH-10N |
M739SP-3N |
|
|
|
品番 |
品名 |
M739E-100N |
ストロボ円板(10~300rpm) |
M739LH-10N |
分離型ランプハウス(コード長2m) |
M739SP-3N |
分離型ランプハウス用三脚 |
|
