■共通特長
●ランプには高輝度・長寿命の白色LEDを採用。高速回転体の視認性を向上させました。
●特殊光学設計により従来機種以上の高輝度・高照度を実現。
●発光部の長寿命化により、メンテナンスが軽減されます。
●つまみ1つで回転数範囲をフルカバー。使い方も簡単です。
●発光音がないので動作中も静かです。
●最大 100,000rpm の機種もあります。高速回転体など、高い繰返し発光周期が必要なときにも最適です。
●ストロボ発光の明るさを可変できます。発光時間幅を最小~約4倍間で調整できるので作業者の視認性が大幅に向上します。
■タイプ
品番 |
タイプ |
特長 |

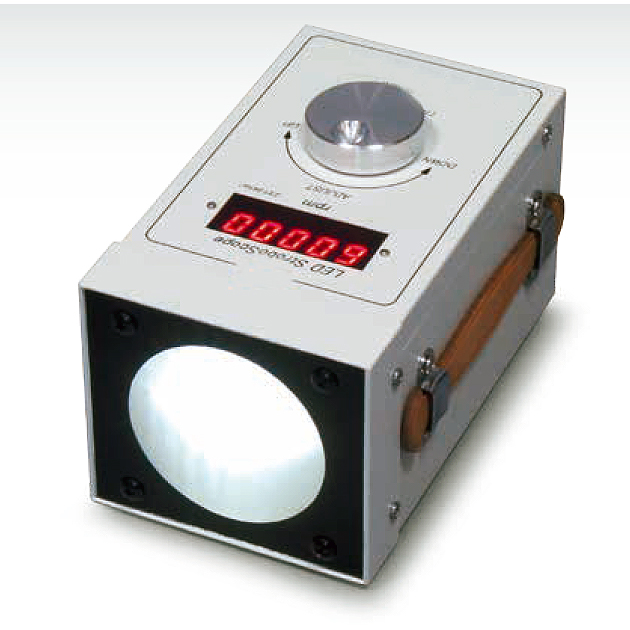

M739AS-LED25N |
低速域用 |
最短発光時間は66μsの高輝度発光。
低速の回転体や移動体の観察・計測に適しています。 |
M739AS-LED50N |
低速域用 |
最短発光時間は33μsの高輝度発光。
低速の回転体や移動体の観察・計測に適しています。 |
M739AS-LED100N |
標準タイプ |
標準的な回転数帯をカバーします。
低速域から10,000rpmまで広範囲の回転数を計測できます。 |
M739AS-LED150N |
中速域用 |
発光時間は最短 11μs。
シャープでクリアな静止像で観察できます。 |
M739AS-LED300N |
中・高速域用 |
発光時間は最短 5.5μs。
シャープでクリアな静止像で観察できます。 |
M739AS-LED600N |
高速域用 |
発光時間は最短 2.7μs。
シャープでクリア な静止像での観察が可能です。 |
M739AS-LED1000N |
高速域用 |
発光時間は最短 1.6μs。
シャープでクリア な静止像での観察が可能です。 |
■共通仕様
発光体 |
超高輝度白色LED |
測定精度(内部発振) |
0.01%±(0または1)rpm |
最小計測単位(内部発振) |
1rpm |
計測範囲調整 |
10回転ポテンショボリュームによる手動調整 |
ゲート時間 |
1秒繰り返し |
表示 |
7セグメントLED数字 最小単位1rpm
4ケタまたは5ケタ表示 |
外部発光同期 |
TTLレベル 立下がりエッジ(信号幅100μs以上)
表示はHz単位に自動切替 |
電源 |
AC100V±10% 50/60Hz |
消費電力 |
20VA |
電源コード長 |
1.8m(本体より直出し) |
使用周囲温度・湿度範囲 |
0~40℃・35~90% 結露なきこと |
使用環境 |
塵埃、腐食性ガスなきこと |
外形寸法 |
W102×H92×D170 |
質量 |
約1.2kg |
ケース材質 |
鈑金/焼付け塗装 |
塗装色 |
アイボリー |
付属品 |
3.5φミニピンジャック(外部発光同期信号入力用) |
■仕様
品番 |
タイプ |
回転数測定範囲 |
発光時間幅
調整範囲 |
外部入力同期 |
M739AS-LED25N |
低速域用 |
25~2,500rpm |
66μs~240μs |
0~40Hz |
M739AS-LED50N |
低速域用 |
50~5,000rpm |
33μs~120μs |
0~100Hz |
M739AS-LED100N |
標準タイプ |
100~10,000rpm |
16μs~60μs |
0~170Hz |
M739AS-LED150N |
中速域用 |
100~15,000rpm |
11μs~40μs |
0~250Hz |
M739AS-LED300N |
中・高速域用 |
100~30,000rpm |
5.5μs~20μs |
0~500Hz |
M739AS-LED600N |
高速域用 |
100~60,000rpm |
2.7μs~10μs |
0~1kHz |
M739AS-LED1000N |
高速域用 |
1,000~100,000rpm |
1.6μs~6μs |
0~1.7kHz |
■各部位説明
■オプション
M739EH-10N |
M739SP-3N |
|
|
品番 |
品名 |
M739EH-10N |
分離型ランプハウス(コード長2m) |
M739SP-3N |
分離型ランプハウス用三脚 |
|
