業務用機器＆資材 シロ産業 HOME > 測定機器 > 放射温度センサー > コンパクト赤外線サーモグラフィ

関連商品一覧


コンパクト赤外線サーモグラフィ／品番　M1241-IR640-F02 【詳細表示】
商品番号 M1241-IR640-F02 価　格
非接触で二次元の温度測定。
視野タイプは狭角タイプ、標準タイプ、広角タイプ、超広角タイプの4種類から選択できます。

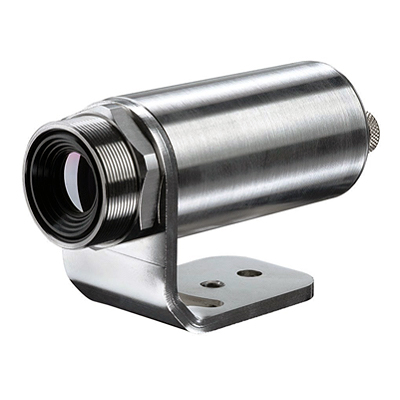

 コンパクト赤外線サーモグラフィ
品番　M1241-IR640-F02
価格は下記をご覧下さい
■特徴
●測定温度範囲:-20～100℃/ 0～250℃/150～900℃（切換）
●最大値・最小値の自動追跡（スポットファインダー機能）
●パソコンで設定後、ヘッド単独での運用が可能
●拡張入出力ユニット増設で最大9出力
●IP67、耐振動、耐衝構造
●専用ソフト(日本語対応）付属


■基本仕様
解像度（pixel) 80×80
フレームレート 50Hz
検出器 非冷却FPA(34μmピッチ)
放射率補正 0.1～1.1
インタフェース USB 2.0/Ethernet（100BASE-TX） / RS-485
フォーカス 電動フォーカス（ソフトウェアから操作）
アナログ入力※1 1点 0～10V
（内部校正起動、放射率など10種類から選択可能）
アナログ出力※2 1点 0/4～20mA
（ 測定エリアなど8種類から選択可能）
ソフトウェア対応OS Windows10、Windows8、Windows7
電源 USBバスパワー供給/ PoE/ DC5-30V
消費電流 最大 500mA
耐環境性 保護構造 IP67（NEMA-4）
使用環境 0～＋50℃
10～95％（結露なきこと）
保存周囲温度 -40～＋70℃
耐振動・衝撃 IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27準拠
適応法令 EMC指令(2014/30/EU)、RoHS指令(2011/65/EU)
適用規格 EN 61326-1
三脚マウント 1/4 - 20UNC（取り外し可能）
寸法 / 質量 φ36×90mm / 185g
寸法図 本体、取付金具、拡張入出力ユニット（オプション）
材質 ステンレス
付属品 取付金具、PC接続用USBケーブル（1m）、
入出力用端子付ケーブル（1m）、
ソフトウェア、取扱説明書、校正成績書
※1：「内部校正起動」以外はPC接続が必要です。
※2：出荷時設定0～20mA。4～20mAは設定を変更してください。

■仕様
品番 M1241-IR640-F02 M1241-IR640-F03 M1241-IR640-F05 M1241-IR640-F13
タイプ 超広角タイプ 広角タイプ 標準タイプ 狭角タイプ
測定温度範囲 -20～＋100℃、0～＋250℃、＋150～＋900℃ 切換
測定精度※3 ±2℃もしくは±2%
（どちらか大きい方）
温度分解能 0.1℃
測定波長 7.5～13μm
画角（FOV） 80°×80°
（ｆ＝2.3mm)		 55°×55°
（ｆ＝3.1mm)		 30°×30°
（ｆ＝5.1mm)		 12°×12°
（ｆ＝12.7mm)
※3：使用周囲温度：23±5℃、推奨最小測定視野：2×2ピクセル




■測定視野範囲図
品番 搭載
レンズ		 視野角 測定距離に対する視野サイズ（mm）
測定距離 50 100 200 300 500 1000 2000 4000
M1241-IR640-F02 F02 80°×80° HFOV 90 174 343 509 884 1682 3357 6708
VFOV 90 174 343 509 884 1682 3357 6708
DFOV 127 246 483 720 1190 2380 4750 9490
IFOV 0.77 1.55 3.09 4.64 7.73 15.5 30.9 61.8
MFOV 1.55 3.09 6.18 9.27 15.5 30.9 61.8 124
M1241-IR640-F03 F03 55°×55° HFOV 57 110 218 325 539 1070 2140 4270
VFOV 57 110 218 325 539 1070 2140 4270
DFOV 80 156 308 459 762 1520 3020 6040
IFOV 0.56 1.11 2.23 3.34 5.57 11.1 22.3 44.6
MFOV 1.11 2.23 4.46 6.69 11.1 22.3 44.6 89.2
M1241-IR640-F05 F05 30°×30° HFOV 28 56 111 167 279 557 1115 2230
VFOV 28 56 111 167 279 557 1115 2230
DFOV 39 79 158 240 390 790 1580 3150
IFOV 0.33 0.67 1.33 2 3.33 6.67 13.3 26.7
MFOV 0.67 1.33 2.67 4 6.67 13.3 26.7 53.3
M1241-IR640-F13 F13 12°×12° HFOV   22 43 65 110 210 430 850
VFOV   22 43 65 110 210 430 850
DFOV   31 61 92 150 300 600 1200
IFOV   0.27 0.53 0.8 1.33 2.66 5.31 10.6
MFOV   0.53 1.06 1.59 2.66 5.31 10.6 21.3
HFOV：　水平視野
VFOV：　垂直視野
DFOV：　対角視野
IFOV：　最小測定視野（1ピクセル）
MFOV：　推奨最小測定視野(2X2ピクセル)
＊文字の部分の精度は仕様外です。


■オプション
品番 品番
M1241-IR640ACJ コンパクト赤外線サーモグラフィ用空冷ジャケット
M1241-IR640APL コンパクト赤外線サーモグラフィ用エアパージ
M1241-PIFCB5 拡張入出力ユニット親機(ケーブル5m)
M1241-PIFCB10 拡張入出力ユニット親機(ケーブル10m)
M1241-PIFX 拡張入出力ユニット子機

運賃、および消費税は、記載価格には、含まれていません。
