ワイヤレス小型自動接触角測定器/品番 M1040CAM-SM5E 【詳細表示】
商品番号 M1040CAM-SM5E 価 格
ワイヤレス小型自動接触角測定器/M1040CAM-SM5E 世界的な基準、接線法、θ/2法による 接触角解析
接触角解析用のパソコンを用意しなくても、測定したデータをタブレットでその場で解析できます。
バッテリー駆動
IoT に対応したBleutooth、Wi-Fi、USB-TypeC などで簡単にデータ転送が可能です。

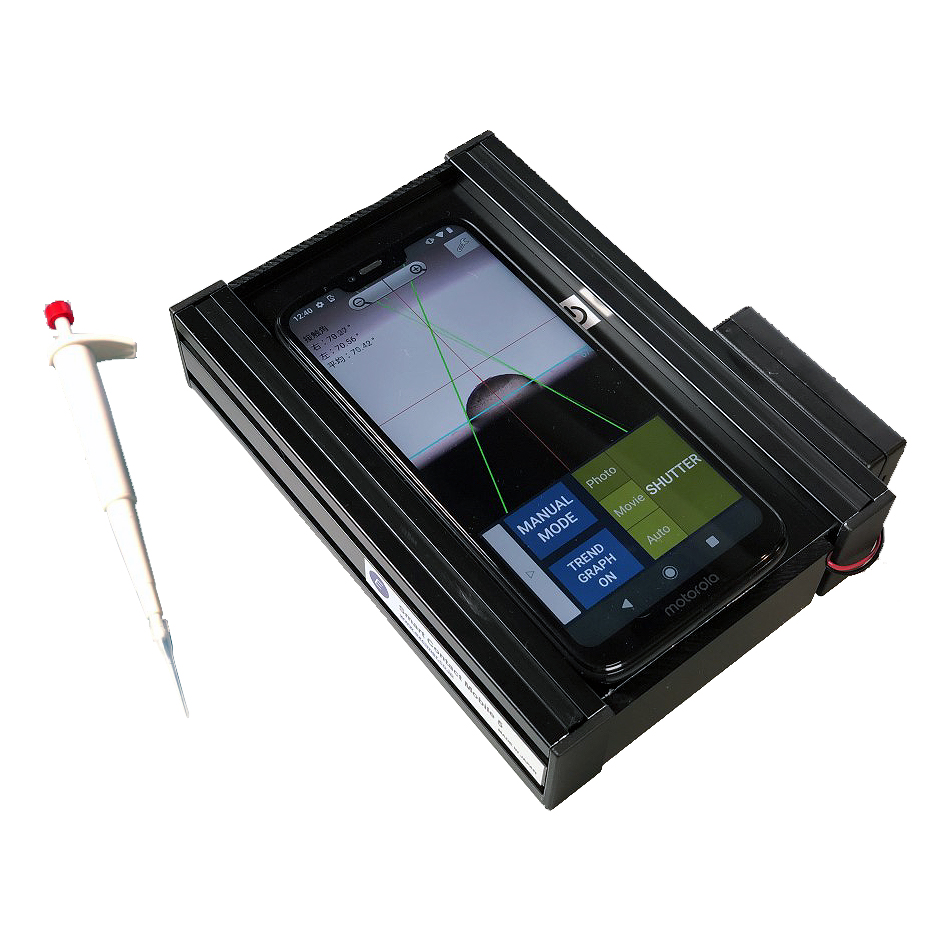

ワイヤレス小型自動接触角測定器
品番 M1040CAM-SM5E
■特長及び 機能
●ワンタッチ計測
計測アイコンをタッチするだけで接触角(左接触角L、右接触角R、L+R/2左右平均の接触角)計測が15回/秒で可能。自動解析により測定者のばらつきをなくします。
●ASTM D5946 準拠接触角計
●世界的なNIST基準に基づく 接触角計
●高画質1200万画素
●新機能フォーカス調整機能採用
●接触角 自動計測モード (接線法)手動計測モード(θ/2法)2モード搭載

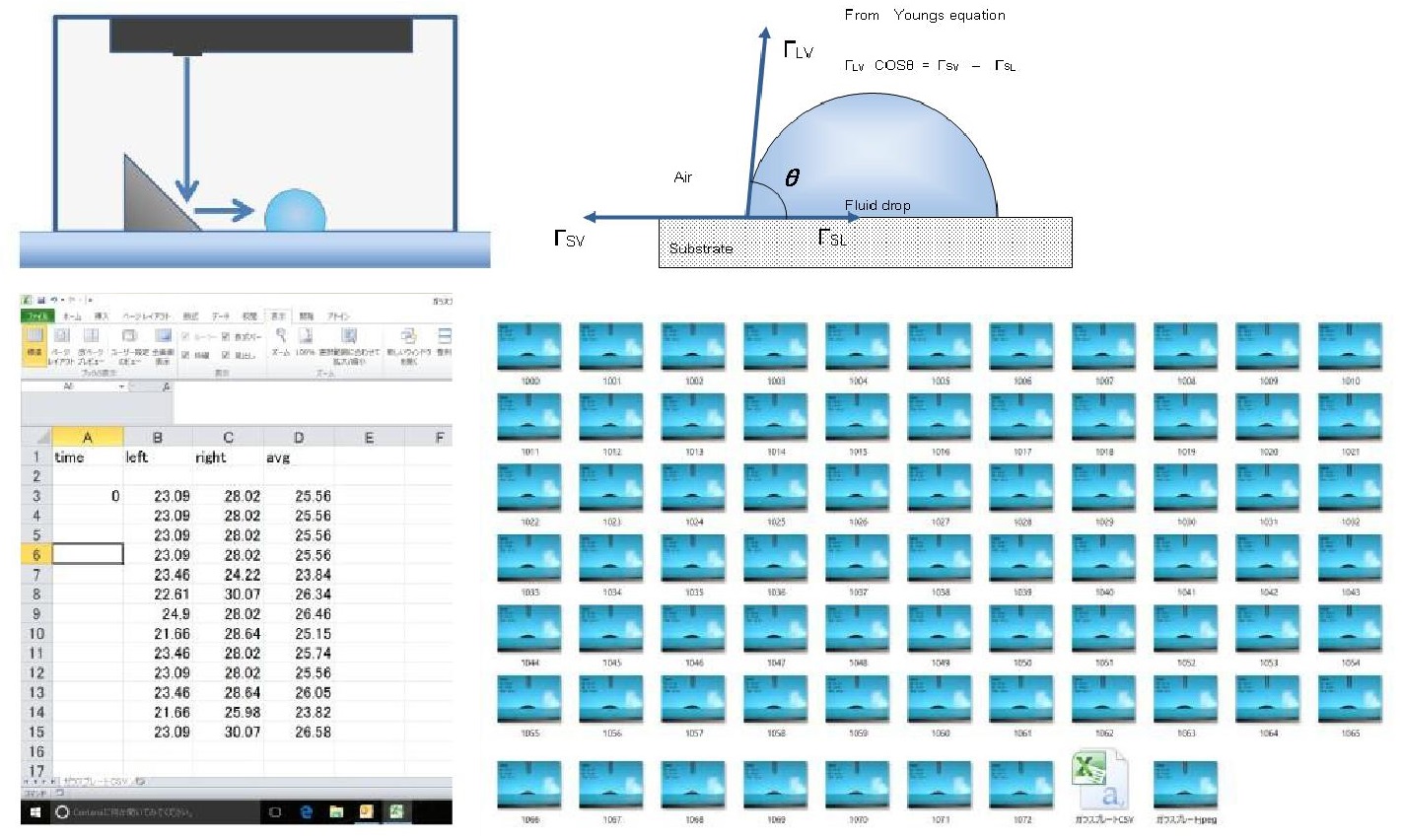

●トレンドグラフ表に、経時変化表示機能
●パソコンとデータ共有
Wi-Fi機能、Bluetooth、USB TypeCケーブルによってパソコンとExcel、画像データ共有が可能になります。
●液滴画像表示
●パソコンと簡単に画像データ、Excelデータの外部出力や保存
●専用LEDバックライト装備
●場所を選ばないバッテリー駆動。
測定対象物のサイズや場所を選びません。
(測定試料のサイズが本体サイズより小さい場合には、別途スペーサーもしくは測定治具が必要です。(オプション))
●ISO書類対応(オプション)
●日本製



■用途例
●屋外計測
●路面、床面計測用途
●大面積サンプル計測
●濡れ性評価
●親水性評価
●清浄度評価


■仕様
品番 M1040CAM-SM5E
測定範囲 0<θ< 180 °
角度分解能 0.1°
接触角解析公式 接線法(Auto mode)
θ/2 法(Manual mode)
規格 ASTM D5946
カメラ 1200万画素
OS Android OS 8.0
経時変化計測 約15fps
外部接続 USB type-c、Wifi,Bluetooth
外形寸法 W 128 x H 40 x D146 mm
重量 920g
付属品 USB type-Cアダプター(AC100-240V 50/60Hz 0.25A)
5μLマニュアルピペットディスペンサー
滴下水滴位置決めガイド
オプション 表面自由エネルギー解析ソフト、交換用シリンジ、シリンジ針各種


■接触角解析公式

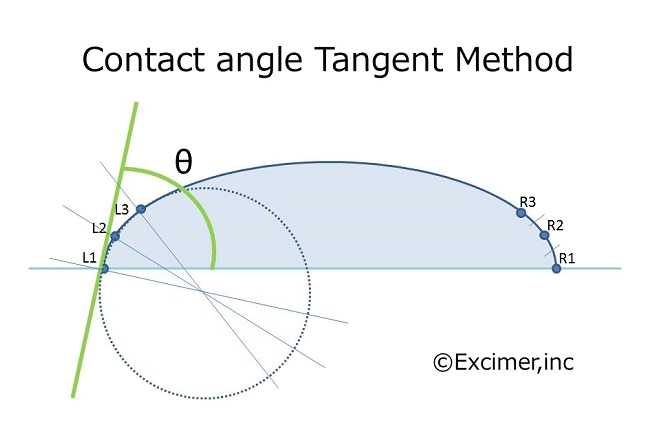

●「接線法」:TangentMethod
接触角 接線法
実際の液滴の形状に近い接触角解析の測定公式です。滴下した液滴左右端部を含む等間隔3点を球の一部と仮定し液滴左右端部における接触角(左右および平均)を表すものです。液滴左右端部の接触角は独立して計測されるため傾斜法による前進後退接触角、拡張収縮接触角の計測が可能です。株式会社エキシマの接触角計は液滴上の輪郭および端点を検出し高度なアルゴリズムで左右の接触角をリアルタイムで解析します。

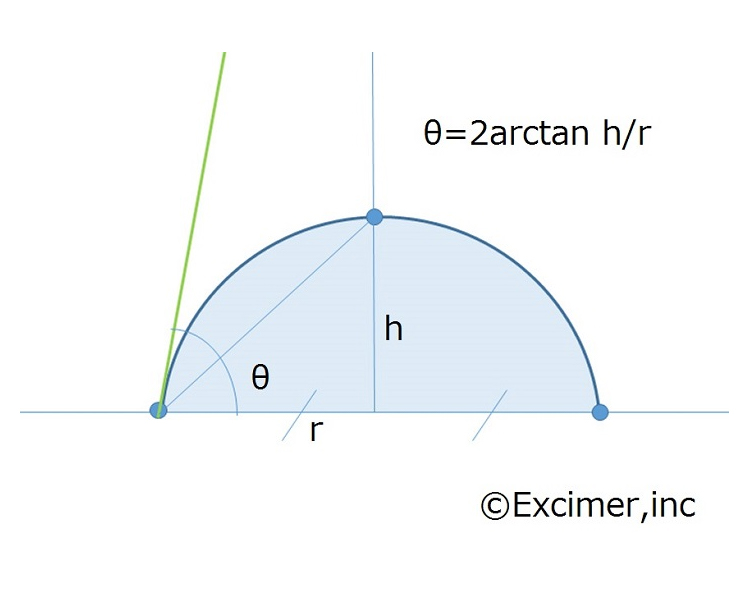

●「θ/2法」:Ahalf-angleMethod
接触角 θ/2法
最も基本的な接触角の測定公式です。サンプル上に滴下した水滴の形状を真円と仮定し新円の半径と高さからθ=2arctanh/r の公式で接触角が求まります。また液滴の左右端点と頂点を結ぶ直線の、固体表面に対する角度を求め、これを2倍することでも算出できます。簡単に求められるのですが水滴左右の接触角が同じになるので傾斜法による前進後退接触角などは計ることができません。

運賃、および消費税は、記載価格には、含まれていません。
