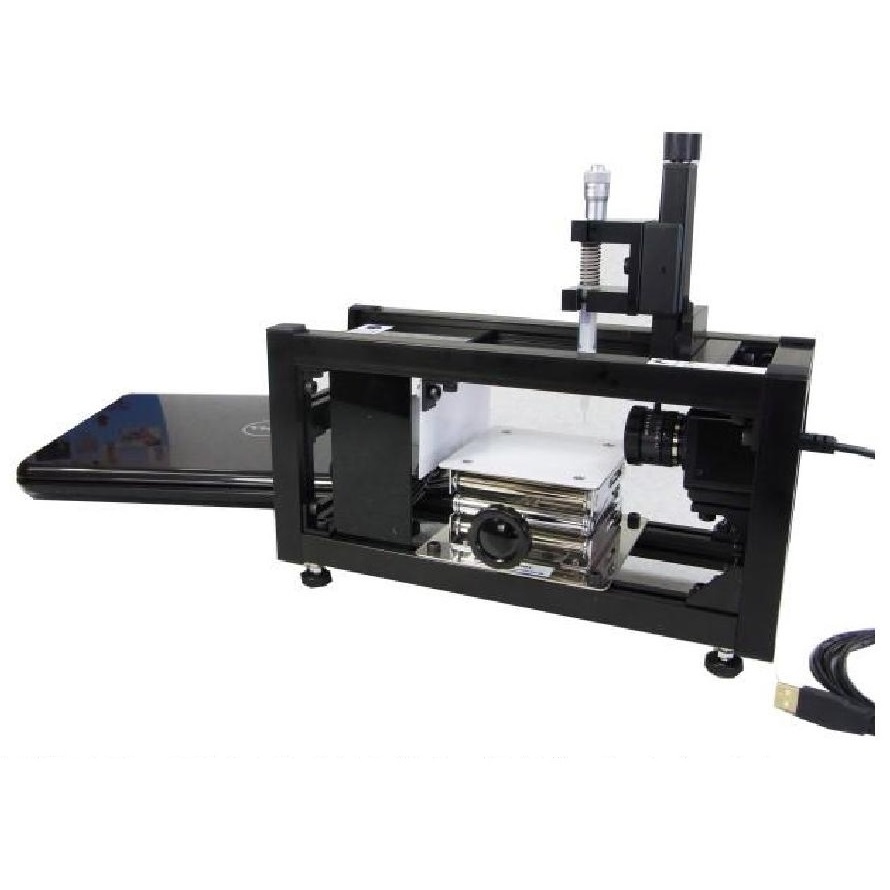

接触角測定器/品番 M1040CAM-SE6E 【詳細表示】
商品番号 M1040CAM-SE6E 価 格
接触角測定器/M1040CAM-SE6E 静的接触角計測θ/2法(手動)

※Windows PC本体は含まれておりません。
接触角測定器
品番 M1040CAM-SE6E
■特長
●JIS R3265 「基板ガラス表面の濡れ性試験方法」準拠接触角計
●Windows10、8、7 対応
●対象サンプルサイズ50×50mm
●静的接触角計測θ/2法(手動)
●データの外部出力や保存(png、csv)
●Z軸シリンジ高さ調整ディスペンサ
●専用バックライト
●日本製

■接触角とは

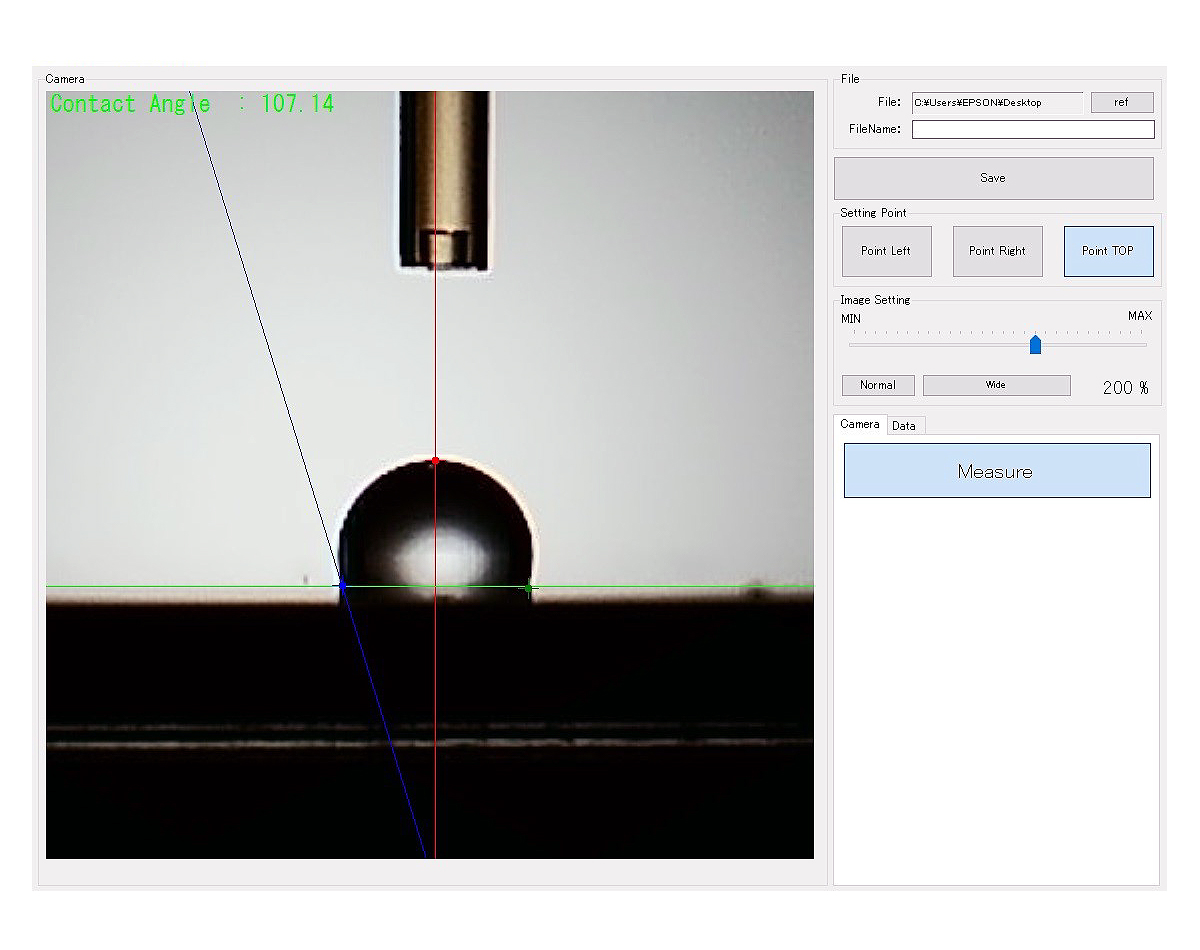

試料表面へ水滴を滴下し、水の接触角を測定することにより試料表面評価を定量的に行うシステムです。接触角計測は、分子レベルの清浄度評価や濡れ性、均一性を定量的に評価します。Excelのcsvファイル出力、液滴画像のpngファイル保存が行えます。


■使用例
接触角洗浄評価 ガラス基板、電子部品、半導体、液晶ガラスなど
接触角ぬれ性評価 塗料、インク、印刷、塗布工程など
接触角疎水性評価 撥水剤、防水コーティング、ワックス、衣料など
接触角接着性評価 封し、密着性、シール性、塗布工程など
接触角清浄度
コンタミネーション評価
クリーンルームなどの判定
接触角表面改質評価 UVO3、プラズマ、コロナ放電などの表面均一性および改質効果の判定


■仕様
品番 M1040CAM-SE6E
測定対象物サイズ □50mm
カメラ 500万画素カメラ
接触角解析機能 Manual mode
(静的接触角θ/2法手動)
準拠工業規格 ASTM D5946
液滴吐出量 2.5-10μLマイクロメーターヘッド制御
PCスペック OS Windows 10 / 8 / 7(32bit及び64bit)
CPU Intel Core 2 Duo 1.6GHz相当以上
メモリ 1GB以上
ハードディスク 20GB以上の空き容量
USBポート USB2.0
本体外形寸法 310 (W) x 120 (D) x 290 (H) mm
重量 (付属品除く) 約3 kg
付属品 画像演算ソフト
※他のUSB機器および外付けポートでの使用はできません。
※正規のWindows OS以外は動作いたしません。

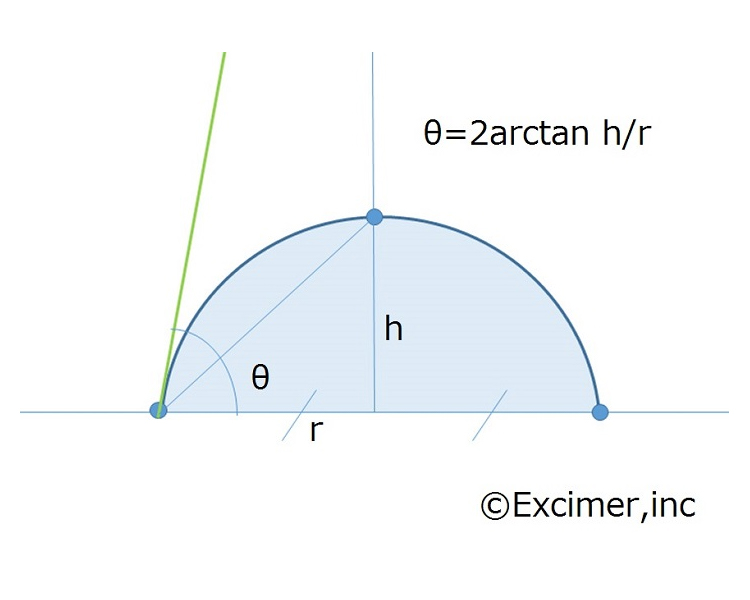

■接触角解析公式
「θ/2法」:Ahalf-angleMethod
接触角 θ/2法
最も基本的な接触角の測定公式です。サンプル上に滴下した水滴の形状を真円と仮定し新円の半径と高さからθ=2arctanh/r の公式で接触角が求まります。また液滴の左右端点と頂点を結ぶ直線の、固体表面に対する角度を求め、これを2倍することでも算出できます。簡単に求められるのですが水滴左右の接触角が同じになるので傾斜法による前進後退接触角などは計ることができません。

運賃、および消費税は、記載価格には、含まれていません。
