堅牢耐環境アンプ内蔵型防水レーザ距離センサ/ 品番 M2939A1Q-310NB 【詳細表示】
商品番号 M2939A1Q-310NB 価 格

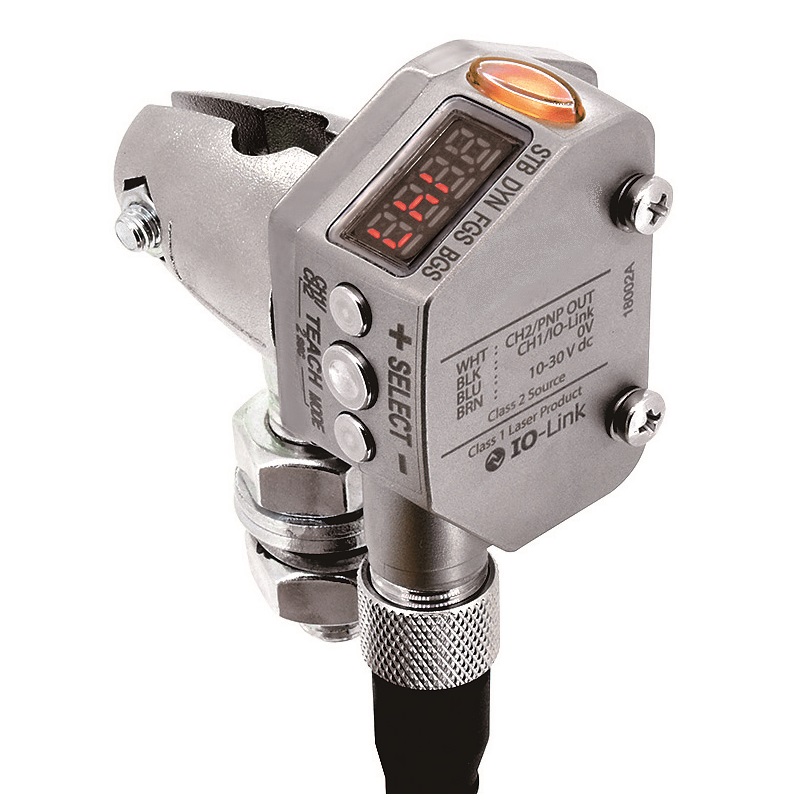

堅牢性とレーザの視認性に優れた、サブミリメータ表示の距離判別センサ 堅牢耐環境アンプ内蔵型防水レーザ距離センサ
品番 M2939A1Q-310NB
価格は下記をご覧ください。
■特長
●あらゆるシーンで活躍!優れた堅牢構造と耐環境性
・ステンレス製ハウジング採用による優れた耐衝撃・耐振動性能(米国FDAグレード)
・ 保護構造IP67、IP68※1、IP69K※1を実現

●優れた検出性能と豊富なラインアップ
・受光素子にCMOSラインセンサを採用することで、対象物と背景の色に影響を受けにくく、距離判別、高さ判別が可能
・距離と明暗を合わせて判別するデュアルモードを搭載。透明体の安定検出が可能
・NPN/PNP出力、アナログ出力4~20mA/0~10V出力やIO-Link出力の形式もラインアップ

●スタイリッシュで機能的なデザイン
・大きく見やすい出力表示灯
・高輝度4桁、7セグLED傾斜ディスプレイ(視野角度はクラス最広角、クラス初のサブミリ単位の距離表示※2
・操作しやすく、クリック感のある大型メタルスイッチで簡単設定

※1:専用接続ケーブル装着時
※2:2018年11月メーカー調べ



■共通仕様
種類 距離設定形
形状 角形
機能 投光素子 赤色レーザダイオード655nm、Class1(IEC60825-1)(*1)
表示灯 出力:アンバー
ディスプレイ 安定レベル表示灯:緑
動作モード選択表示灯:アンバー
7セグメント(4桁):赤
動作形態 ノーマル、デュアル出力タイプ:ライトオン、ダークオン切替可
定格使用電圧 ノーマル、デュアル出力タイプ:DC10~30V
アナログ出力タイプ:DC12~30V
消費電力 ノーマル、アナログ出力タイプ:675mW以下
デュアル出力タイプ:700mW以下
出力形式 ノーマル、デュアル出力タイプ:NPN、PNPオープンコレクタ出力
アナログ出力タイプ:電圧(0~10V)、電流(4~20mA)
定格条件付き
短絡電流
出力短路保護機能内蔵
保護回路 電源逆接保護回路
保護構造 IP67、IP68(IEC60529)、IP69K(DIN40050-9)(*2)
使用周囲照度 5,000lx以下(at300mm)
使用周囲温度 <アナログ電流出力タイプ>
DC12V:-10~+50℃(ただし、氷結しないこと)
DC24V:-10~+45℃(ただし、氷結しないこと)
DC30V:-10~+40℃(ただし、氷結しないこと)
<その他タイプ>
-10~+50℃(ただし、氷結しないこと)
保存周囲 温度 -10~+50℃(ただし、氷結しないこと)
湿度 35~95%RH(ただし、結露しないこと)
性能 耐衝撃 パルス形状:正弦半波
ピーク加速度:1,000m/s2
耐久回数:3軸方向に各6回
耐振動 振動数の範囲:10~60Hz
振動変位複振幅:1.52mm
耐久時間:各3軸方向2時間
材質(主要筐体) ケース:SUS316L
レンズ:PMMA
表示灯/画面窓:polysulfone
質量 約80g(梱包状態で約150g)
付属品 クイックスタートガイド、取付ねじ、安全ラベル
*1)FDA(CDRH)の LaserNoticeNo.50 に従い、 IEC60825-1 の基準にてクラス分けを実施しています。
*2)IP68、IP69Kは専用接続ケーブル装着時。
*3)取付金具、専用接続ケーブルは別売りです。

品番 ノーマル NPN出力/M12コネクタ(4pin)
M2939A1Q-310NB M2939A1Q-110NB
PNP出力/M12コネクタ(4pin)
M2939A1Q-310PB M2939A1Q-110PB
アナログ出力 電圧出力/M12コネクタ(5pin)
M2939A1Q-310VB M2939A1Q-110VB
電流出力/M12コネクタ(5pin)
M2939A1Q-310AB M2939A1Q-110AB
デュアル出力& IO-Link デュアル出力/M12コネクタ(4pin)
M2939A1Q-310IB M2939A1Q-110IB
検出範囲 35~310mm 35~110mm
表示分解能 35~ 60mm:0.2mm
60~100mm:0.5mm
100~210mm:1mm
210~310mm:2mm
35~ 60mm:0.1mm
60~100mm:0.2mm
100~110mm:1mm
投光スポット径
(代表例)
約縦1.0mm×横2.6mm 距離 35mm
約縦0.9mm×横2.3mm 距離160mm
約縦0.8mm×横2.0mm 距離310mm
縦1.0mm×横2.4mm 距離 35mm
縦0.9mm×横2.2mm 距離 60mm
縦0.7mm×横1.8mm 距離110mm
応答時間 ノーマル、デュアル出力タイプ:
1.5ms/3ms/10ms/25ms/50msの中から設定可能

アナログ出力タイプ :
0.5ms~2560msの範囲60パターンから設定可能





運賃、および消費税は、記載価格には、含まれていません。
