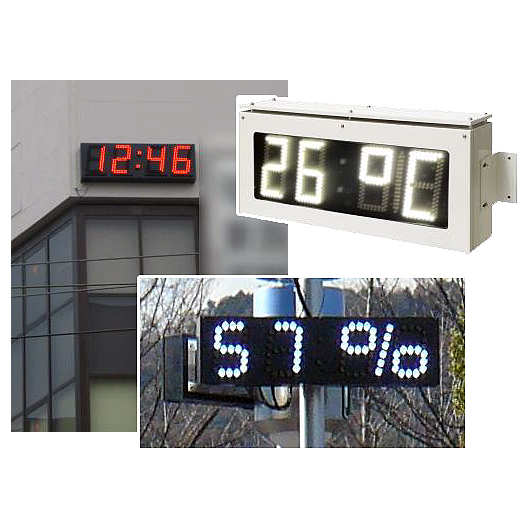

時刻と温度に加えて、更に湿度まで表示して1台3役！屋外時刻/温度/湿度表示板。
時刻と温度表示に加え、湿度表示も行うことで、周囲の興味関心をより引きつけ、看板やモニュメントのアイキャッチ効果を提供します。
夏期の熱中症対策の目安としてもご活用頂けます。
各種サイズを取り揃え、ニーズに合わせて選べるラインナップをご用意しております。
■製品概要
■特長

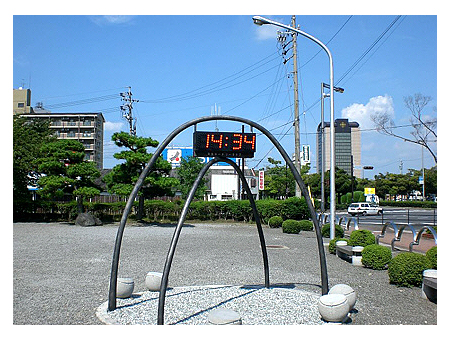

●屋外でのご用途で、正確な時刻と温度を提供することにより、これらの情報はもちろんのこと、看板やモニュメントのアイキャッチ効果が期待できます。
●時刻に温度・湿度を追加して表示することにより、子供たちの体調管理や熱中症予防の目安としてもご使用頂けます。
※温度・時刻・湿度表示タイプ野商品は、温度・湿度だけの表示も可能です。
●電波時計や温度センサーもご用意しているため、正確な時刻・温度・湿度情報提供を設定不要でご使用頂けます。

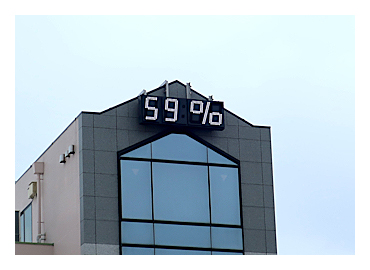

●LEDサイズはH160mm～H580mmまでご用意させて頂いているため、屋外の200m先からでも視認頂くことができ、ビル屋上など、設置環境によりお選び頂けます。
●表示色も赤・白対応し、電波時計はもちろんのこと、各種センサーは気象庁検定センサーにも対応しております。
※設置現場が工場様など私有地(一般の方が見えない)での表示であれば温湿度センサーBOX（M507SEN-TH）で問題ございませんが、一般の通行人など不特定多数の方が見える場所での設置となると、気象業務法により気象庁検定センサーの使用および、気象観測施設設置の届出が義務付けられております。
■タイプ

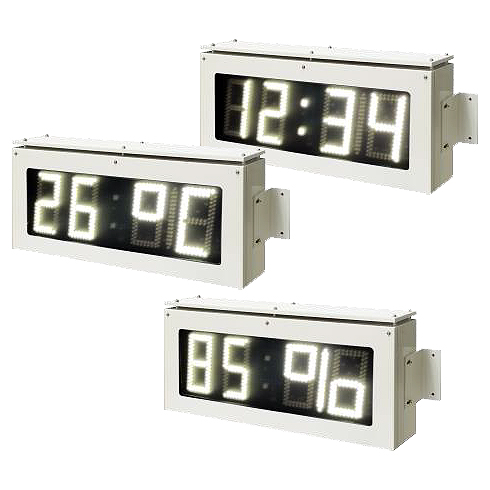

| M507FC-16NSL-W |

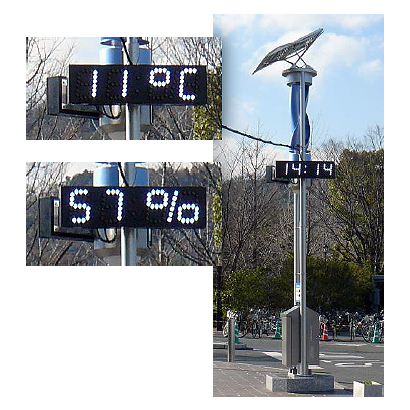

M507FC-22NSL-W |
 |
 |
| M507FC-35N-W |

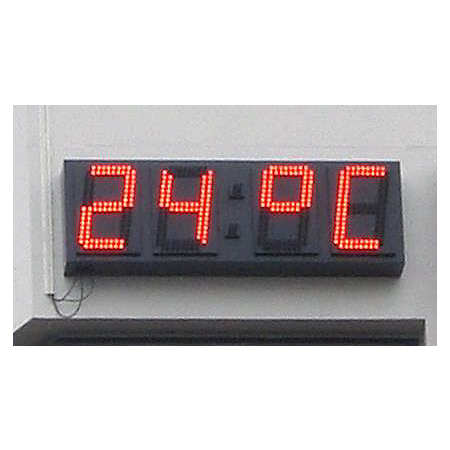

M507FC-58N-R |
 |
 |
■共通仕様
| 設置環境 |
屋内・屋外 |
| 表示 |
赤色 |
白色 |
| 視野角(半値角) |
水平方向±55度
垂直方向±20度 |
水平方向±35度
垂直方向±17.5度 |
| 時刻表示方法(精度) |
12時間制、24時間制のいずれか選択可能
(月差±約90秒※1)※2 |
| 温度/湿度表示範囲 |
温度表示：-20～50℃
湿度表示：5～99%RH ※2※3 |
| バックアップ機能※4 |
約10年 ※2 |
| 材質 |
鋼板 |
| 色 |
5Y8.5/0.5 屋外用塗料焼付（M507FC-16N）
N-2.0 半ツヤ 屋外用塗料焼付（上記以外） |
使用温湿度
(結露無きこと) |
-10～50℃
20～90%RH |
| 電源電圧 |
AC100V±10%（50/60Hz） |
| その他 |
自動調光機能、スリープ機能、出力機能 ※2 |
| システム構成 |
 |
※1：GPS受信機または自動時刻修正BOX未使用時
※2：制御BOX仕様によります。
※3：湿度表示ができる機種のみ
※4：通電がない状態で内蔵時計を保持する機能です。（制御BOXは通電時最後の計測データも保持）
■仕様
| 品番 |
表示
文字高 |
視認
距離 |
外形寸法(mm)
（W×H×D） |
重量
(kg) |
| 赤色表示 |
白色表示 |
| 時刻・温度 |
| M507FC-16N-R |
M507FC-16N-W |
約160mm |
約60m |
800×311.5×150※5 |
17 |
| M507FC-22N-R |
M507FC-22N-W |
約220mm |
約70m |
1,000×280×165 |
17 |
| M507FC-35N-R |
M507FC-35N-W |
約350mm |
約120m |
1,440×450×195 |
45 |
| M507FC-58N-R |
M507FC-58N-W |
約580mm |
約200m |
2,260×740×285 |
110 |
| 時刻・温度・湿度 |
| M507FC-16NSL-R |
M507FC-16NSL-W |
約160mm |
約60m |
800×311.5×150※5 |
17 |
| M507FC-22NSL-R |
M507FC-22NSL-W |
約220mm |
約70m |
1,000×280×165 |
17 |
| M507FC-35NSL-R |
M507FC-35NSL-W |
約350mm |
約120m |
1,440×450×195 |
45 |
| M507FC-58NSL-R |
M507FC-58NSL-W |
約580mm |
約200m |
2,260×740×285 |
110 |
※5：取付間具を含む
■オプション
| 接続機器 |
自動時刻修正BOX |
温湿度センサー |
温度センサー
気象庁認定品 |
湿度センサー
気象庁認定品 |
制御
BOX
詳細
型式 |
M507FC-MBJN |
○ |
- |
- |
- |
| M507FC-MBJSN |
○ |
○ |
- |
- |
| M507FC-MBJPN |
○ |
- |
○ |
- |
| M507FC-MBCN |
○ |
- |
○ |
○ |
| M507FC-MBCSN |
- |
○ |
- |
- |
| M507FC-MBCPN |
- |
- |
○ |
- |
| M507FC-MBCPHN |
- |
- |
○ |
○ |
●制御BOX
| 品番 |
M507FC-MBシリーズ（上記表参照） |
| 機器名 |
制御BOX |
| 外形寸法(mm) |
(W)384×(H)335×(D)195 (小突起部含まず) |
| 重量 |
約4kg |
| 材質 |
ABS |
| 色 |
ベージュ 5Y8/2 |
| 電源電圧 |
AC100V±10％ |
| 最大消費電力 |
約10VA |
| 時刻制度 |
月差±約90秒 (自動時刻修正BOX未使用時) |
入力仕様
(スリープ表示用) |
フォトカプラ入力(無電圧a接点またはオープンコレクタ入力)
入力電流：11mA(DC12V) |
| 出力仕様 |
フォトモス出力2点 最大定格：AC/DC350V 75mA |
| データバックアップ |
約10年間 |
| 使用温度／湿度 |
-10～50℃／20～90％RH (結露無きこと) |
●自動時刻修正BOX
| 品番 |
M507JYPK-ATABN |
| 外形寸法(mm) |
(W)195×(H)295×(D)150 (小突起部含まず) |
| 重量 |
約1kg |
| 材質 |
ABS |
| 色 |
ベージュ 5Y8/2 |
| 電源 |
入力：AC100V±10％ |
| 出力：DC9V 500mA (制御BOXに接続済) |
| 最大消費電力 |
約4VA |
| 受信周波数 |
40kHz/60kHz (自動切替) |
| 時刻修正精度 |
±1秒以内 (積算誤差0秒) |
| 内部時計精度 |
月差±約60秒 (0～+40℃) |
| インターフェース |
RS-422準拠 |
| 使用温度／湿度 |
-10～50℃ ／ 20～90％RH (結露無きこと) |
●温湿度センサー
| 品番 |
M507SEN-TH |
| 外形寸法(mm) |
(W)160×(H)256×(D)130 (小突起部含まず) |
| 重量 |
約1kg |
| 材質 |
ABS |
| 色 |
ベージュ 5Y8/2 |
| センサー |
半導体センサー |
| 精度 |
温度 |
±1.5℃以内 |
| 湿度 |
±5％以内(20～59％RH)
±8％以内 (5～19％RH、60～99％RH) |
| 使用環境 |
温度 |
-20～50℃ |
| 湿度 |
5～99％RH (結露無きこと) |
| 付属品 |
フィルター付きルーバー 交換用として |
●その他センサー
| 品 番 |
品 名 |
備考 |
| M507SEN-TH-FTS |
温度センサー |
気象庁認定品 |
| M507SEN-H-032B |
湿度センサー |
●GPS受信機
| 品番 |
M507GPS-ANTS |
| 外形寸法 |
直径61×厚さ19.5mm（突起部含まず） |
| 重量 |
約200g |
| 内部時計精度 |
月差士約30秒 (0～+40℃) |
| 使用温度 |
-30～+80℃ |
|
