■特長
●最高周波数: 1.5GHz / 3GHz
●振幅精度: 最高 <0.5dB (代表値)
●振幅レンジ: -110dBm ~ +13dBm (100kHz以上)
●位相ノイズ:<-105dBc/Hz, 20kHzオフセット (~1.5GHz, 代表値)
●標準2ppm内部クロック、 5ppb高安定度クロック (オプション)
●標準 AM / FM / PM アナログ変調
●パルス変調:オン―オフ比率 70dB、パルス・トレイン (オプション)
●内部/外部変調モード・サポート
●低周波汎用ジェネレータ LF出力搭載
●インターフェース: USB 、LAN (LXI)
●高出力パワー +20dBm (代表値)
・100kHz~3GHzで+20dBmという高出力を実現(MS2685DSG-830)
・アンプやミキサの歪み試験に
■仕様
品番 |
MS2685DSG-815 |
MS2685DSG-830 |
レンジ |
周波数 |
9kHz ~ 1.5GHz |
9kHz ~ 3GHz |
レベル |
-110dBm ~ +13dBm
(100kHz ≦ f ≦1.5GHz) |
-110dBm ~ +13dBm
(100kHz ≦ f ≦ 3GHz) |
レベル設定 |
-110dBm ~ +5dBm(9kHz ≦ f ≦100kHz) |
-110dBm ~ +20dBm
(100kHz ≦ f ≦ 1.5GHz) |
-110dBm ~ +20dBm
(100kHz ≦ f ≦ 3GHz) |
リファレンス・クロック安定度 |
<2ppm(標準), <5ppb(OCXO-B08(オプション) (温度範囲 0℃ ~ 50℃にて, 25℃基準) |
レベル確度 |
+13dBm to -60dBm |
≦0.9dB, ≦0.5dB(代表値) (100kHz ≦ f ≦ 1.5GHz) |
≦0.9dB, ≦0.5dB(代表値)
(100kHz ≦ f ≦ 3GHz) |
-60dBm to -110dBm |
≦1.1dB, ≦0.7dB(代表値)
(100kHz ≦ f ≦ 1.5GHz) |
≦1.1dB, ≦0.7dB(代表値)
(100kHz ≦ f ≦ 3GHz) |
SSB位相
ノイズ |
100kHz ≦ f ≦ 1.5GHz |
< -100dBc/Hz, < -105dBc/Hz (代表値):(20kHzオフセット) |
1.5GHz < f ≦ 3GHz |
- |
< -94dBc/Hz,< -99dBc/Hz
(代表値)
(20kHzオフセット) |
掃引 |
掃引モード |
リニア,ステップ/リスト,シングル/連続 |
ポイント |
2 ~ 65535(ステップ), 1 ~ 6001(リスト) |

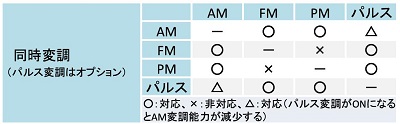

変調 |
AM,FM,PM,パルス変調(オプション) |
AM |
変調度 |
0%~100% |
AM変調度確度 |
設定の < 4% + 1% |
変調周波数応答 |
<3dB (10Hz~100kHz, m < 80%) |
FM |
最大偏差 |
N × 1MHz |
設定確度 |
設定の < 2% + 20Hz |
変調周波数応答 |
<3dB (10Hz~100kHz) |
PM |
最大偏差 |
N x 5rad |
偏差精度 |
設定の < 1% + 0.1rad |
変調周波数応答 |
<3dB (10Hz~100kHz) |
パルス
(オプション) |
オン/オフ比 |
> 70dB (100kHz ≦ f ≦ 3GHz) |
立上り/立下り
(10%/90%) |
<50ns, 10ns(代表値) |
モード |
シングル・パルス,パルス・トレイン |
一般 |
フロント・パネル・コネクタ |
RF出力,内部変調ジェネレータ出力 |
リア・パネル・コネクタ |
外部トリガ入力,信号有効出力,パルス入力/出力,
外部変調信号入力,リファレンス入力&出力 |
インターフェース |
USBホスト&デバイス,LAN |
ディスプレイ |
TFT LCD,解像度:320×240,サイズ:3.5インチ |
寸法 ・ 重量 |
261.5mm (W) × 112.0mm (H)× 318.4mm (D)
4.2kg |
■オプション
品番 |
品名 |
MS2685DSG-800-PUG |
パルストレインジェネレータ |
MS2685DSG-800-PUM |
パルス変調パルスジェネレータ |
MS2685OCXO-B08 |
高安定度OCXOリファレンスクロック |
MS2685RM-1-DG1000Z |
ラックマウントキット(1台用) |
MS2685RM-2-DG1000Z |
ラックマウントキット(2台用) |
|
