■特徴
●データメモリが、従来品よりも増え、1,000データが可能です。
●締付日時が記録できます。(従来品にはありません。)
●新型表示パネルにグラフィック有機ELを採用。暗い場所でも、スムースに読み取れます。
●各操作・合否判定が音で確認できます。
●目標トルクを設定(プリセット)すると、到達点に近づく変化音が確認でき、音階による締め付け管理ができます。
●プリンタ(オプション)を接続して、データの記録、統計処理が行えます。
●電源は高性能リチウムイオン電池18650(2600mAh 3.7V 9.62Wh)。重量48g

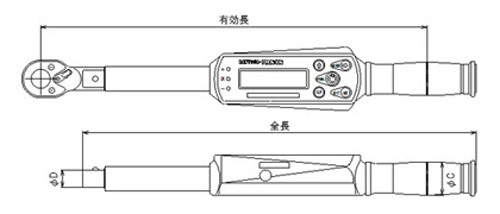

■寸法図
■仕様
総合精度 |
±1%+1digit |
表示部 |
グラフィック有機EL素子 4桁 |
測定モード |
R:連続表示
A:ピークホールド
B:連続ピークホールド |
測定方法 |
L/R自動切換(方向はL又はRの表示) |
使用温度範囲 |
0~40℃ |
電源 |
充電式リチウムイオン電池
(18650 1本) |
電池寿命 |
約20時間(フル充電の場合) |
バッテリーアラーム |
表示部のバッテリーマーク点滅表示 |
充電時間 |
3~4時間 |
パワーオフ |
オートパワーオフ(30分)ON/OFF選択 |
ゼロ調整 |
オートゼロ |
オートクリア |
負荷によるオートクリアON/OFF選択 |
目標値設定 |
FUNOスイッチによりプリセット設定
(公差設定±0~10%) |
目標値接近ブザー |
3種類の音源選択及びOFF |
メモリー |
1,000データ
(オートメモリーON/OFF選択及び手動入力) |
メモリーデータ |
トルク値及び西暦による日付、時間 |
単位 |
N・m |
出力信号 |
プリンタ出力 |
オーバートルク |
ブザー警告音 |
品番 |
精度保証
トルク範囲
(左右) |
最小
読取値 |
有効長 |
全長
(約) |
主要寸法 |
質量
(約) |
φD |
φC |
N・m |
mm |
mm |
mm |
kg |
ME29TC-N10REVN |
1~10 |
0.01 |
295 |
314 |
10 |
35 |
0.8 |
ME29TC-N50REVN |
5~50 |
0.01 |
330 |
342 |
12 |
0.9 |
ME29TC-N100REVN |
10~100 |
0.1 |
382 |
386 |
15 |
1.1 |
ME29TC-N200REVN |
20~200 |
0.1 |
411 |
404 |
18 |
1.25 |
ME29TC-N300REVN |
30~300 |
0.1 |
557 |
535 |
22 |
1.8 |
ME29TC-N500REVN |
50~500 |
0.1 |
1,045 |
1,063 |
30 |
34 |
4.2 |
ME29TC-N1000REVN |
100~1,000 |
1 |
1,407 |
1,417 |
34 |
7.6 |

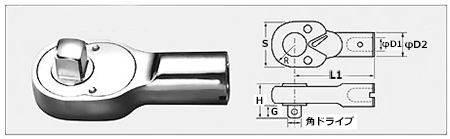

■対応ヘッド部寸法
本体品番 |
角ドライブ |
S |
H |
G |
R |
L1 |
φD1 |
φD2 |
ME29TC-N10REVN |
6.35 (1/4" ) |
24 |
19 |
7.5 |
12 |
45 |
10 |
16 |
ME29TC-N50REVN |
9.53(3/8") |
32 |
25 |
11 |
16 |
55 |
12 |
18 |
ME29TC-N100REVN |
12.7 (1/ 2") |
39.4 |
31 |
14 |
19 .7 |
65 |
15 |
24 |
ME29TC-N200REVN |
46 |
33 |
15.4 |
23 |
80 |
18 |
26 |
ME29TC-N300REVN |
19.05 (3/ 4") |
54 |
42.5 |
20 |
27 |
100 |
22 |
30 |
ME29TC-N500REVN |
76 |
58 |
27 |
38 |
130 |
34 |
45 |
ME29TC-N1000REVN |
25.4 (1") |
87 |
61 |
27 |
43.5 |
160 |
38 |
52 |
|
