■概要
クランプメータは配線をクランプする（はさみこむ）ことにより、回路を切断することなく、通電状態のままで電流を測定することができる非常に便利な測定器です。一般のマルチメーターの場合は敗戦を切断して電流測定回路をつなぐ必要がありますが、クランプメーターは敗戦をクランプするだけで電流を測定することができ、回路への影響も少なく、大電流も簡単に測定することができます。
■真の実効値測定（二乗演算回路＝RMS）について
●ゆがんだ波形でも正確に測定
サイリスタおよびインバータ制御等の省エネルギー設備により高調波成分を含む歪んだ電流波形の測定をした場合、平均値形測定器は真の実効値形測定器と比べ測定値に誤差が生じることがあります。歪みが多い回路には実効値形測定器をご使用ください。（商用周波数：正弦波（50/60Hz）に歪みが生じていなければ、実効値タイプ平均値タイプ共に同じ測定値を指示します）
RMSタイプの測定器は、瞬時瞬時の波形を内部演算していますので、歪んだ波形の真の実効値測定が可能です。ある波形の瞬時値の二乗を1周期間で平均した値の平方根を実効値といいます。

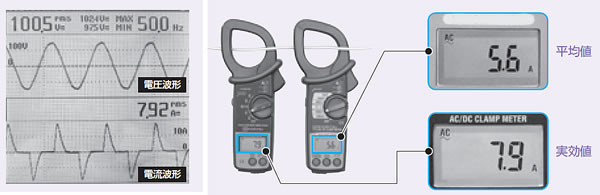

※上記はサイリスタ制御のモータ負荷を測定したものです。真の実効値タイプの測定器は7.9Aを指示するのに対して、平均値タイプは5.6Aを指示します。
■タイプ
| MB23EL-2608AK |
MB23EL-2031K |
 |
 |
アナログクランプのスタンダード
・非常用電源チェックも可能な直流電圧計付
・別売温度プローブにより温度測定が可能
・使用性の良いティアドロップコア採用
・最小分解能0.2A |
小型・軽量ミニクランプ
・ AC20/200Aのレンジ切換
・データホールド機能付
・電源及びレンジスイッチはロータリータイプ
・最小分解能0.01A |
| MB23EL-2117RK |
MB23EL-2002PAK |
 |
 |
・国際規格に準拠した安全設計
・歪んだ波形でも正確に測定できる真の
実効値測定
・最大測定電流 AC 1000A
・最小分解能 0.01A
・被測定導体径 最大φ33mm
・活線チェックが可能なNCV機能 |
AC2000Aまでの大電流が測定可能
・φ55の大型ティアドロップコア採用
・記録計出力端子付
・電圧、抵抗レンジ付の多機能タイプACクランプ
・最小分解能0.1A |
| MB23EL-2002RK |
MB23EW-2204RK |
|
|
AC2000Aまでの大電流が測定可能
・φ55の大型ティアドロップコア採用
・記録計出力端子付
・電圧、抵抗レンジ付の多機能タイプACクランプ
・ひずみ波やサイリスタ波形に強い真の実効値指示
・最小分解能0.1A |
・柔軟かつ軽量なフレキシブルセンサの採用
・最大値/最小値表示機能付
・暗所で見易いバックライト付
・国際安全規格IEC61010-1,IEC61010-2-032
CAT IV 600V/CAT III 1000Vに準拠した安全設計
・最小分解能0.001A |
| MB23EW-2210RK |
|
|
|
実効値タイプのACフレキシブルクランプ
・柔軟かつ軽量なフレキシブルセンサの採用
・最大AC3000A（真の実効値）まで測定可能
・最大値/最小値表示機能付
・暗所で見易いバックライト付
・国際安全規格IEC61010-1,IEC61010-2-032
CAT IV 600V/CAT III 1000Vに準拠した安全設計
・最小分解能0.01A |
|
■仕様
| 品番 |
MB23EL-2608AK |
| 交流電流 |
6/15/60/150/300A 最大目盛値の±3％ |
| 交流電圧 |
150/300/600V 最大目盛値の±3％ |
| 直流電圧 |
60V 最大目盛値の±3％ |
| 抵抗 |
1/10kΩ（中央値25/250Ω）目盛長の±2％ |
| 耐電圧 |
AC3700V/1分間 |
| 温度 |
-20℃～+150℃（別売温度プローブ7060を使用して）
±5℃（0℃～+100℃） ±10℃（その他の範囲） |
| 被測定導体径 |
最大φ33mm |
| 周波数範囲 |
50Hz/60Hz |
| 適合規格 |
IEC 61010-1(JIS C 1010-1) CAT III 300V 汚染度2
CAT II 600V 汚染度2
IEC 61010-031(JIS C 1010-31)
IEC 61010-2-032(JIS C 1010-2-32) |
| 使用電池 |
単3形乾電池R6（1.5V）×1 |
| 外形寸法 |
193（L）×78（W）×39（D）mm |
| 質量 |
約275g （電池含む） |
| 付属品 |
測定コード
ヒューズ [0.5A/600V]×2 （1本）
携帯用ケース
単3形乾電池R6×1，取扱説明書 |
| 価格 |
¥7,500 |
| 品番 |
MB23EL-2031K |
| 交流電流 |
20.00A
±2.0％rdg±5dgt(50Hz～1kHz)
200.0A
±2.0％rdg±5dgt(50/60Hz)
±3.0％rdg±10dgt(40Hz～1kHz) |
| 被測定導体径 |
最大φ24mm |
| 応答時間 |
約1秒 |
| 適合規格 |
IEC 61010-1(JIS C 1010-1) CAT III 300V 汚染度2 |
| 使用電池 |
ボタン型電池LR-44（1.5V）×2
※連続使用可能時間 約100時間（オートパワーオフ約10分） |
| 外形寸法 |
147（L）×58.5（W）×26（D）mm |
| 質量 |
約100g（電池含む） |
| 付属品 |
携帯用ケース
ボタン型電池LR-44×2，取扱説明書 |
| 価格 |
¥8,600 |
| 品番 |
MB23EW-2117RK |
| 交流電流 |
60.00/600.0/1000A（オートレンジ）
±1.5％rdg±4dgt [45 ～ 65Hz]
±2.0％rdg±5dgt [40 ～ 1kHz] |
| 交流電圧 |
60.00/600.0V（オートレンジ）
±1.0％rdg±2dgt [45 ～ 65Hz](600V)
±1.5％rdg±4dgt [40 ～ 1KHz](60/600V) |
| 直流電圧 |
60.00/600.0V（オートレンジ）
±1.0％rdg±3dgt(60V)
±1.2％rdg±3dgt(600V) |
| 抵抗 |
600.0Ω/6.000/60.00/600.0kΩ（オートレンジ
）±1.0％rdg±5dgt(600Ω)
±2.0％rdg±3dgt(6/60/600kΩ) |
| 導通 |
600Ω(90Ω以下でブザー鳴動) |
| 被測定導体径 |
最大φ33mm |
| 連続使用可能時間 |
約170時間（NCV LED消灯時、R03使用時）
（オートパワーセーブ 約10分） |
| 適合規格 |
IEC 61010-1 CAT IV 300V、CAT III 600V 汚染度2
IEC 61010-031、IEC 61010-2-032、
IEC 61010-2-033、IEC 61326-2-2(EMC)、
IEC 60529 IP40、EN 50581(RoHS) |
| 使用電池 |
単4形乾電池 R03/LR03(1.5V) × 2 |
| 外形寸法 |
204(L) × 81(W) × 36(D) mm |
| 質量 |
約220g （電池含む） |
| 付属品 |
測定コード、携帯用ケース、単4形乾電池(R03)×2，取扱説明書 |
| 価格 |
¥10,500 |
| 品番 |
MB23EL-2002PAK |
MB23EL-2002RK |
| 測定機能 |
測定方式 |
400.0/2000A
±1％rdg±3dgt
(0～400A)(50/60Hz)
±2％rdg±3dgt
(0～400A)(40Hz～1kHz)
±1％rdg±3dgt
(0～1500A)(50/60Hz)
±3％rdg±3dgt
(0～1500A)(40Hz～1kHz)
±3％rdg
(1501～2000A)(50/60Hz) |
交流電流 |
400.0/2000A
±1.5％rdg±3dgt
(0～400A)(45～65Hz)
±2.5％rdg±3dgt
(0～400A)(40Hz～1kHz)
±2％rdg±5dgt
(0～1500A)(45～65Hz)
±3％rdg±5dgt
(0～1500A)(40Hz～1kHz)
±4％rdg
(1501～2000A)(50/60Hz) |
| 交流電圧 |
40.00/400.0/750V
±1％rdg±2dgt(50/60Hz)
±1.5％rdg±3dgt(40Hz～1kHz) |
| 直流電圧 |
40.00/400.0/1000V ±1％rdg±2dgt |
| 抵抗 |
400.0Ω/4.000/40.00/400.0kΩ ±1.5％rdg±2dgt |
| 導通 |
400.0Ω （50±35Ω以下でブザー鳴動） |
| 耐電圧 |
AC5550V/1分間 |
| クレストファクタ |
- |
3以下：確度+1％(45～65Hz)
波高値 AC3000A/1200V以下 |
| 被測定導体径 |
最大φ55mm |
| 出力 |
記録計出力：
AC400Aに対してDC400mV
AC2000Aに対してDC200mV |
| 連続使用可能時間 |
約150時間
(オートスリープ約10分) |
約80時間
(オートスリープ約10分) |
| 適合規格 |
IEC 61010-1(JIS C 1010-1)
CAT III 600V 汚染度2
CAT II 1000V 汚染度2
IEC 61010-031(JIS C 1010-31)
IEC 61010-2-032(JIS C 1010-2-32)
IEC 61326-1 |
| 使用電池 |
単3形乾電池R6（1.5V）×2 |
| 外形寸法 |
247（L）×105（W）×49（D）mm |
| 質量 |
約470g（電池含む） |
| 付属品 |
測定コード、出力プラグ、携帯用ケース、
単3形乾電池R6×2，取扱説明書 |
| オプション |
出力コード |
| 価格 |
￥17,500 |
￥19,300 |
| 品番 |
MB23EW-2204RK |
MB23EW-2210RK |
交流電流
（RMS） |
レンジ |
4.000/40.00/400.0A |
30.00/300.0/3000A |
| 確度 |
±3％rdg±5dgt [45～500Hz]
（センサ中心測定にて）※1 |
| クレストファクタ |
フルスケール＜1.6、ハーフスケール＜3.2
有効入力波高値は各レンジの√2倍とする |
| 被測定導体径 |
最大φ70mm |
最大φ150mm |
| 導体位置による誤差 |
センサ中心測定の確度に対し |
| 最大2％加算 |
最大3％加算 |
| 過負荷保護 |
AC500A/10秒間 |
| 適合規格 |
IEC 61010-1、IEC 61010-2-032
CAT Ⅳ 600V/CAT Ⅲ 1000V 汚染度2
IEC 61326-1（EMC）、IEC 60529 IP40、EN50581（RoHS） |
| 使用温湿度範囲 |
0～＋50℃ 80％以下（結露のないこと） |
| 保存温湿度範囲 |
－10～＋60℃ 70％以下（結露のないこと） |
| 使用電池 |
単4形乾電池 R03/LR03(1.5V）×2
※連続使用可能時間 LR03使用時 約120時間
（オートパワーオフ約15分） |
| 外形寸法 |
本体部 |
120（L）×70（W）×26（H）mm |
| センサケーブル径 |
約φ5.5mm |
約φ8.5mm |
| コード長 |
約1.8m ※センサ一体型 |
| 質量 |
約200g（電池含む） |
約300g（電池含む） |
| 付属品 |
携帯用ケース、単4形乾電池 LR03×2、取扱説明書 |
| 価格 |
￥26,200 |
￥26,200 |
※1 確度保証範囲 ：0.02A～
|
