非接触電圧/電流計/ 品番 M74T6-1000F 【詳細表示】
商品番号 M74T6-1000F 価 格
非接触電圧/電流計M74T6-1000F 非接触電圧・電流同時測定
安全に非接触電圧測定
スピーディーに電流・電圧同時測定
非接触電圧/電流計
品番 M74T6-1000F
価格 ¥36,000-
■特長
●メーカー独自開発の技術を用い、対象のケーブルを挟むだけで対地間の電圧測定が可能(※1)
●さらに電流も非接触で同時測定が可能
●クランプとテスターの役割がこの1台に


■電圧測定の電界検出と電流測定の磁界検出という異なる回路方式を、一台の測定器に搭載。
非接触電圧測定では、本製品内部の基準信号(既知の振幅と周波数)と合成された測定対象の信号(未知の振幅と周波数)を電子センサーで検出し、目的の電圧値と周波数が得られます。

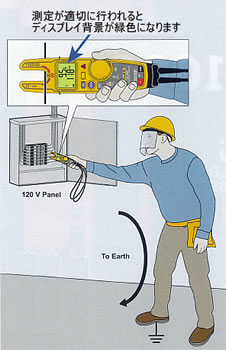

電圧測定時は、使用者がアースに対する容量性の経路になることで適切に機能します。
そのため下図のように、本器背面にある接点に触れながら測定を実施して下さい。


絶縁グローブ、絶縁靴の着用が義務付けられていたり、使用者の足下が絶縁床材であったりする場合は、この経路が遮断されます。
本器のCOMテスリード(黒)を使って分電盤の金属扉などのアースに接続してから測定して下さい。
またアースを基準としないフローティング電圧測定の場合はテスリード(赤・黒)を使って測定して下さい。



■測定仕様
  測定レンジ 確度
ジョー
交流電圧(※1) 1000V ±(3%+3カウント) 45Hz-66Hz(※2)
交流電流 200.0A ±(3%+3カウント) 45Hz-66Hz
周波数 45Hz-66Hz ±(1%+カウント) (※2)
テストリード
交流電圧 1000V ±(1.5%+2カウント) 45Hz-66Hz
直流電圧 1000V ±(1%+2カウント)
抵抗 1000Ω/10.00kΩ/100.0kΩ ±(1%+2カウント)
測定カテゴリー 1000V CAT Ⅲ 600V CAT Ⅵ
(※1)非接触電圧測定には本製品とアース間の容量結合が必須条件となります。
 測定者を介して結合するか、付属テストリードで外部アースに接続して下さい。
(※2)外部アース接続がない場合は確度に3%を加えます。

■基本仕様
校正期間 1年
寸法 61.1mm×259.3mm×43.8mm
最大導体径 17.8mm
電池(寿命) 単3電池×2(非接触電圧測定で200時間)
防水・防塵(IP) IP52
付属品 本体 単3電池×2
その他 バックライト、データホールド
付属品 TPI フラットテストリード



■推奨アクセサリー
品番 品名 価格
M74AC-285F ワニ口クリップ ¥Mail-
M74H-T6F ベルト・ホルスター ¥Mail-
M74PV-24FSF プルービンクユニット ¥Mail-
M74TP-AKF 吊下キット ¥Mail-

運賃、および消費税は、記載価格には、含まれていません。
