■特長
●日本語メ二ュー対応
●周波数帯域: 500MHz, 350MHz, 200MHz, 100MHz, 50Ω入力付き
●2または4アナログ・チャンネル。16デジタル・チャンネル(M2685MSシリーズ)
●低ノイズ・フロアー。垂直軸レンジ:1mV/div~5V/div
●水平軸14div
●最高サンプル・レート
アナログ・チャンネル4GSa/s
デジタル・チャンネル1GSa/s (M2685MSシリーズ)
●多様なトリガ機能と統計処理付自動測定
●自動測定の結果を、履歴としてグラフまたは表形式で表示
●シリアル・パス・トリガ・サポートとデコード(オプション)
●外部トリガ入力
●インターフェース : USBホスト&デバイス, LAN (LXI), AUX(トリガ出力、パス/フェイル信号出力)、VGA
●9インチWVGA(800×480)ディスプレイ
■ウルトラビジョン
|
|
●レコード長(最大):
アナログ・チャンネル140Mポイント(標準)
デジタル・チャンネル28Mポイント(標準)
●高速波形取り込み:
アナログ・チャンネル最高 110,000wfms/s
デジタル・チャンネル最高 85,000wfms/s

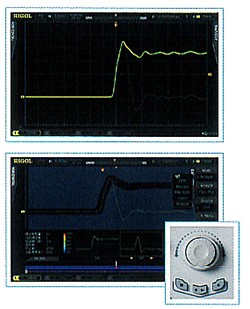

●マルチレベル輝度階調波形表示(最高256レベル)
●リアルタイム波形レコード&リプレイ&解析:
アナログ・チャンネル最高200,000フレーム
デジタル・チャンネル最高64,000フレーム
自動的に工ラーフレームの数と位置を解析
※デジタル・チャンネルでも動作 |
■ミクスド・シグナル解析
|
|
●16chデジタル・チャンネル
●最高1GSa/sサンプル・レート
●最大28Mポイント・レコード長
●簡単なチャンネル・グルーピング
●豊富なロジック・レベル・サポート
●ウルトラビジョン・テクノロジー |
■シリアスバス解析(オプション)
|
|
●RS232C、I2C、SPI、CAN、USB、FlexRayトリガ機能(標準)
●RS232C、I2C、SPI、CAN、FlexRayデコード機能(オプション) |
■仕様
品番 |
M2685DS-4012 |
M2685DS-4014 |
M2685DS-4022 |
M2685DS-4024 |
アナログ周波数帯域 |
100MHz |
200MHz |
|
アナログチャンネル |
2 |
4 |
2 |
4 |
デジタルチャンネル |
- |
最高サンプル
レート |
アナログ
チャンネル |
4GSa/s ハーフ・チャンネル
2GSa/s 全チャンネル |
デジタル
チャンネル |
- |
最大
レコード長 |
アナログ
チャンネル |
140Mポイントハーフ・チャンネル, 70Mポイント |
デジタル
チャンネル |
- |
寸法 |
440mm(W)x218mm(H)x130mm(D) |
重量 |
4.8kg ±0.2kg |
価格 |
¥341,000 |
¥408,000 |
¥418,000 |
¥458,000 |
品番 |
M2685DS-4032 |
M2685DS-4034 |
M2685DS-4052 |
M2685DS-4054 |
アナログ周波数帯域 |
350MHz |
500MHz |
アナログチャンネル |
2 |
4 |
2 |
4 |
デジタルチャンネル |
- |
最高サンプル
レート |
アナログ
チャンネル |
4GSa/s ハーフ・チャンネル
2GSa/s 全チャンネル |
デジタル
チャンネル |
- |
最大
レコード長 |
アナログ
チャンネル |
140Mポイントハーフ・チャンネル, 70Mポイント |
デジタル
チャンネル |
- |
寸法 |
440mm(W)x218mm(H)x130mm(D) |
重量 |
4.8kg ±0.2kg |
価格 |
¥705,000 |
¥848,000 |
¥890,000 |
¥1,150,000 |
品番 |
M2685DS-4014E |
M2685DS-4024E |
アナログ周波数帯域 |
100MHz |
200MHz |
アナログ・チャンネル |
4 |
4 |
デジタル・チャンネル |
- |
最高サンプル
レート |
アナログチャンネル |
2GSa/s 全チャンネル |
デジタルチャンネル |
- |
最大レコード長 |
アナログチャンネル |
140Mポイントハーフ・チャンネル、14Mポイント |
デジタルチャンネル |
- |
寸法 |
440mm(W)x218mm(H)x130mm(D) |
重量 |
4.8kg ±0.2kg |
価格 |
¥238,000 |
¥288,000 |
品番 |
M2685MS-4012 |
M2685MS-4014 |
M2685MS-4022 |
M2685MS-4024 |
アナログ周波数帯域 |
100MHz |
200MHz |
アナログチャンネル |
2 |
4 |
2 |
4 |
デジタルチャンネル |
16 |
最高サンプル
レート |
アナログ
チャンネル |
4GSa/s ハーフ・チャンネル
2GSa/s 全チャンネル |
デジタル
チャンネル |
1GSa/s 全チャンネル(M2685MS モデルのみ) |
最大
レコード長 |
アナログ
チャンネル |
140Mポイントハーフ・チャンネル
70Mポイント |
デジタル
チャンネル |
28Mポイント |
寸法 |
440mm(W)x218mm(H)x130mm(D) |
重量 |
4.8kg ±0.2kg |
価格 |
¥498,000 |
¥559,000 |
¥550,000 |
¥600,000 |
品番 |
M2685MS-4032 |
M2685MS-4034 |
M2685MS-4052 |
M2685MS-4054 |
アナログ周波数帯域 |
350MHz |
500MHz |
アナログチャンネル |
2 |
4 |
2 |
4 |
デジタルチャンネル |
16(M2685MSモデルのみ) |
最高サンプル
レート |
アナログ
チャンネル |
4GSa/s ハーフ・チャンネル
2GSa/s 全チャンネル |
デジタル
チャンネル |
1GSa/s 全チャンネル(M2685MS モデルのみ) |
最大
レコード長 |
アナログ
チャンネル |
140Mポイントハーフ・チャンネル
70Mポイント |
デジタル
チャンネル |
28Mポイント |
寸法 |
440mm(W)x218mm(H)x130mm(D) |
重量 |
4.8kg ±0.2kg |
価格 |
¥858,000 |
¥1,000,000 |
¥1,080,000 |
¥1,298,000 |
■オプション
品番 |
品名 |
価格 |
M2685RM-DS4000 |
ラックマウントキット |
¥Mail |
M2685RP7080 |
アクティブ差動プローブ |
¥Mail |
M2685RP7080S |
アクティブシングルエンドプローブ |
¥Mail |
M2685SD-AUTO-DS400 |
CANデコードキット |
¥Mail |
M2685SD-FlexRay-DS4000 |
FlexRayデコードキット |
¥Mail |
M2685SD-I2C/SPI-DS4000 |
I2C/SPIデコードキット |
¥Mail |
M2685SD-RS232-DS4000 |
RS232/UARTデコードキット |
¥Mail |
M2685BND-MSO/DS4000 |
デーコードキット4種セット |
¥Mail |
|
