デジタルオシロスコープ/M2685DS-1054Z

デジタルオシロスコープ／ 品番　M2685DS-1054Z

【詳細表示】

商品番号

M2685DS-1054Z

価　格

多機能かつ高性能なデジタル・オシロスコープです。
極めて長いメモリ長、広いダイナミック・レンジ、鮮やかな表示、優れた波形キャプチャ率、および広範なトリガ機能を特徴とすることから、通信や航空宇宙産業、防衛、組み込み式システム、コンピュータ、研究および教育など各種分野で役立つ試運転用計器です。
また、組み込み設計および試験分野を対象とした混合信号デジタル・オシロスコープを用いることで、アナログ信号とデジタル信号を同時に測定することができます。

デジタルオシロスコープ
品番　M2685DS-1054Z
価格は下記をご覧下さい

■製品特長
●日本語メニュー対応
●周波数帯域:100MHz,70MHz,50MHz
●4アナログチャンネル、16デジタルチャンネル(M2685MSシリーズ)
●最高サンプル・レート:1GSa/s
●低ノイズ・フロアー、垂直軸レンジ:1mV/div～10V/div
●水平軸　12div
●自動測定の結果を、履歴としてグラフまたは表形式で表示
●シリアル・バス・トリガ&デコード(オプション、RS232,I2C,SPI)
●2チャンネル　25MHz　信号発生器内蔵（M2685MSシリーズ、M265DS-**Z-Sシリーズ）
●インタフェースはUSBホスト&デバイス(PictBridgeサポート)、LAN（LXI）、AUX（トリガ出力、パス/フェイル信号出力）
●7インチWVGA(800×480)ディスプレイ

●レコード長(最大):12Mポイント/24Mポイント(オプション)
●高速波形取り込み:最高30,000wfms/s
●マルチレベル輝度階調波形表示
●リアルタイム波形レコード&リプレイ:最高60,000フレーム(オプション)
※Y-Tモードでのみ動作
※デジタル・チャンネルでも動作

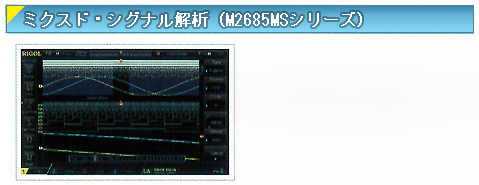

●16chデジタル・チャンネル
●最高1GSa/sサンプル・レート
●最大24Mポイント・レコード長(オプション)
●簡単なチャンネル・グルーピング
●豊富なロジック・レベル・サポート

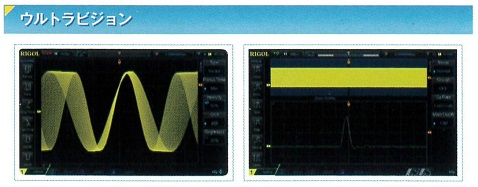

●ウルトラビジョン・テクノロジー

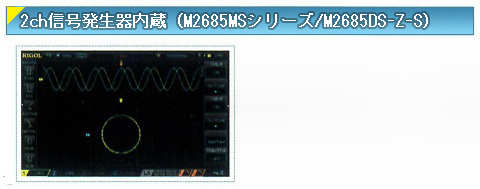

●2ch任意波形/ファンクション・ジェネレータ内蔵
●サンプルレート　200MSa/s
●垂直分解能14ビット
●最高出力周波数25MHz
●振幅レンジ　20mVpp～5Vpp(ハイ・インピーダンス)

■標準アクセサリ
●電源ケーブル(各国規格に適合)
●USBケーブル
●バッシブ・プロープ4本(150MHz)
●ロジック・アナライザ・プローブ(M2685MSのみ)
●クイック・ガイド
●リソースCD(ユーザー・ガイドとアプリケーション・ソフトウェアを含む)

■仕様

品番		M2685DS-1054Z
アナログ周波数帯域		50MHｚ
アナログチャンネル		4
デジタルチャンネル(MSO)		-
信号発生器内藏		-
最高サンプルレート	アナログチャンネル	1GSa/s(1チャンネル) 500MSa/s(2チャンネル) 250MSa/s(3/4チャンネル)
最高サンプルレート	デジタルチャンネル	-
最大レコード長	アナログチャンネル	12Mポイント(1チャンネル) 6Mポイント(2チャンネル) 3Mポイント(3/4チャンネル) 24Mポイント(1チャンネル) 12Mポイント(2チャンネル) 6Mポイント(3/4チャンネル)^※
最大レコード長	デジタルチャンネル	-
寸法/重量		313.1mm(W)x160.8mm(H)x122.4mm(D) 3.2kg±0.2kg
価格		￥45,580

※オプション

品番		M2685DS-1074Z	M2685MS-1074Z	M2685DS10-74Z-S	M2685MS-1074Z-S
アナログ周波数帯域		70MHz
アナログチャンネル		4
デジタルチャンネル		-	16	-	16
信号発生器内藏		-		〇
最高サンプルレート	アナログチャンネル	1GSa/s(1チャンネル) 500MSa/s(2チャンネル) 250MSa/s(3/4チャンネル)
最高サンプルレート	デジタルチャンネル	-	1GSa/s (8チャンネル) 500MSa/s (16チャンネル)	-	1GSa/s (8チャンネル) 500MSa/s (16チャンネル)
最大レコード長	アナログチャンネル	12Mポイント(1チャンネル) 6Mポイント(2チャンネル) 3Mポイント(3/4チャンネル) 24Mポイント(1チャンネル) 12Mポイント(2チャンネル) 6Mポイント(3/4チャンネル)^※
最大レコード長	デジタルチャンネル	-	12Mポイント (8チャンネル) 6Mポイント (16チャンネル) 24Mポイント (8チャンネル) 12Mポイント (16チャンネル)^※	-	12Mポイント (8チャンネル) 6Mポイント (16チャンネル) 24Mポイント (8チャンネル) 12Mポイント (16チャンネル)^※
寸法/重量		313.1mm(W)x160.8mm(H)x122.4mm(D) 3.2kg±0.2kg
価格		￥56,640	￥86,400	￥84,800	￥109,600

※オプション

品番		M2685DS-1104Z	M2685MS-1104Z	M2685DS-1104Z-S	M2685MS-1104Z-S
アナログ周波数帯域		100MHz
アナログチャンネル		4
デジタルチャンネル		-	16	-	16
信号発生器内藏		-		〇
最高サンプルレート	アナログチャンネル	1GSa/s(1チャンネル) 500MSa/s(2チャンネル) 250MSa/s(3/4チャンネル)
最高サンプルレート	デジタルチャンネル	-	1GSa/s (8チャンネル) 500MSa/s (16チャンネル)	-	1GSa/s (8チャンネル) 500MSa/s (16チャンネル)
最大レコード長	アナログチャンネル	12Mポイント(1チャンネル) 6Mポイント(2チャンネル) 3Mポイント(3/4チャンネル) 24Mポイント(1チャンネル) 12Mポイント(2チャンネル) 6Mポイント(3/4チャンネル)^※
最大レコード長	デジタルチャンネル	-	12Mポイント (8チャンネル) 6Mポイント (16チャンネル) 24Mポイント (8チャンネル) 12Mポイント (16チャンネル)^※	-	12Mポイント (8チャンネル) 6Mポイント (16チャンネル) 24Mポイント (8チャンネル) 12Mポイント (16チャンネル)^※
寸法/重量		313.1mm(W)x160.8mm(H)x122.4mm(D) 3.2kg±0.2kg
価格		￥74,400	￥97,600	￥108,000	￥121,600

■オプション

品　　番	品　　名	価格
M2685AT-DS1000Z	拡張トリガ	￥Mail
M2685BAG-G1	ソフトキャリングバッグ	￥Mail
M2685MEM-DS1000Z	レコード長拡張	￥Mail
M2685REC-DS1000Z	波形レコード＆プレイバック	￥Mail
M2685RM-DS1000Z	ラックマウントキット	￥Mail
M2685SA-DS1000Z	シリアル解析	￥Mail

運賃、および消費税は、記載価格には、含まれていません。
