■特長 M2685DG-1022ZRに2Mポイント、M2685DG-1032ZRとM2685DG-1062ZRには8Mポイントのメモリを備え、すべてのモデルにオプションで16Mポイント・メモリを搭載可能です。また、すばやく簡単に使用することができる160の波形を内蔵しています。
このシリーズは±1ppmの周波数安定度および-125dBc / Hzの位相雑音により高い信号忠実度と低ノイズを実現します。最高200MSa/sのサンプル・レートと、大きな出力の中の小さな電圧変化を詳細に生成可能な14ビット垂直分解能を提供します。AM、FM、PM、ASK、FSK、PSK、PWMなどの変調機能も提供します。
●60MHz, 30MHz, 25MHz 最高出力周波数
●200MSa/s サンプル・レート
●14ビット垂直分解能
●2チャンネル出力, 全機能
●最大16Mポイント(オプション)任意波形メモリ

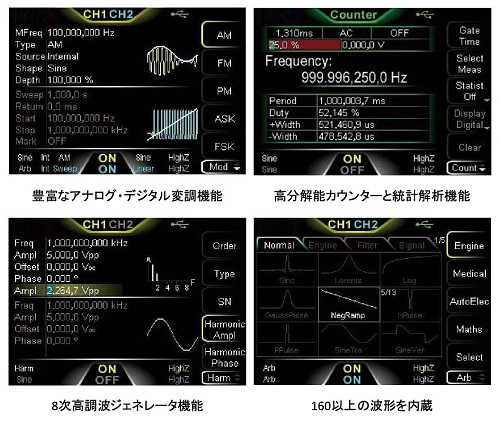

●7桁/s, 200MHzカウンタ
●8次高調波ジェネレータ機能
●SiFiテクノロジにより最小200psの低ジッタを実現
●±1ppm高周波数安定度
●-125dBc/Hz 低位相ノイズ
●波形加算機能標準装備
●インタフェース:LAN (LXI Core Device 2011), USBホスト&デバイス
■仕様
品番 |
M2685DG-1022ZR |
M2685DG-1032ZR |
M2685DG-1062ZR |
チャンネル |
2 |
最高周波数 |
25 MHz |
30 MHz |
60 MHz |
サンプル・レート |
200MSa/s |
波形 |
基本波形 |
正弦波,方形波,ランプ,パルス,ノイズ |
内蔵任意波形 |
正弦波を含む160種類, 指数立上り, 指数立下り,心電図,
ガウス,ヘイバーサイン,ローレンツ,デュアルトーン信号, DC電圧, その他 |
周波数範囲 |
正弦波 |
1μHz~25MHz |
1μHz~30MHz |
1μHz~60MHz |
方形波 |
1μHz~25MHz |
1μHz~25MHz |
1μHz~25MHz |
ランプ |
1μHz~500kHz |
1μHz~500kHz |
1μHz~1MHz |
パルス |
1μHz~15MHz |
1μHz~15MHz |
1μHz~25MHz |
高調波 |
1μHz~10MHz |
1μHz~10MHz |
1μHz~20MHz |
ノイズ(-3dB) |
25MHz 帯域幅 |
30MHz 帯域幅 |
60MHz 帯域幅 |
任意波形 |
1μHz~10MHz |
1μHz~10MHz |
1μHz~20 MHz |
分解能 |
1μHz |
精度 |
設定値の±1ppm, 18℃~ 28℃ |
出力特性 振幅(50Ω負荷) |
レンジ |
≦10MHz: 2.5mVpp~10Vpp
≦30MHz: 2.5mVpp~5.0Vpp
≦60MHz: 2.5mVpp~2.5Vpp |
精度 |
代表値 (1kHz正弦波, 0Vオフセット, >10mVpp, 自動)
設定値の±1%±1 mV |
フラットネス |
代表値 (正弦波, 2.5Vpp) ≦10MHz ±0.1dB ≦60MHz ±0.2dB |
分解能 |
0.1mVpp or 4 桁 |
オフセットレンジ |
±5V (ピークAC+DC) |
オフセット精度 |
±(設定値の1% + 5mV + 振幅の0.5%) |
波形出力 |
出力インピーダンス |
50Ω (代表値) |
保護 |
短絡保護,過負荷時自動出力無効機能 |
変調特性 |
変調タイプ |
AM, FM, PM, ASK, FSK, PSK, PWM |
バースト機能
キャリア波形 |
正弦波、方形波、ランプ、ノイズ、任意波形(DCを除く) |
掃引機能
キャリア波形 |
正弦波、方形波、ランプ、ノイズ、任意波形(DCを除く) |
周波数カウンタ |
機能 |
周波数, 周期, 正方向/負方向パルス幅, デューティ比 |
周波数分解能 |
7桁/s (ゲート時間 = 1s) |
周波数レンジ |
1uHz~200MHz |
一般 |
寸法 ・ 重量 |
261.5mm (W) × 112mm (H) × 318.4mm (D) ・ 3.2kg |
任意波形 |
波形長 |
2Mポイント
(16Mオプショ ン) |
8Mポイント (16Mポイント・オプショ ン) |
垂直分解能 |
サンプル・レート |
200MSa/s |
最小立上り/立下り 時間 |
<5ns代表値: (1 Vpp) |
ジッタ(実効値) |
?5MHz 2ppm + 200ps,>5MHz 200ps(代表値): (1 Vpp) |
編集モード |
ポイント編集,ブロック編集,挿入内蔵波形 |
高調波出力 |
高調波次数 |
8 |
高調波タイプ |
偶数高調波,奇数高調波,次数高調波,ユーザー |
高調波振幅 |
各次高調波振幅設定可能 |
高調波位相 |
各次高調波位相設定可能 |
価格 |
¥68,000 |
¥88,000 |
¥108,000 |
■オプション
品番 |
品名 |
価格 |
M2685AM-DG1000ZR |
16Mポイント任意波形メモリ |
¥Mail |
M2685RM1-DG1000ZR |
ラックマウントキット(1台用) |
¥Mail |
M2685RM2-DG1000ZR |
ラックマウントキット(2台用) |
¥Mail |
M2685US-TR |
PCソフトウェア |
¥Mail |
|
