小型高速無線三軸振動記録計/品番 MG5VPRF-3-HM 【詳細表示】
商品番号 MG5VPRF-3-HM 価 格
小型高速無線三軸振動記録計/MG5VPRF-3-HM

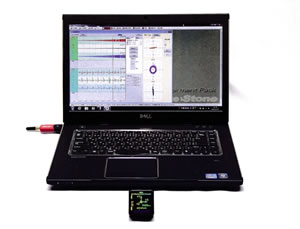

振動がリアルタイムで見える

小型高速無線三軸振動記録計
品番 MG5VPRF-3-HM

■3つのコンセプト
1.3軸加速度センサを内蔵し、最大4kHzまでのサンプリングが可能!本体1つで簡単に振動計測が可能です!
2.4台まで同時計測可能!最大12チャンネルのデータロガーとして使用可能です!
3.外部センサも接続可能で様々な計測シーンに応用可能!豊富なオプション品もご用意!
  少しずつシステムアップが可能です!

※コンピュータは付属しておりません。

■応用例・適用例
●装置振動計測分野
・半導体ウェハ、液晶パネル搬送時の振動モニタリング
無線計測だから、搬送装置の振動を余すことなく簡単計測


・モーター、ポンプなどの振動計測
FFT解析でモータやポンプの異常振動の原因解析も簡単!


・計測メイン画面


■標準付属ソフトウェア計測/解析機能

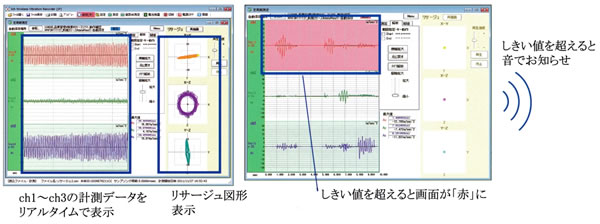

●リアルタイム波形表示/異常お知らせ・アラーム機能

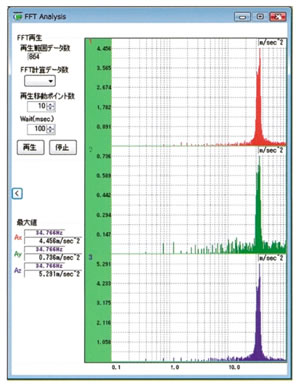

●FFT解析

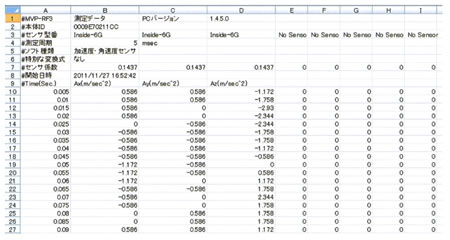

●データ保存(csv形式)

・csv形式でデータ保存すると市販の表計算ソフトウェア等を用いグラフ作成や各種解析などが可能。
・「自動保存機能」を用いると、長時間連続データの記録も可能。

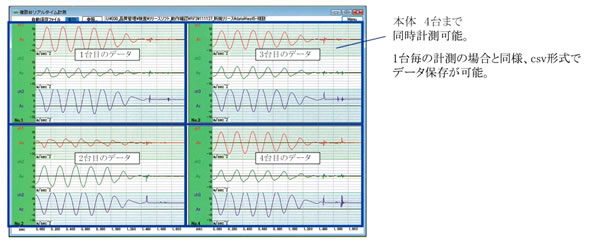

●複数台同時計測/データ保存

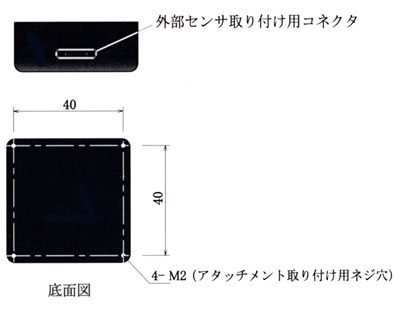

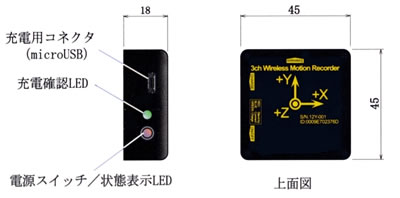

■外観寸法図



■仕様
品番 MG5VPRF-3-HM
内蔵
センサ
加速度
センサ
検出軸 3(Ax・Ay・Az)軸
検出加速度 ±20 / ±60(切替) m/sec2
応答周波数 0~100Hz※1
外部センサ チャンネル数 最大3ch※2
センサへの供給電圧 3.0VDC
入力電圧範囲 0~3V
同時接続可能本体数 4台
閾値設定 あり
A/D分解能 1024(10bit)LSB
サンプリング周期 0.25~100(可変)msec※3
無線通信規格 Bluetooth class1
無線通信距離(参考値) 30m
電源 リチウムイオン2次電池
動作時間(目安) 8時間
動作温度範囲 0~40℃
重量 約60g
セット内容 本体、専用ソフトウェア
USBケーブル(充電用)、USB-ACアダプタ(充電用)
検査成績書
※1:-3dBに規定
※2:内蔵センサを使用する場合には外部センサの接続はできません。
※3:本体2・3台同時計測の場合1~100msec、本体4台同時計測の場合、2~100msec
※本製品は日本国の電波法に基づき認証取得しております。日本国外での使用可否の判断、動作保証はしておりません。
  (海外で使用すると当該国の法令により罰せられる可能性があります。)
※本製品の仕様は予告なく変更する場合がございます。

■オプション
●Bluetooth-USBアダプタ
MG5VPRF-3-HMをご使用頂くためには、コンピュータ側に「Bluetooth」の無線通信環境が必要になります。
Bluetooth-USBアダプタ/
品番 MG5P-UD100M
MG5P-UD100M用アンテナ(大)/
品番 MG5T5-G01RM
・小型品。コンピュータに装着したままでも邪魔になりません。
・通信距離は約30m(見通しが良い環境にて)
・MG5P-UD100Mの通信能力を更にアップするポールアンテナ。
メーカー推奨のBluetoothアダプタの使用をお勧めいたします。


●本体取付用アタッチメント
意外に悩ましいセンサの「取付」
簡単に、快適にご使用頂くために、専用アタッチメントをご用意しています。
ベルトアタッチメント/
品番 MG5VP-RF8-ABLM
・ベルトで人体へ容易に固定可能。
・ベルトサイズ幅28mm、厚さ3mmまで対応。
・専用ベルトも別途ご用意しております。
(MG5VP-RF8-BLM)
品番 品名 仕様
MG5VP-RF8-ABLM ベルトアタッチメント 本体をベルトで固定可能。ベルトは付属していません。
ベルト:幅28mm・厚さ3mmまで
MG5VP-RF8-BLM ベルトセット MG5VP-RF8-ABLM用のベルト。
伸縮性ベルトで長さ30cm・35cmの2本セット


●振動変位解析ソフトウェア
装置等の振動をわかりやすい「変位」に変換!
加速度データのフィルタリングも可能です。




■データ解析方法紹介
●振動の大きさから故障の予防診断を行う~加速度最大値確認
MG5VPRF-3-HMでは、加速度の最大値は計測終了後自動的に表示されます。
一般的に振動する装置は故障前に振動=加速度レベルが大きくなる傾向があり、
予防診断の指標として効果的な場合が多くあります。

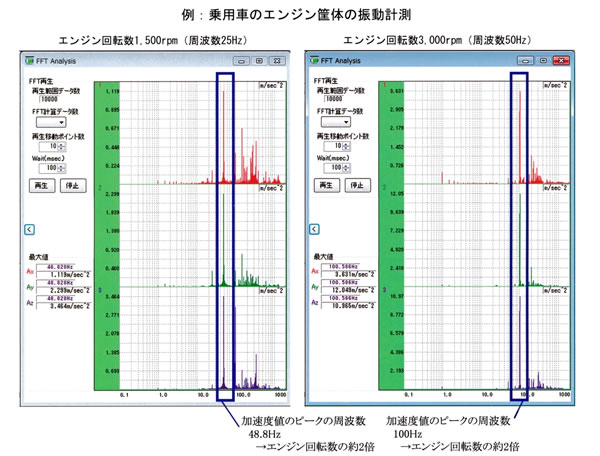

●振動の周波数成分を解析して振動発生の原因を知る~FFT解析
振動発生の周波数を知ることで、振動発生の原因が特定できる場合が多くあります。
MG5VPRF-3-HMでは、標準添付のソフトウェアにて簡単にFFT解析が可能です。

計測部分は、エンジン回転数にかかわらず、回転数の約2倍の周波数の振動成分が最も大きい。
 →振動は、エンジンの回転振動機構のいずれかから発生していると推察できる。

●三次元の振動を3つの二次元平面上に「見える化」する~リサージュ図形
三次元同時計測だからこそできる、「振動モードの見える化」
加速度の最大値やFFT解析の値が変わらないのに、装置の精度が変化しているというような場合、
リサージュ図形を観察してみてください。


●振動の「変位量」を算出する~振動変異解析ソフトウェアMG5VP-VD-SM(オプション)
装置等の振動加速度をわかりやすい「変位」に換算表示します。
また、ローパスフィルタ、ハイパスフィルタ設定機能も搭載しているので、
フィルタリングにより、欲しい振動データを抽出することも可能です。

運賃、および消費税は、記載価格には、含まれていません。
