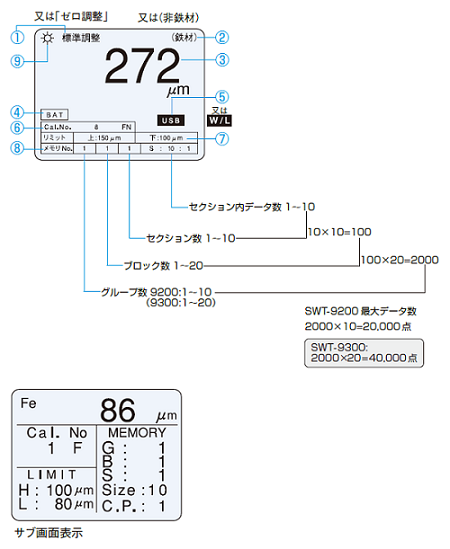

■本体LCD 表示項目（MC29WT-9200S、MC29WT-9300S 表示例）
①「 ゼロ調整」又は「標準調整」を行っている時に表示
② 接続プローブ区分、「鉄材」、「非鉄材」、または「自動」
③ 測定データ
④ 電池消耗マーク
⑤ 通信機能の表示（調整時は不可）
USB ： PC とUSB ケーブル接続によるデータ転送時
W/L ： 専用受信器と特定小電力無線によるデータ転送時（MC29WT-9300Sのみ）
⑥ 検量線「Cal. No.」、 F、N、FN は検量線データが収納済を表示
⑦ 上限値、下限値の表示
⑧ メモリ収納場所、メモリ使用状況の表示
（ グループーブロックーセクションー1セクション設定数：データ数）
⑨ バックライトON時表示
■パソコンへのデータ転送（MC29WT-9100S、MC29WT-9200S、MC29WT-9300S）
USB ケーブルでパソコンと接続し、測定データを転送可能。測定の都度にリアルタイムで転送。
また、メモリしておいたデータの一括送信（MC29WT-9100S を除く）も可能。

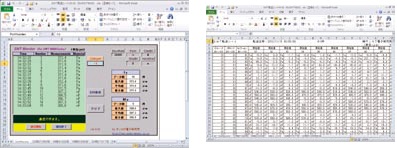

●専用データ転送シート
データ転送シートによりMC29WT-9100S はリアルタイムで、
MC29WT-9200S、MC29WT-9300S はリアルタイムまたはメモリ測定データを、表計算ソフトMicrosoft Excel※へ転送が可能です。（転送にはUSB
転送ドライバのインストールが必要です。）
データ転送シートは、Microsoft Excel2002/2003/2007/2010 のいずれかが動作する環境（Windows ※ XP/
Vista/7 ）が必要です。（64Bit には未対応）

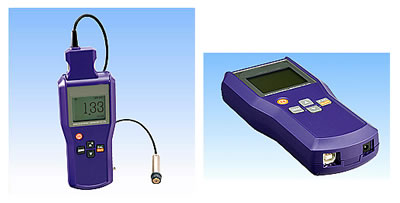

■デジタル膜厚計 MC29WT-9000S、MC29WT-9100S
■特長
●スリムなボディによる抜群のグリップ感。
●LCD画面上に操作手順をガイド表示。
●４つのキーによる簡単安心操作。
●USB接続でパソコンへのデータ転送が可能（MC29WT-9100S）。
■用途
●塗装／ライニング／メッキ
●アルマイトなどの絶縁性皮膜
| 品番 |
MC29WT-9000S |
MC29WT-9100S |
| 測定範囲 |
接続プローブ（別売）により異なる |
| 表示方式 |
グラフィックLCD |
| 検量線校正 |
2点校正式 |
| 検量線メモリ |
鉄・非鉄用で各１本 |
| データ転送 |
- |
USB |
| 電源 |
単3乾電池(1.5V)×2
専用ACアダプタ（9100）
オートパワーオフ機能付 |
| 使用温度 |
0～40℃（結露しないこと） |
| 寸法重量 |
72（W）×30（H）×156（D）mm、約210g |
| 付属品 |
収納ケース |
| - |
専用ACアダプタ、USBケーブル、USBドライバ |
プローブ
（オプション） |
測定の素地金属により選択して下さい。
・鉄素地用（MC29FEシリーズ）
・非鉄金属素地用（MC29NFEシリーズ）
・鉄素地用・非鉄素地両用（MC29FN-325S) |

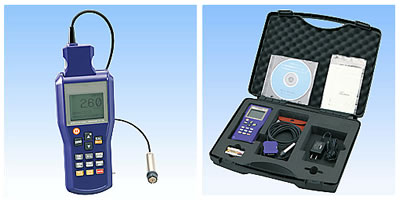

■デジタル膜厚計 MC29WT-9200S、MC29WT-9300S
■特長
●LCD画面上に操作手順をガイド表示。
●大容量の測定値メモリ（MC29WT-9200S：20,000点、MC29WT-9300S：40,000点）。
●検量線登録による簡単呼び出し測定。
●上下限値設定、統計演算機能内蔵。
●USB接続でパソコンへのデータ転送が可能。
●特定小電力無線出力内蔵（MC29WT-9300S）。
■用途
●塗装／ライニング／メッキ
●アルマイトなどの絶縁性皮膜
| 品番 |
MC29WT-9200S |
MC29WT-9300S |
| 測定範囲 |
接続プローブ（別売）により異なる |
| 表示方式 |
グラフィックLCD |
| 検量線校正 |
2点校正式 |
| 測定値メモリ |
9200：20,000点 |
40,000点 |
| 検量線メモリ |
9200：10本 |
100本 |
| データ転送 |
USB |
USB、特定小電力無線 |
| 電源 |
単3乾電池(1.5V)×2、専用ACアダプタ
オートパワーオフ機能付 |
| 使用温度 |
0～40℃（結露しないこと） |
| 寸法重量 |
72（W）×30（H）×156（D）mm、約210g |
| 付属品 |
収納ケース、専用ACアダプタ、USBケーブル、USBドライバ |
プローブ
（オプション） |
測定の素地金属により選択して下さい。
・鉄素地用（MC29FEシリーズ）
・非鉄金属素地用（MC29NFEシリーズ）
・鉄素地用・非鉄素地両用（MC29FN-325S) |
■オプションセンサー
●プローブの互換性により本体との自由な組み合わせで接続が可能。
●測定対象物に合わせて、鉄素地用（電磁式）または、非鉄金属素地用（渦電流式）を接続。
●微小片等の測定に適した高安定性プローブなど、用途や測定範囲によりプローブの選択が可能。
■測定対象物
| 品番 |
測定対象 |
| MC29FE-25S |
鉄・鋼などの磁性金属素地上の塗装、ライニング、溶射膜、
メッキ（電解ニッケルメッキを除く）など |
| MC29FE-25LS |
| MC29FE-25LWAS |
鉄・鋼などの磁性金属素地上の塗装、ライニングなど手の届かない所、
離れた所の塗膜厚測定用 |
| MC29FE-06PENS |
鉄・鋼などの磁性金属素地上の塗装、ライニングなど狭い箇所、
小さい部位の塗膜厚測定用 |
| MC29FE-10S |
比較的厚物の測定物用 |
| MC29FE-20S |
厚物の測定物用 |
| MC29NFE-20S |
アルミ、銅などの非磁性金属素地上の絶縁性皮膜など比較的汎用な測定物用 |
| MC29NFE-20LS |
| MC29NFE-06S |
アルミ、銅などの非磁性金属素地上の絶縁性皮膜など細い丸棒、
細管、微小片等での高安定性用 |
| MC29NFE-8S |
アルミ、銅などの非磁性金属素地上の絶縁性皮膜など比較的厚物の測定物用 |
| MC29FN-325S |
鉄素地：鉄・鋼などの磁性金属素地上の塗装、ライニング、
溶射膜、メッキ（電解ニッケルメッキを除く）など
非鉄素地：アルミ、銅など非磁性金属素地上の絶縁性皮膜など
比較的汎用な測定物用 |
■仕様
●電磁誘導式
| 品番 |
MC29FE-25S |
MC29FE-25LS |
MC29FE-25LWAS |
| 測定方式 |
電磁誘導式 |
| 測定範囲 |
0～2.50mm |
| 表示分解能 |
1μm：0～999μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
0.01mm：1.00～2.50mm
|
測定精度
（平滑面に対して） |
0～100μm：±1μm
または指示値の±2％以内
101μm～2.50mm：±2％以内 |
| プローブ |
１点定圧接触式、Vカット付
2.5：φ15×47mm
2.5L：18Ｘ22Ｘ58mm |
１点定圧接触式
測定部：約24×27X56mm
全長：約550～1,540mm（伸縮式） |
| オプション※2 |
V型プローブアダプタ |
- |
- |
| 付属品 |
標準厚板、テスト用ゼロ板（鉄用） |
| - |
- |
収納ケース |
| 品番 |
MC29FE-06PENS |
MC29FE-10S |
MC29FE-20S |
| 測定方式 |
電磁誘導式 |
| 測定範囲 |
0～600μm |
0～10mm |
0～20mm |
| 表示分解能 |
1μm：0～600μm
切り替えにより
0.1μm：0～400μm、
0.5μm：401～500μm |
1μm：0～999μm
0.01mm：1～10mm |
1μm：0～999μm
0.01mm：1～5mm
0.1mm：5～20mm |
測定精度
（平滑面に対して） |
0～100μm：±1μm
または、指示値の±2％以内
101～600μm：指示値の±2％以内 |
0～3mm：±(5μm+指示値の3％)
3.01mm以上：±3％以内 |
| プローブ |
１点定圧接触式
Vカット付
φ5.6×94mm |
１点定圧接触式
Vカット付
φ18×47mm |
１点定圧接触式
Vカット付
φ35×59mm |
| オプション※2 |
- |
- |
- |
| 付属品 |
標準厚板、テスト用ゼロ板（鉄用） |
●渦電流式
| 型式 |
MC29NFE-20S |
MC29NFE-20LS |
MC29NFE-06S |
MC29NFE-8S |
| 測定方式 |
渦電流式 |
| 測定範囲 |
0～2.00mm |
0～0.6mm |
0～8mm |
表示
分解能 |
1μm：0～999μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
0.01mm：1.00～2.00mm |
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm |
1μm：0～999μm
0.01mm：1～8mm |
測定精度
(平滑面に
対して) |
0～100μm：±1μm
または
指示値の±2％以内
101～2.00mm：±2％以内 |
0～100μm：±1μm
または
指示値の±2％以内
101～600μm：±2％以内 |
0～3mm：
±(5μm+指示値の3%)
3..01mm以上：
指示値の±3%以内 |
| プローブ |
１点定圧接触式、
Vカット付
2.0：φ15×47mm
2.0L：18Ｘ22Ｘ57mm |
１点定圧接触式、
Vカット付
φ13×48mm |
１点定圧接触式、
Vカット付
φ35×61mm |
| オプション※2 |
V型
ﾌﾟﾛｰﾌﾞｱﾀﾞﾌﾟﾀ |
- |
- |
- |
| 付属品 |
標準厚板、テスト用ゼロ板（非鉄用） |
■オプション 電磁・過電流両用式プローブ
| 品番 |
MC29FN-325S |
| 測定方法 |
電磁・渦電流両用式（素地自動判別） |
| 測定範囲 |
鉄素地：0～3.00mm、非鉄素地：0～2.50mm |
| 表示分解能 |
1μm：0～999μm（鉄・非鉄共通）
切替により、
.1μm：0～400μm（鉄・非鉄共通）
0.5μm：400～500μm（鉄・非鉄共通）
0.01mm：1.00～3.00mm（鉄素地）
0.01mm：1.00～2.50mm（非鉄素地） |
測定精度
（平滑面に対して垂直に測定） |
0～100μm：±1μm（鉄・非鉄共通）
または指示値の±2％ 以内
101μm～3.00mm：±2％ 以内（鉄素地）
101μm～2.50mm：±2％ 以内（非鉄素地） |
| プローブ |
1 点定圧接触式、V カット付
φ13×52mm、72g |
| オプション |
V 型プローブアダプタ
（3 種類有り：φ5 以下用、 φ5～10用、 φ10～20用） |
| 付属品 |
標準厚板、テスト用ゼロ板（鉄用・非鉄用） |
■オプション V型プローブアダプタ
| 品番 |
品名 |
| MC29V-F05S |
V型プローブアダプタ（φ5以下用） |
| MC29V-F0510S |
V型プローブアダプタ（φ5～10用） |
| MC29V-F1020S |
V型プローブアダプタ（φ10～20用） |
|
