屋外大型アナログデーター表示パネル/ 品番 M2538L-420A3K 【詳細表示】
商品番号 M2538L-420A3K 価 格
屋外大型アナログデーター表示パネルM2538L-420A3K アナログ接続で、計測データを大きく表示
使用用途に合わせて表示パネル3桁、4桁をお選び頂けます
屋外大型アナログデーター表示パネル
品番 M2538L-420A3K
価格は下記をご覧下さい
■特長
●様々な計測センサーに対応
各センサーに適応した出力形式(4-20mA, 0-1V, 0-5V, 0-10V)を選択できるため、様々なセンサーに対応できます。
※センサーは別途ご用意ください。

●視認性が抜群
文字高170mm 認識距離40m
白色LEDと調光センサーを搭載し、光量を自動的に調節します。

●軽量でコンパクトで簡単設置
取り付けブラケット付属。運搬や設置が容易な設計になっています。

●警報出力機能搭載
2系統の警報出力機能を実装、オプションの回転灯・メール警報などを動作させることができます。

●防滴仕様で屋外設置可能
室内はもちろん、屋外でも設置可能です。

●表示内容も簡単設定
表示桁数や小数点の位置が簡単に変更できます。単位部分はシールで簡単に貼り替え可能です。

●段重ね可能
複数縦列設置可能なので、ご希望の表示システムが作れます。


■設置イメージ


■設定~専用ソフト~
●警報設定
規制値を設定し、数値を点滅させたり、回転等を動作させる
●表示桁数
●小数点位置
●調光設定
最大の明るさと最小の明るさを設定し、その間で自動調光
●計測範囲の数値設定
計測センサーごとに合わせた計測範囲の数値設定をします。



■共通仕様
外寸法 W500mm×H250mm×D63mm(突起含まず)
計測値表示(文字高) H170mm×W88mm 白色LED(調光機能付)
本体重量 3.8kg
メイン電源部 入力 AC100V 50/60Hz
※実際の有効範囲は AC85V~132V 47~63Hz
消費電流 AC100V 0.1A(定常時)、0.5A(電源投入時の約2秒間)
※最大でも 1.1A(搭載電源の規格)
電源ヒューズ 250V 2.0A ミゼットヒューズ(φ5.2×20mm)
警報出力 無電圧接点出力×2系統(端子台)
ケーブル通し穴 φ12×1
電源ケーブル AC100V用2.5m ポッキンプラグ仕様
調光機能 外部の明るさに応じて文字の輝度が変わる
設置環境 屋外(防水仕様:IP43相当)
対応入力データ 4-20mA、 0-1V、 0-5V、 0-10V(3P端子台 [2芯+シールド用])
Bluetooth通信機能 本体設定ソフト用
同梱 本体設定用ソフトインストール用CD-ROM

品番 表示 出力形式
M2538L-420A3K 3桁 4-20mA
M2538L-01V3K 0-1V
M2538L-05V3K 0-5V
M2538L-010V3K 0-10V
M2538L-420A4K 4桁 4-20mA
M2538L-01V4K 0-1V
M2538L-05V4K 0-5V
M2538L-010V4K 0-10V








■設定ソフト動作環境
OS Windows Vista (Home Basic は非対応) 32bit 版のみ
Windows 7 32bit 版・64bit 版
Windows 8 / Windows 8.1 64bit 版
Windows 10 32bit 版・64bit 版
CPU Core2Duo 1.3GHz 同等以上 (推奨: Core2Duo 2.13GHz 以上)
メモリ 1GB 以上(推奨:2GB 以上)
HDD 空き容量 5GB 以上
モニタ解像度 1024×768 以上
必要デバイス Bluetooth(ver2.1 に対応したもの)
必須コンポーネント .NET Framework 4 以上

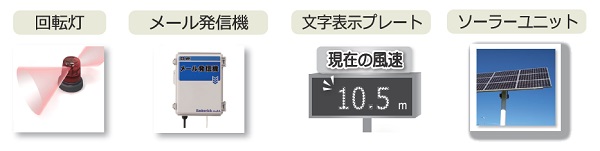

■オプション
多彩な組み合わせで様々な現場の課題に対応します。
メールかFAXにてお問い合わせください。
●回転灯
測定値が規制値を超えたら回転灯を動作させます。
作業員への注意喚起や現場の異常把握が可能となります。
●メール発信器
測定値が規制値を超えたとき警報メールを送信します。
FOMA網のため全国どこでも繋がります。
メールアドレスの登録数は無制限、登録などは専用WEBでいつでも設置可能。
●文字表示プレート
ご希望の文字で(計測名など)作成できます。
●ソーラーユニット
電源や固定回線の確保が難しい条件でも連続運用が可能となります。
設置環境に応じてパネルとバッテリーの容量サイズを選定します。

運賃、および消費税は、記載価格には、含まれていません。
