縦型電動計測スタンド/ 品番 M1MX-1000N 【詳細表示】
商品番号 M1MX-1000N 価 格
縦型電動計測スタンドM1MX-1000N 精密な測定と使いやすさを両立したハイエンドモデル。
移動量のデジタル設定(0.1mm 単位)が可能。 測定条件(移動速度・移動量・測定回数など)を最大5つまで保存可能。
最大1000N までの圧縮引張測定に対応。
縦型電動計測スタンド
品番 M1MX-1000N
■特長
●群を抜く支柱剛性
たわみを最小限に抑えた高い支柱剛性で、強い負荷をかける測定も精密に行えます。
●幅広い速度範囲
0.5~600mm/min の範囲で上下動速度を設定可能。
●変速点を位置決め可能
ツマミを移動させ、測定動作中に変速させるポイントを決められます。
●移動量のデジタル設定
フォースゲージの上下動範囲を0.1mm単位で設定可能。
●治具を換えれば様々な測定が可能に
メーカーによるバラエティに富んだ治具により様々なサンプルの測定が可能。
●簡単な操作
シンプルなボタン角度をつけた操作パネルで、サンプルや液晶表示を見ながら簡単に操作できます。
●測定条件を保存
速度、移動量などを最大5つまでメモリ可能で、すぐに同じ設定で測定できます。
●I/O コネクタでの外部機器との接続が標準仕様で可能。設備に組み込み、測定の効率化などが図れます。
●外部機器との連動制御事例
【スタート入力】
フットスイッチ( 足踏みボタン) を接続し、操作。
踏んでスタート、もう一度踏むことで停止します。
【インターロック入力】
M1MX-1000Nを箱で囲い、箱の扉のセンサーを接続します。扉が動くと動作が停止します。
【稼働状態出力】
ランプやブザーを接続して、作業完了等の稼働状況を通知します。

●初めてお使いになる方でも安心 モニターを見ながら簡単に操作できます
●ダイヤル一つで
・スピードの調整
・試験回数、停止時間、移動量の設定
・フォースゲージ位置の微調整(JOGモード)


●試験回数、停止時間の設定 繰返し試験や耐久試験に最適
[回数]1-65,535 回
[停止時間] 最長99 分59 秒9(0.1 秒単位)


●移動量の設定 一定の押込量(引張量)を容易に管理
フォースゲージの上下移動量を0.1mm 単位で設定可能


●測定を効率的に行いたいお客様にも、便利な設定がございます。
【測定開始時】
スタンドの動作開始とともにグラフ描画も開始

【測定終了時】
測定終了とともにグラフ描画も完了、保存


●下記の製品を用いれば、スタンド操作、グラフ描画操作を連動させられます。
●プッシュプルゲージ M1TA-Nシリーズ M1TS-Nシリーズ
毎秒2000 個のデータサンプリングで、瞬間的な荷重にも逃さず追従。精密な測定が可能です。
●ソフトウェア(ライトタイプ/スタンダード) M1FR-LIGHT / M1FR-STANDARD
PC 上で荷重と時間のグラフを描画するソフトウェアです。
●M1C-B518I
M1MX-1000Nと M1TA-N/M1TS-Nシリーズ を接続し、オーバーロード防止補助(*)、荷重コントロール機能を有効化します。
*完全な故障防止を保証するものではありません。

●荷重-変位測定仕様へのアップグレード
荷重(チカラ)と変位(長さ)の両方を数値化することで、スイッチやばね、素材の特性を分析できます。
*荷重―変位測定には、スタンドの仕様変更などが必要です。詳細はメールかFAXにてお問い合わせください。

●荷重-変位の測定事例
●カメラシャッターの押し心地試験
カメラのシャッターのようなスイッチの押し心地を分析できます。

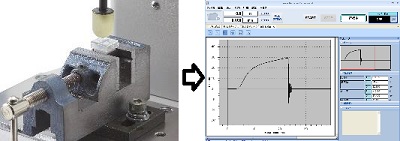

●各種素材の曲げ特性試験
金属やプラスチック版など、素材の曲げ特性を測定できます。
●緩衝材のクッション性試験
緩衝材やスポンジなどのクッション性を分析できます。

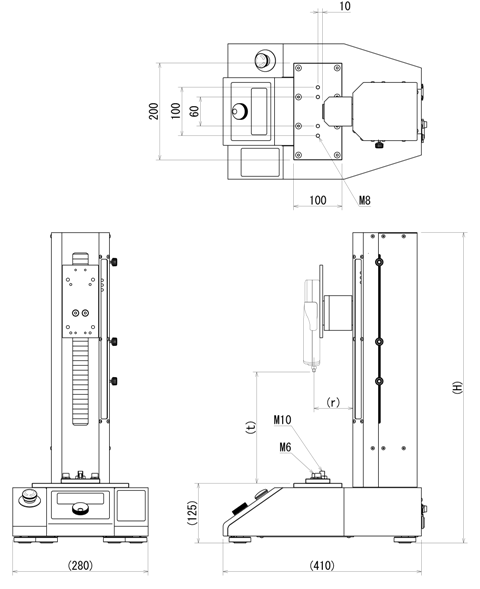

■寸法図

H 645
r M1S2-N / M1TA-N / M1TS-N(2N~1000N)を取り付けた場合 80
M1ZT-A / M1ZT-S(2500N~5000N)を取り付けた場合 93
M1PU-2NI~500NI(2N~500N)を取り付けた場合 78
M1PU-1000NI~5000NI(1000N~5000N)を取り付けた場合 82
t(*1) M1S2-Nを取り付けた場合 325
M1TA-N / M1TS-N(2N~1000N)を取り付けた場合 320
M1ZT-A / M1ZT-S(2500N~5000N)を取り付けた場合 365
M1PU-2NI~10NI(2N~10N)を取り付けた場合 380
MI1PU-20NI~500NI(20N~500N)を取り付けた場合 375
M1PU-1000NI~ 5000NI(1000N~5000N)を取り付けた場合 300
※ 外観図・表中の単位はmm です。
*1 治具を取り付けていない場合の値です

■仕様
型式 M1MX-1000N
許容荷重 1000N
たわみ量 0.25mm 以下
0.6mm 以下(ロングストローク仕様)
移動速度 0.5~600mm/min
取付可能フォースゲージ 各種フォースゲージ、ロードセルM1PU-NIシリーズ
機能 マニュアルモード、JOGモード、サイクルモード
・速度のデジタル設定、測定回数カウント、移動停止時間設定
・移動量のデジタル設定、変速位置の設定
制御機能 非常停止ボタン、制御信号入出力、
荷重値による動作コントロール(*1)、オーバーロード防止(*1)
安全装置 ストロークリミット、非常停止ボタン
電源 AC100V~240V、フリー入力
本体重量 約23.5kg
オプション項目 ロングストローク、FA Plus仕様
付属品 治具取付板、電源コード、予備ヒューズ、取扱説明書工具、保護カバー
*1: M1TA-N/M1TS-Nシリーズ をオプションケーブルにて接続した場合のみ有効です。
*2: この機能はオーバーロードの完全防止を保証するものではありません。
*3: カウント数が65535 回以上必要な場合はお問い合わせください。

■オプション
標準よりも「速いスピードで測定したい」「長いストロークが欲しい」「広いワークスペースが欲しい」
というようなご要望にもお応えします。
●ロングストローク(ストロークの延長[300mm]) *1
●測長器(変位の計測)
●速度変更(標準仕様からの変更) *1
●FA 仕様(変位測定用リニアスケールの内蔵) *2
*1 ストローク量、速度範囲はご相談ください。
*2 「組み合わせ例」の「荷重―変位測定」もご覧ください。

■オプションアタチメント
様々な測定に対応できるよう、バラエティに富んだ治具をご用意しております。測定に合わせて治具をお選びください。
圧縮用オプションアタッチメント
引張用オプションアタッチメント
・ウレタン製の圧縮用治具(M1UR-8SIシリーズ)
・パンタグラフチャック(M1PGC-0510I)
・フィルムチャック(M1FCシリーズ)
・90 度剥離試験用治具(M1P90-200N)


■その他オプション
・保護パネル
スタンドの前面を覆うことで、サンプルの飛散や怪我の危険を減らします。
・操作部分離型
離れた場所から計測スタンドを操作する場合や計測スタンドを設備に組み込み
使用する際にご活用いただけます。

[注意事項]
本記載事項は、改良等のため予告なく変更することがありますのでご了承ください。
本製品をご利用の際は、別売の荷重測定器(フォースゲージ)が必要となります。
本製品は荷重測定を目的としており、それ以外には使用できません。

運賃、および消費税は、記載価格には、含まれていません。
