モーションレコーダーセット/品番 MG5VP-SDA3BCM 【詳細表示】
商品番号 MG5VP-SDA3BCM 価 格
●車両の乗り心地や輸送状況の計測に最適。
●客先や海外の工場内の装置振動にも持ち込み簡単。
●手のひらサイズの本体1つでラクラク簡単振動計測。
●microSDカードに1mecサンプリングで約50時間の連続計測が可能。
モーションレコーダーセット
品番 MG5VP-SDA3BCM
■特長
●3軸加速度センサ内蔵。計測時は本体1つで簡単に振動計測できます。
計測スタートはボタン1つ。計測時パソコン接続不要でどこでも計測可能。専用ソフトウェア操作も簡単で出力単位も換算するので専門知識は不要。
●外部センサの取付も可能。3チャンネルのデータロガーとして様々な計測に対応します。

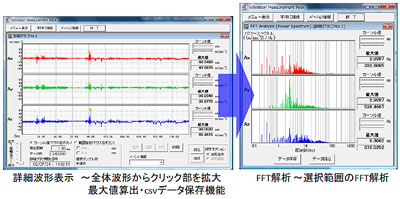

●microSDカードにデータ記録。専用附属ソフトウェアでデータ取り込みも簡単。生波形データから詳細データ解析も可能。

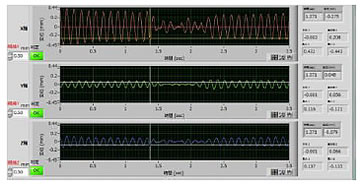

●振動変位解析ソフトウェア(オプション)
振動変位を算出して表示。閾値を設定すればOK/NG判定も可能。


■用途
●装置の振動計測分野
半導体製造装置、液晶製造装置、太陽電池製造装置、産業用ロボットの動作時の振動計測
●人体動作計測分野
人体活動量の計測・日常の動作分析、スポーツでのフィールド上の動作解析など
●自動車・鉄道分野
乗り心地評価・輸送時の振動履歴計測


■仕様
品番 MG5VP-SDA3BCM
検出範囲※1 内蔵センサ ±20/±60(切替) m/sec2
外部センサ 変更可能
波形分解能(LSB(bit)) 1024 (10)
サンプル周期 0.5、1、2、5、10、50、100、200、500msec
メモリ記録時間※2 33時間 (添付SDカード使用 0.5msecサンプル時)
通信 USB1.1
電源 リチウムイオン二次電池(1700mAh)
バッテリー駆動時間 50時間 (5msec連続動作時)
サイズ (W)50×(D)75×(H)20mm
質量 約120g
セット内容 本体(MG5VP-SDA3BCM)、専用ソフトウェア、MicroSDカード、
MicroSD-SD変換アダプタ、USBケーブル(充電用/通信用)、
USB-ACアダプタ(充電用)、検査成績書
※1:内蔵センサ・外部センサいずれか一方使用可能。
※2:添付の東芝製(SD-MF002G)のみ保証。ただし使用容量は約1GB。



■オプション
3軸加速度外部センサ
MG5-**AD-RDBMシリーズ
3軸ジャイロ外部センサ
MG5PG3-**BMシリーズ
リモートコントローラ
MG5BP-RC**Mシリーズ

●外部センサ:3軸加速度センサ
品番 MG5-04AD-RDBM MG5-10AD-RDBM MG5-20AD-RDBM
検出方向 3軸(X・Y・Z軸)
加速度計測範囲
(m/sec2)
±20 ±50 ±100
測定分解能
(m/sec2/LSB)
0.0575 0.1438 0.2876
非直線性 ±2%FS
他軸感度 ±10%
動作温度範囲 -20~80℃
保存温度範囲 -30~90℃
外形寸法
(ヘッド部のみ)
(W)24×(D)45×(H)9
重量
(ヘッド部のみ)
約20g


品番 MG5-50AD-RDBM MG5A3-100AD-RDBM
検出方向 3軸(X・Y・Z軸)
加速度計測範囲
(m/sec2)
±250 ±500
測定分解能
(m/sec2/LSB)
0.719 1.4379
非直線性 ±2%FS
他軸感度 ±10%
動作温度範囲 -20~80℃
保存温度範囲 -30~90℃
外形寸法
(ヘッド部のみ)
(W)24×(D)45×(H)9
重量
(ヘッド部のみ)
約20g


●外部センサ:3軸ジャイロセンサ
品番 MG5PG3-0400BM MG5PG3-2000BM
 角速度検出軸 3軸(ωx・ωy・ωz)
検出範囲( deg/sec) ±440 ±2000
検出感度(mV/deg/sec) 2.27±10% 0.5±10%
他軸感度 ±5%
非直線性 ±2%FS
静止時出力電圧※3 1.35±0.1V
応答周波数※4 70Hz
供給電圧 3±0.3V
消費電流 14mA
動作温度 -20~+80℃
サイズ 本体 W24×D24×H8mm
ケーブル長 2m
重量 約10g
※3:使用温度範囲にて
※4:位相遅れ-90degにて規定


●その他オプション
品番 品名 備考
MG5BP-RC01M リモートコントローラ(本体1台) スタート、ストップ、イベントマーク
MG5BP-RC02M リモートコントローラ(本体2台同期)
MG5VP-VDSM 振動変位解析ソフト -

運賃、および消費税は、記載価格には、含まれていません。
