耐熱温度記録装置リフローチェッカー品番 MG1CX-1M 【詳細表示】
商品番号 MG1CX-1M 価 格
耐熱温度記録装置リフローチェッカー/MG1CX-1M

操作性と機能性を重視し現場で使いやすく、そして多彩な機能でリフロー工程をがっちり管理!

※パソコンは付属しません

耐熱温度記録装置リフローチェッカー
品番 MG1CX-1M
価格 ¥393,600-

■新たなリフローチェッカーに新機能が充実。様々な問題に対応し、操作性を向上しました。
●熱電対の断線に気付かず計測。データを取得できないため再度測定することに。⇒解決
コネクタを接続し、電源を入れると各チャンネルのLEDが点灯するモニターを搭載。
断線しているとLEDが点灯しないため、計測前に確認することができます。

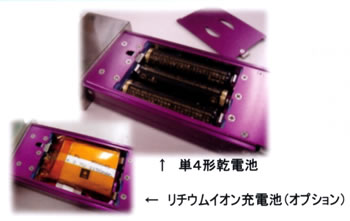

●電池が壊れて使用できない。ここは海外、どうやって手に入れようか。⇒解決
市販品の単4形乾電池を使用できるので容易に入手・交換を可能にしました。
またオプションで従来のような充電池を選択できます。
※購入時に仕様選択が必要になります。

●操作ミスで電源を切ってしまいデータを消してしまった。再測定しないと・・・。⇒解決
操作しやすいスイッチを採用。電源を切っても20個までのプロファイルを日時とともに残せるメモリ機能を搭載。
測定ごとにパソコンデータを落とす作業も軽減できます。

●電池がどのくらい消耗しているかわからない。どのタイミングで交換すればよいか。⇒解決
電池残量はBATTERYランプの色で判断できます。
交換するタイミングは黄色表示したところで交換することをお勧めします。

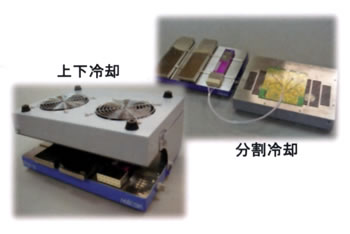

●熱で電池が壊れることがある。耐熱性が弱いのでは。⇒解決
従来製品に比べ耐熱性は上がっています。
一つの原因として耐熱ケースの冷却が不十分であることです。
付属の冷却ユニットへセットすることにより、ケース及びメモリユニットを十分に冷やし、電池への熱負荷を軽減できます。


■ソフトウエアや付属品も充実。

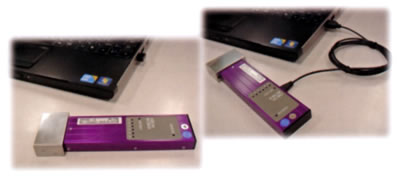

●Bluetoothの採用でケーブルを繋がなくてもデータの呼び込みが可能です。
メモリユニットの電源をONにすれば、あとはパソコンの操作のみでデータを取得できます。
USBケーブルをつないでの操作も可能です。

●専用トレーは取付板の組み合わせにより様々な基板幅に対応可能です。
取付板組み合わせ寸法表
S+S
M+M
S+L
80~140mm
136~270mm
193~275mm
   S+M
M+L
L+L
124~205mm
198~340mm
213~410mm
(注文時に指定がない場合はS+Sになります。)

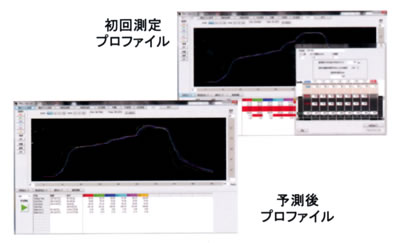

●TMRシステムプログラムで温度解析のみならず、リフロー条件を導き出します。
「温度プロファイル予測機能」は実際に測定した温度プロファイルからリフロー炉のヒータ温度設定を自動計算し最適なリフロー炉のヒータ設定を予測します。
2~3回基板を測定するだけで誰にでも簡単に理想の温度プロファイルを製作出来ます。

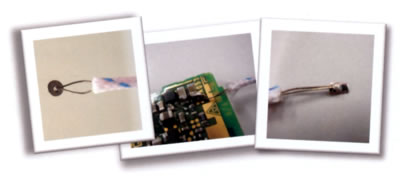

●パット付熱電対で取り付け作業の簡素化と温度測定の正確性が向上。(オプション)
熱電対先端部に小さな銅板が溶接されているため、はんだ付けや接着剤を少量で接合可能です。
誰にでも素早く簡単に熱電対を取り付けられます。

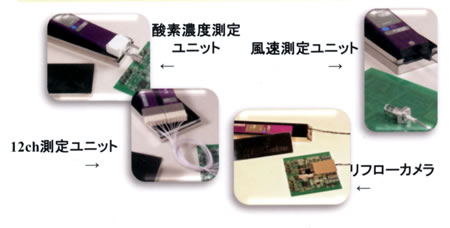

●メモリコア(MG1CM-SM)があれば必要な機能の測定ユニットを追加できます。
メモリコアがあれば、12ch温度測定や酸素濃度・風速などの計測のほかにカメラ撮影など、必要な機能を組み合わせることができます。
ソフトウエアで同一画面上に測定データを表示できるのでより高度なリフロー工程管理が可能となります。
(別途専用耐熱ケースが必要です。)
メモリコア
(品番:MG1CM-SM)
品番 品名 価格
MG1CM-SM メモリコア ¥Mail
MG1CX-OM 酸素濃度測定ユニット ¥Mail
MG1CX-TM 12ch測定ユニット ¥Mail
MG1CX-WM 風速測定ユニット ¥Mail
MG1CX-CM リフローカメラ ¥Mail
MG1CX-1M-CATC 校正・トレーサビリティ証明書 ¥5,000
MG1CX-1M-NCOA 新規試験成績書 ¥12,500


■仕様
品番 MG1CX-1M
測定温度範囲 0~500℃ ※注1
最大計測時間 約10時間 ※注1 ※注2
サンプリング周期 0.05・0.1・0.2・0.5・1.0・2.0・4.0・8.0秒
(任意に設定可能)
温度精度 ±1℃
測定点数 1~6ポイント
耐熱コネクタ ミニチュアコネクタ
入力 熱電対 JIS-K 1kΩ以下 (φ0.1mm 10m以下)
電源 単4形乾電池(AAA)
マンガン電池、アルカリ電池、ニッケル水素電池対応
リチウムイオン充電池(オプション)
データ転送方式 USB/Bluetooth
外形寸法 メモリコア:W50×D170×H18(mm)
MG1CX用標準耐熱ケース:W65×D245×H25(mm)
重量(メモリーユニット) 約550g(トレー含まず)
専用ソフト システムプログラム(対応OS:Windows XP/Vista/7)
※注1:本体の耐熱時間とは異なります。
※注2:表示値はアルカリ乾電池での実験値です。最大計測時間は電池容量により変動します。

■付属品写真
メモリコア
(品番:MG1CM-SM)
標準耐熱ケース 標準トレー
冷却ユニット システムプログラム Bluetooth
アダプタ
USBケーブル K型コネクタ付熱電帯
(φ0.2×50cm 90本)
ショートピン
5本
その他付属品
・耐熱テープ ・単4形乾電池(3本) ・電源コード ・取扱説明書 ・保証書

運賃、および消費税は、記載価格には、含まれていません。
