■特徴
●設置スペースを気にしない小型軽量
大きさはポケットサイズ。スペースを気にすることなく狭い場所にも設置できます。軽量なので持ち運びも簡単です。
●一目でわかりやす2項目表示
温度と湿度、温度2ch、電流2chなどを1画面表示します。測定中の最大値・最小値も表示できます。
●水滴がついても大丈夫。
IP54某的構造により、水滴が付着するような厨房や配管室などでもお使いいただけます。（MF12LR-5021H、MF12LR-5051は除く）
●記録中でもデータ転送
パソコンにデータを転送する際も、記録を停止する必要はありません。
●最長2年間の電池寿命
省電力設計により電池寿命は最長2年間。（MF12LR-5011の場合。機種・設定により電池寿命には違いがあります。）
●記録しながら電池交換
電池を外しても約30秒間は記録を継続します。（MF12LR-5001は電池残量が少ない場合、電池交換時に記録を中断します。交換後自動的に記録を再開します。電池交換により交換前のデータが消えることはありません。）

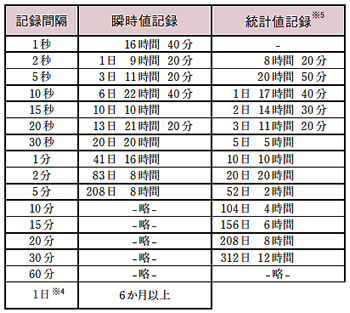

●最大で従来比の7倍の記録容量
1chあたり60,000データの大容量メモリを内蔵。従来機種に比べ長期間の記録が可能になりました。
※最大記録時間は電池の残量により制限されます。長期間の記録を行う場合は測定中に電池を交換してください。
※従来機【3636】を【MF12LR-5051H】に置き換える場合、平均値記録データ数が32000データ→15000データに変更となっておりますのでご注意ください。
※４：MF12LR-5061のみ

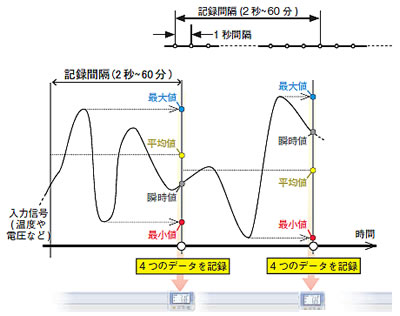

●変化を逃さず記録する
通常の記録（瞬間値記録）では、記録間隔を長くするとその間の細かい変動をとらえることができません。しかし統計値記録モードを使用すれば、記録間隔が長くてもトレンドを逃さず記録できます。記録間隔内の最大値・最小値・平均値・瞬間値を記録します。
●電池がなくなっても安心
安心のバックアップ機能を搭載。電池がなくな手も測定データは消えません。
●万が一の誤操作でも安心
前回の記録データをバックアップしているため、間違えて新しい測定を開始してしまっても安心です。

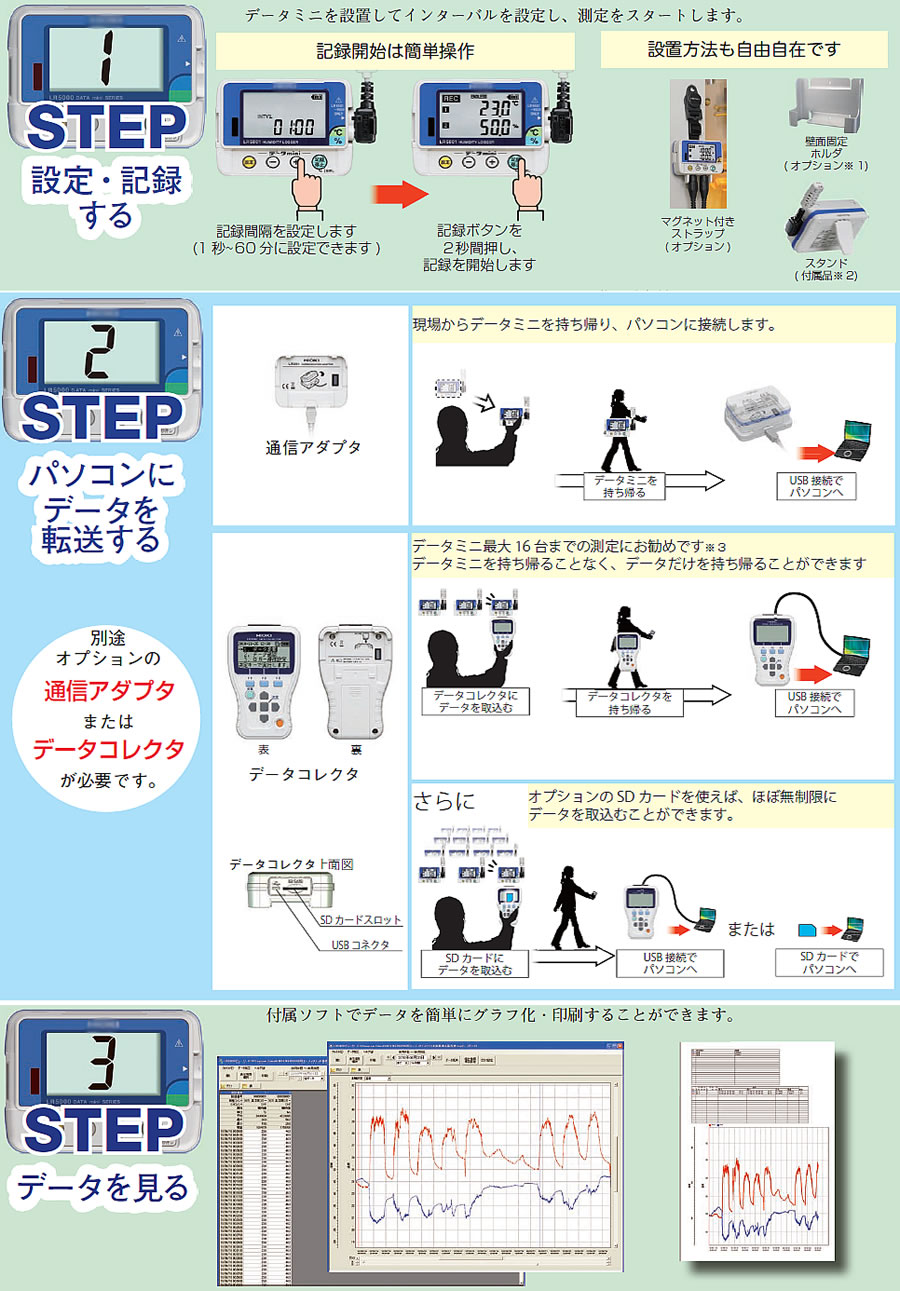

■操作方法
※１：MF12LR-5021H、MF12LR-5051Hでは使用できません。
※２：MF12LR-5021H、MF12LR-5051Hには付属しません。
※３：16chのデータを保存できます。MF12LR-5011H、5031H、5041H、5042H、5043H、5061Hだけの組合せなら16台分、MF12LR-5001H、5021H、5051Hだけの組合せなら8台分です。
■用途
●温度ロガー/温湿度ロガー
オフィス・工場の温湿度を記録管理。温度・湿度の見える化で空調コストの無駄を省きましょう。
倉庫の温度を温度ロガーで記録。製品や荷物の温度変化を見える化しましょう
●計装ロガー/パルスロガー/電圧ロガー
水、ガス、石油など液体の流量を記録管理。流量計の出力信号を測定し、流量のトレンドを調べましょう。
日射計の出力を電圧ロガーで記録。日射量の調査に活用
圧力センサの出力を計装ロガーで記録、エアー、油圧の変動を調べましょう。
●クランプロガー
工場・建物設備の電流を記録管理。電力コストを見える化し、省エネ活動・省コスト活動を効率的に進めましょう。
漏れ電流をクランプロガーとリークセンサで記録。漏電のトレンドを観測し、傾向を把握しましょう。

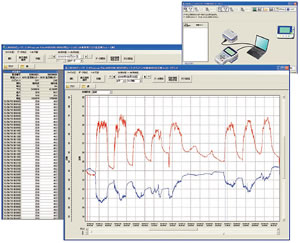

■データ解析は付属のソフトでらくらくスムーズ
●パソコンにデータを取り込みグラフ化。記録データの解析・印刷が簡単にできます。
●カーソル機能で値がわかる。
A、Bカーソルでグラフ上の好きな場所を選ぶと、選んだ場所の値を表示できます。またAカーソルとBカーソルの間の最大値・最小値・平均値などを演算することもできます。
●ファイルをまとめて管理を簡単に
データ転送の際にパソコン内に過去とデータファイルがあれば、転送するデータと過去のデータをつなげて一つのデータにできます。（同じ本体で記録したデータに限ります。）
※測定データをPCで解析するには、オプションの通信アダプタ（MF12LR-5091H）またはデータコレクタ（MF12LR-5092H）が必要です。
■ソフト仕様
| 設定機能 |
MF12LR-5001Hシリーズと赤外線通信し、設定の送信・取得。
個々のロガーに送信した設定をパソコン上に保存。 |
| グラフ機能 |
最大16chまでのグラフ表示。
チャンネルごとに線の色、棒グラフ表示のON/OFF、表示の
ON/OFFが表示可能。
グラフイメージをクリップボードにコピー。
統計データ（最大・最小・平均）表示。
スケーリング機能。 |
| 印刷機能 |
グラフと統計データの印刷。
表示している記録データの表印刷。（Ver2.0以降） |
| データ加工機能 |
スケーリング、電力演算、電力料金計算、
稼働統計算、積算、露点温度計算、CH間演算 |
| 動作環境 |
OS※ |
Windows XP (SP2以上)、Vista (32ビット、SP1以上)、
7 (32/64ビット、.NET Framework 2.0以上) |
| CPU |
動作クロック1GHz以上 |
| メモリ |
512MB以上 |
| インターフェース |
USB |
| ハードディスク |
空き容量30MB以上 |
※USBインタフェース (コミュニケーションベース3910/3911を使用する場合はCOMポートが必要)
| MF12LR-5001H |
MF12LR-5011H |
MF12LR-5021H |
 |
 |
 |
| MF12LR-5031H |
MF12LR-5041H
MF12LR-5042H
MF12LR-5043H |
MF12LR-5051H |
 |
 |
 |
| MF12LR-5061H |
|
|
 |
|
|
■共通仕様
| 記録間隔※1 |
1／2／5／10／15／20／30秒、
1／2／5／10／15／20／30／60分 |
| 記録方法 |
ワンタイム記録 |
メモリフル時記録動作停止
|
| エンドレス記録 |
メモリフル時古いデータから削除して上書き保存
|
| 記録モード※2 |
瞬時値記録 |
記録間隔ごとの瞬間値を記録 |
| 統計値記録 |
1秒間隔で測定し、記録間隔ごとの瞬間値、最大値、
最小値、平均値を記録。 |
| 記録容量※3 |
瞬時値記録 |
1chあたり60,000データ |
| 統計値記録 |
1chあたり15,000データ |
| 表示内容 |
測定値、記録間隔、日付、時刻、アラーム、電池残量、
記録データ数、最大値、最小値など |
| 記録開始方法 |
本体キー操作で開始 または
PC/データコレクタからの予約時刻で開始 |
| 記録停止方法 |
本体キー操作で停止 または
PC/データコレクタからの予約時刻で停止
メモリフル時（ワンタイム設定時） |
| 記録保持機能 |
常に1回前の記録データをバックアップ |
| バックアップ |
電池消耗時も記録データ・設定条件をバックアップ |
| インターフェース |
MF12LR-5091H、MF12LR-5092Hと赤外線通信 |
| 電源 |
電池交換時、記録動作と時計を約30秒間保持。
|
※1：パルスロガー（MF12LR-5061H）のみ上記に加えて「1日」があります。
※2：パルスロガー（MF12LR-5061H）は記録間隔のパルス数を記録します。統計値記録はありません。
※3：従来機【3636】を【MF12LR-5051H】に置き換える場合、平均値記録データ数が32000データ→15000データに変更となっておりますのでご注意ください。
■各仕様

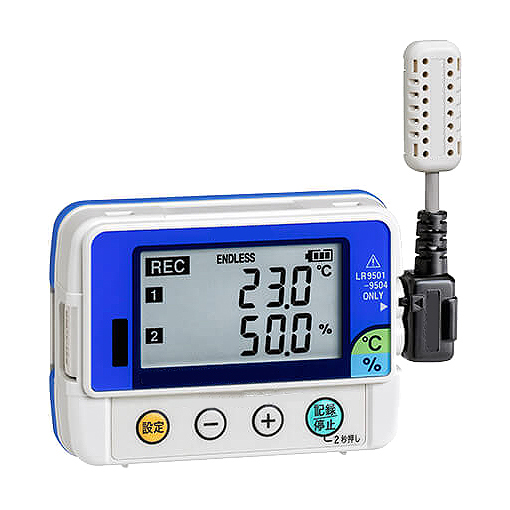

| 品番 |
MF12LR-5001H |

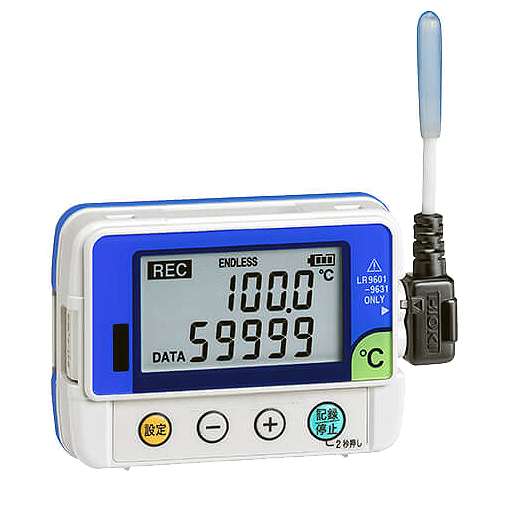

MF12LR-5011H |

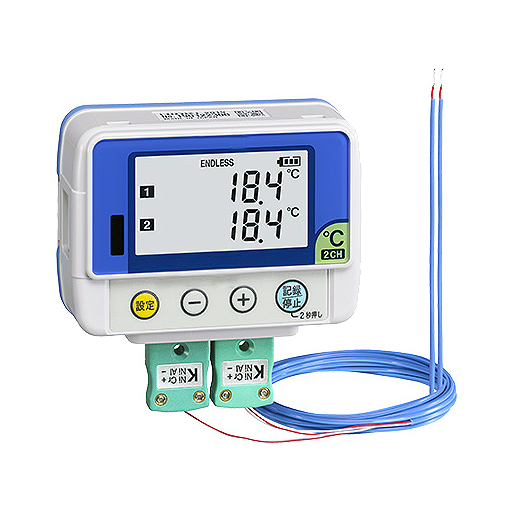

MF12LR-5021H |
| 測定項目 |
温度1ch, 湿度1ch※4 |
温度1ch※5 |
温度2ch |
| センサ |
- |
- |
外付け温度センサ
（K 熱電対）※6 |
| 測定範囲 |
温度：-40.0°C～85.0℃
湿度：0 ％rh～100 ％rh |
-40.0℃～180.0℃※7 |
200℃レンジ：
-40.0℃～200.0℃
（0.1℃分解能）※6 |
800℃レンジ：
-40℃～800℃
（1℃分解能）※6 |
| 確度 |
基本確度 （10 ～35℃）：±0 5℃
（本体+センサ確度）
※-40 ～85℃は別途規定
基本確度 （25℃）：±5 ％rh
（本体+センサ確度）
※10 ～90％rrh未満別途規定 |
基本確度 （0 ～35℃にて）：±0.5℃
（本体+センサ確度）
※-40～180℃は別途規定 |
200℃レンジ：
±0.1 ％rdg、±0.5℃
（センサ確度は別途加算） |
800℃レンジ：
±0.2 ％rdg、±1℃
（センサ確度は別途加算） |
| 記録間隔 |
1～30秒, 1～60分, 15設定 |
| その他機能 |
常に1回前の記録データをバックアップ、
電池消耗時も記録データ/設定条件をバックアップ、
30秒以内の電池交換後記録継続 （交換中は記録休止） |
| 防水性 |
IP54 （防滴構造） |
IP54 （防滴構造） |
なし |
| インタフェース |
通信アダプタまたはデータコレクタと赤外線通信 |
| 電源 |
単3形アルカリ乾電池 （LR6）×1 |
単3形アルカリ乾電池
（LR6）×2 |
| 電池寿命※8 |
約3か月※8 |
約2年※8 |
約1年※8 |
| 約20日※9 |
約2か月※9 |
約1か月※9 |
寸法
（W×H×D） |
79×57×28mm |
79×60×38mm |
| 質量 |
105g |
150g （電池含む） |
| 付属品 |
温湿度センサ
（MF12LR-9504H）×1 |
- |
- |
| 単3形乾電池（本体に内蔵）×1、スタンド ×1 |
|
単3形乾電池（本体に内蔵）×1（MF12LR-5021Hは2個）
取扱説明書 ×1、操作ガイド ×1 |
センサー
ケーブル |
各種オプションセンサー・接続ケーブルはこちらをクリックしてください。 |
※4：付属またはオプションの温湿度センサ必要
※5：オプションの温度センサ必要）
※6：ミニチュアコネクタを使用
※7： ※センサの種類によって制限されます
※8：記録間隔1分、画面省電力モード、瞬時値記録、20℃環境にて
※9：記録間隔1秒、画面省電力モード、瞬時値記録、20℃環境にて

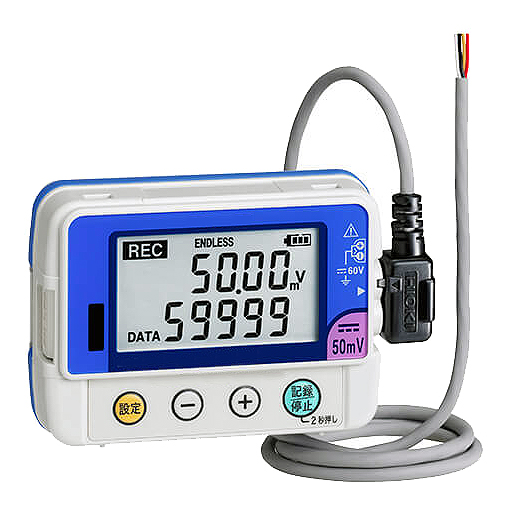

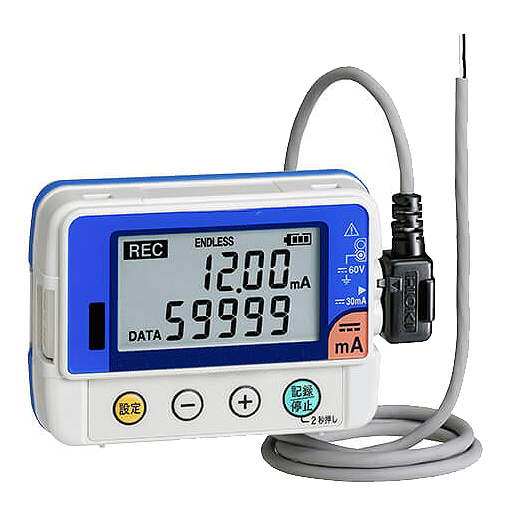

| 品番 |
MF12LR-5031H |
MF12LR-5041H |
MF12LR-5042H |
MF12LR-5043H |
| 測定項目 |
計装用
（1ch, 直流電流） |
直流電圧1ch |
直流電圧1ch |
直流電圧1ch |
| 測定範囲 |
-30.00 ～30.00 mA |
-50.00 ～50.00 mV |
-5.000 ～5.000 V |
-50.00 ～50.00 V |
| 確度 |
±0.5 ％rdg. ±5 dgt. （23±5 ℃において） |
| 記録容量 |
瞬時値記録：60,000データ, 統計値記録：15,000データ |
| 記録間隔 |
1～30 秒, 1～ 60 分, 15設定 |
| その他機能 |
常に1回前の記録データをバックアップ、
電池消耗時も記録データ/設定条件をバックアップ、
電池交換時に記録動作と時計を約30秒間保持 |
| - |
プレヒート出力機能あり
（機能使用時は外部電源必要） |
| 防水性 |
IP54 （防滴構造） |
| インタフェース |
通信アダプタまたはデータコレクタと赤外線通信 |
| 電源 |
単3形アルカリ乾電池 （LR6） × 1 |
電池
寿命 |
約2年※8 |
| 約2か月※9 |
| 寸法 |
79W × 57H × 28Dmm |
| 質量 |
105g |
| 付属品 |
単3形アルカリ乾電池 （本体に内蔵） ×1
取扱説明書 ×1
操作ガイド ×1
スタンド ×1 |
|
接続ケーブル
（MF12LR-9801H）×1 |
接続ケーブル（MF12LR-9802H）×1 |
センサー
ケーブル |
各種オプションセンサー・接続ケーブルはこちらをクリックしてください。 |
※8：記録間隔1分・ 画面省電力モード・瞬時値記録・20℃環境にて、
※9：記録間隔1秒、画面省電力モード、瞬時値記録、20℃環境にて

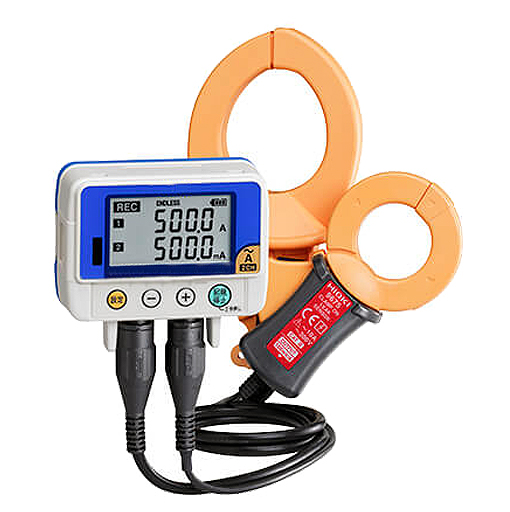

| 品番 |
MF12LR-5051H |
| 測定項目 |
交流負荷電流/漏れ電流
（2ch, オプションのクランプオンセンサを使用） |
| 測定範囲 |
AC 500.0 mA～1000 A rms, 5レンジ
※測定範囲はクランプセンサによって異なります |
| 確度 |
±0.5 ％ rdg. ±5 dgt. （本体のみ50/60 Hz） + クランプセンサ確度 |
| 記録容量 |
瞬時値記録：60,000データ/ch, 統計値記録：15,000データ/ch |
| 記録間隔 |
1～30 秒, 1～60 分, 15設定 |
| その他機能 |
常に1回前の記録データをバックアップ
電池消耗時も記録データ/ 設定条件をバックアップ
電池交換時に記録動作と時計を約30 秒間保持 |
| 防水性 |
なし |
| インタフェース |
通信アダプタまたはデータコレクタと赤外線通信 |
| 電源 |
単3形アルカリ乾電池 （LR6） × 2 |
| 電池寿命 |
約1年※8 |
| 約1か月※9 |
| 寸法 |
79（W）×70（H）×37（D）mm |
| 質量 |
165g |
| 付属品 |
単3形アルカリ乾電池 （本体に内蔵） ×2、取扱説明書 ×1、操作ガイド ×1 |
センサー
ケーブル |
各種オプションセンサー・接続ケーブルはこちらをクリックしてください。 |
※8：記録間隔1分, 画面省電力モード, 瞬時値記録, 20℃環境にて
※9：記録間隔1秒、画面省電力モード、瞬時値記録、20℃環境にて

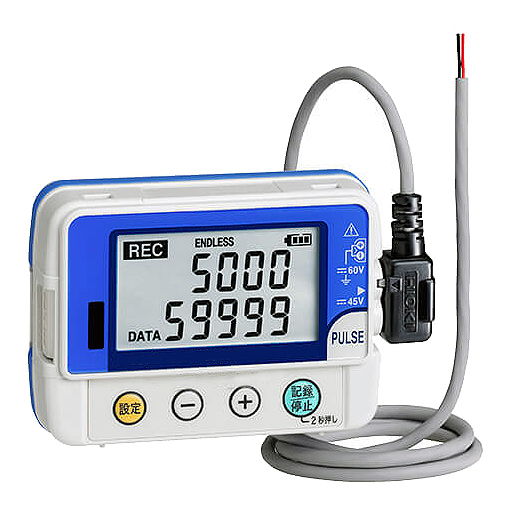

| 品番 |
MF12LR-5061H |
| 測定項目 |
パルス信号 （1ch, 最大表示9999 カウント） |
| 測定範囲 |
無電圧接点信号 （端子間がショートからオープンに変わったときにカウント）
電圧 （電圧レベルが “ Hi ” になったときにカウント）
[Hi]：+2V～ +45V [Lo]：0V ～ +0.5V |
| フィルタ |
機械式接点用：パルス幅20ms 以上、パルス間隔40ms 以上
（ 周波数 25Hz 以下）
電子式接点用：周波数9999Hz以下 |
| 確度 |
±1 dgt. |
| 記録容量 |
瞬時値記録：60,000データ |
| 記録間隔 |
1～30 秒、1～60 分、1日、16設定 |
| その他機能 |
常に1回前の記録データをバックアップ、
電池消耗時も記録データ/ 設定条件をバックアップ、
電池交換時に記録動作と時計を約30 秒間保持 |
| 防水性 |
IP54 （防滴構造） |
| インタフェース |
通信アダプタまたはデータコレクタと赤外線通信 |
| 電源 |
単3形アルカリ乾電池 （LR6）×1 |
| 電池寿命 |
約6か月
（記録間隔10 秒以上、平均5 パルス/ 秒以下、
画面省電力なし、20℃環境にて） |
| 寸法 |
79（W）×57（H）×28（D）mm |
| 質量 |
105g |
| 付属品 |
単3形アルカリ乾電池 （本体に内蔵） ×1
接続ケーブル（MF12LR-9802H×1
取扱説明書 ×1、操作ガイド ×1、スタンド ×1 |
センサー
ケーブル |
各種オプションセンサー・接続ケーブルはこちらをクリックしてください。 |
■オプション

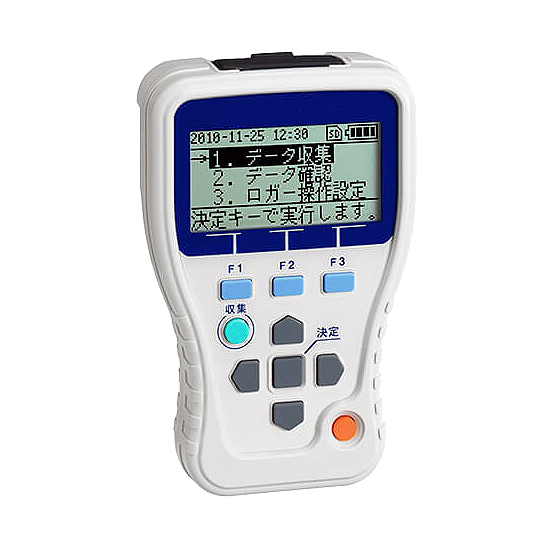

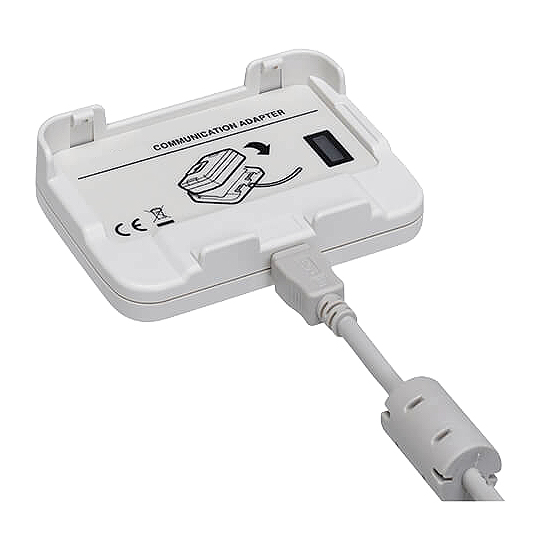

●データ収集器
MF12LR-5091Hは現場でロガーのデータを収集し、パソコンにデータを転送でき、MF12LR-5092Hは現場からロガーを持ち帰り、パソコンにデータを転送できます。また、MF12LR-5092Hはロガーのデータを内部メモリまたはSDカードに保存できます。
・ 付属ソフトでデータを簡単にグラフ化・印刷できます。
・ 付属ソフトで、カーソル間の最大値/最小値/平均値などを演算可能です。
| MF12LR-5091H |
MF12LR-5092H |
 |
 |
ロガー本体 ⇒ PCへデータ転送
PC ⇒ロガー本体へ設定・時計 転送 |
ロガー本体 ⇒内部メモリ⇒SD カード⇒グラフ表示
内部メモリ/SD カード⇒ロガー本体へ設定・時計転送
ロガー本体 ⇒ PCへデータ転送
PC ⇒ロガー本体へ設定・時計転送 |
■仕様
| 品番 |
MF12LR-5091H |
MF12LR-5092H |
| 通信方法 |
ロガー本体間：赤外線光通信
PC間：USB2.0 |
ロガー本体間：赤外線光通信
PC間：USB2.0 |
| 表示部 |
- |
ロガー本体設定条件※1
収集データ (リスト, グラフ, 数値他) |
| 内部メモリ |
- |
60,000データ × 16 ch (瞬時値)
15,000データ × 16 ch (統計値) |
| 外部記憶 |
不可 |
SDメモリカード (SDHC対応、最大32GB)
ロガー本体の記録データ (ほぼ無制限)、
設定 (最大16条件)を保存 |
| 電源 |
バスパワーで動作 |
単3形アルカリ乾電池 (LR6) ×2、
USB接続時はバスパワーで動作 |
| 電池寿命 |
- |
連続使用約12時間または、データ収集 約500回
(メーカー試験条件にて、25℃参考値) |
| 寸法 |
83（W）×61（H）×19（D）mm |
91（W）×141（H）×31（D）mm |
| 質量 |
43g |
215 g ( 乾電池, SD カード含まず) |
| 付属品 |
USB ケーブル (1m) ×1、PC通信ソフト×1 |
| - |
取扱説明書 ×1、操作ガイド ×1、
単3形アルカリ乾電池 (LR6) ×2、 |
●その他オプション
| MF12LR-9901H |
MF12Z-5004H |
 |
 |
| 品番 |
品名 |
備考 |
| MF12LR-9901H |
壁面固定ホルダ |
MF12LR-5021、MF12LR-5051には使用できません。 |
| MF12Z-4001H |
SDカード |
2GB |
| MF12Z-5004H |
マグネット付ストラップ |
全ロガー共通 |
|
