接地抵抗計(アナログ)/品番 MB8T-12UT 【詳細表示】
商品番号 MB8T-12UT 価 格

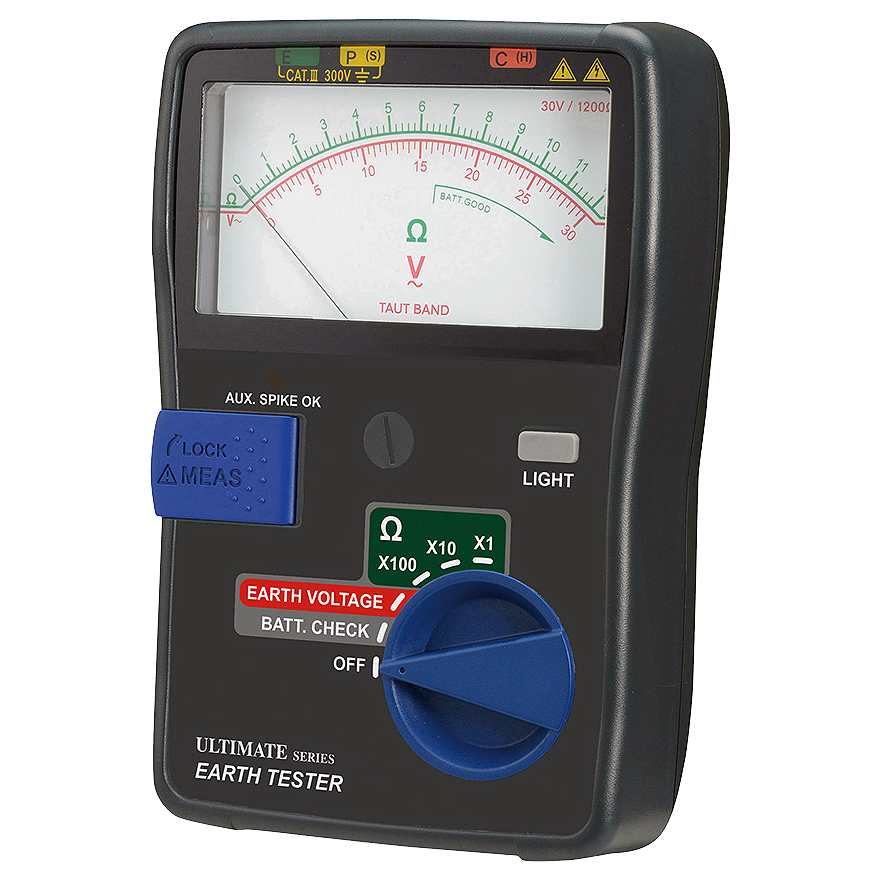

接地抵抗計(アナログ)
品番 MB8T-12UT
接地抵抗と接地電圧の測定に対応。



■特長
●精密測定の「三線式」と簡易測定の「二線式」の両対応。
●接地電圧測定機能は、最高電圧AC30Vまで測定可能。
●正しい接地状況を確認できるLED付き。
●暗所でも測定ができるバックライト付き。
●配電線、屋内配線、電気機械設備、接地銅棒施工現場に。

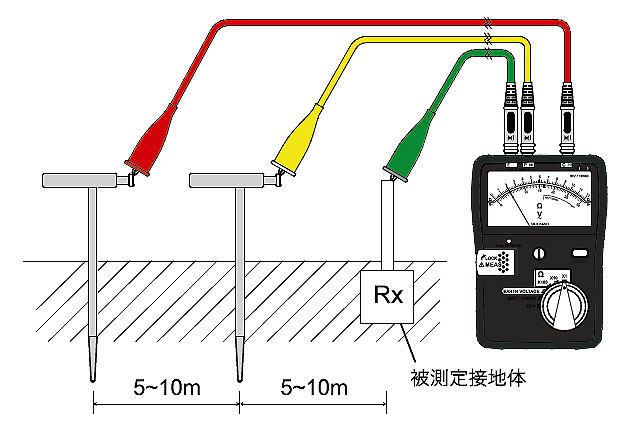

■精密測定
被測定接地体(RX)から5〜10mの間隔で一直線にT型補助接地棒を地面に打ち込み、赤色プローブと黄色プローブをT型補助接地棒に、緑色プローブを被測定接地体(RX)にそれぞれ接続して測定します。

※測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。

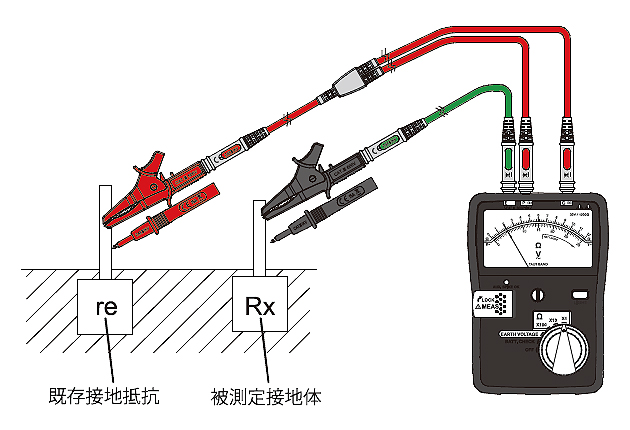

■簡易測定
赤色プローブを既存接地極(re)に、緑色プローブを被測定接地体(RX)に接続して測定します。

※測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。


■各部名称


No. 名称 No. 名称 No. 名称
スケール板 指針ゼロ調整器 T型補助接地棒
メータ指針 ライトスイッチ 精密測定プローブセット
AUX.SPIKE OKランプ レンジスイッチ 安全ワニ口(赤・黒 各1)
MEAS 測定スイッチ(LOCK機能付き) 電池蓋 テスト棒フラット(赤・黒 各1)
測定端子 スタンド 簡易型接地プローブセット



■電気的性能
  測定レンジ 測定範囲 分解能 確度
接地電圧 - 0 ~ 30 V AC
(50 / 60 Hz)
0.5 V 最大目盛値の±3.0%
接地抵抗 × 100 0 ~ 1200 Ω 20 Ω 最大目盛値の±3.0%
× 10 0 ~ 120 Ω 2 Ω (補助接地抵抗は100Ω±5%とする)
× 1 0 ~ 12 Ω 0.2 Ω (接地電圧は10 V以下とする)
最大測定電流出力 3mA
接地電圧測定方式 平均値整流
接地抵抗
測定方式
交流定電流
測定出力
× 1Ωレンジ/約AC 3mA
× 10Ωレンジ/約AC 2mA
× 100Ωレンジ/約AC 1mA
交流定電流
周波数出力
約820 Hz
最大測定可能誤差範囲
(最大動作誤差(±30 %)が
維持される測定範囲)
× 1Ωレンジ:6 ~ 12 Ω間
× 10Ωレンジ:10 ~ 120 Ω間
× 100Ωレンジ:100 ~ 1200 Ω間
※動作誤差の計算方法については、取扱説明書をご参照ください。
※23±5℃、75%RH以下


■仕様


品番 MB8T-12UT
表示 アナログメータトートバンド式
使用温湿度 0~+40℃、85%RH以下(但し、結露のないこと)
保存温湿度 -20~+60℃、75%RH以下(但し、結露のないこと)
反応時間 1秒以内
絶縁抵抗 測定端子と外ケース間で100MΩ/DC1000V
耐電圧 測定端子と外ケース間でAC3700V(50/60Hz) 1分間
測定対応接地種類 三線式接地抵抗測定:A種~D種
二線式接地抵抗測定:D種
電源 単三形アルカリ乾電池×4本
寸法 W112×H160×D50mm
重量 約350g(電池含まず)
付属品 精密測定プローブセット(赤色プローブ20m×1本、
黄色プローブ10m×1本、緑色プローブ5m×1本)、
T型補助接地棒×2本、
簡易型接地プローブセット(赤色×1本、緑色×1本)、
テスト棒フラット(赤色×1本、黒色×1本)、
安全ワニグチ(赤ワニグチ×1個、黒ワニグチ×1個)、
取扱説明書
校正

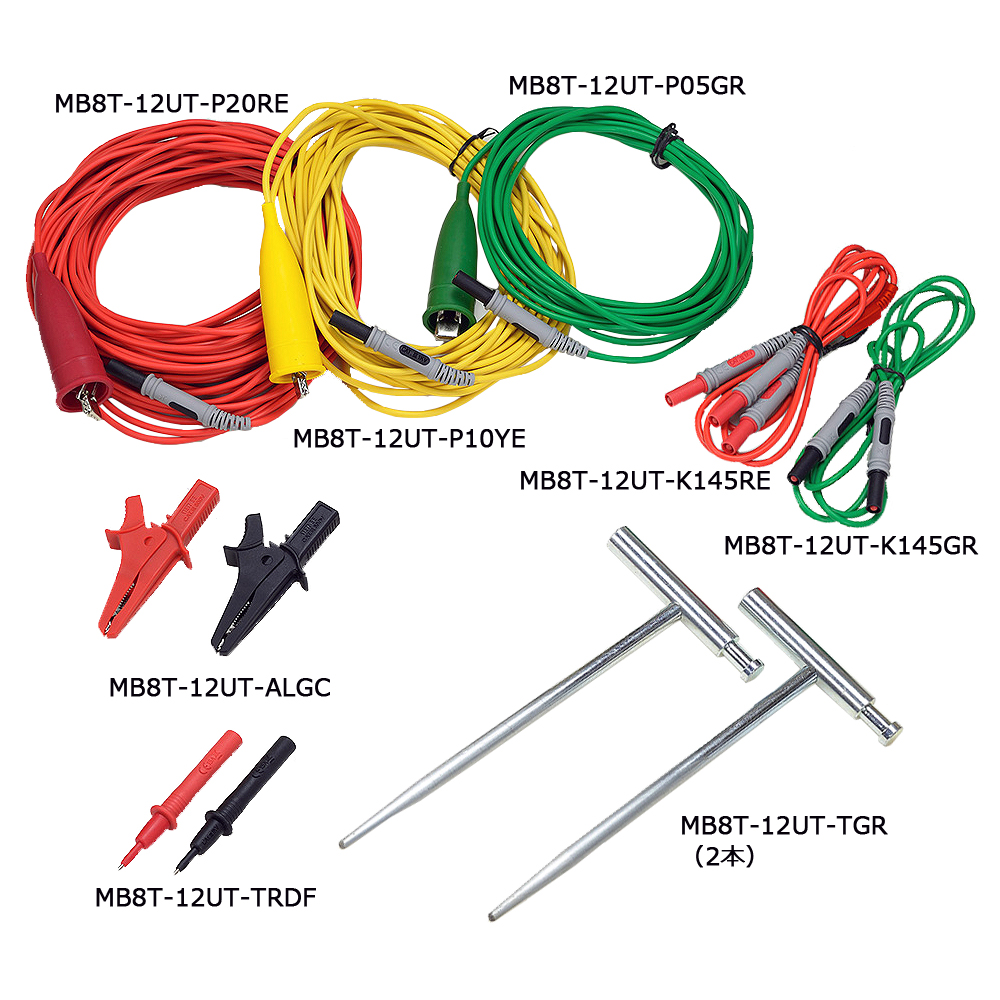

■オプション


品番 品名 備考
MB8T-12UT-P20RE 測定プローブ(20m)赤 20m×1本
MB8T-12UT-P10YE 測定プローブ(10m)黄 10m×1本
MB8T-12UT-P05GR 測定プローブ(5m)緑 5m×1本
MB8T-12UT-TGR T型補助接地棒(2本) 2本入り
MB8T-12UT-K145GR 簡易プローブ(約145cm)緑 約145cm
MB8T-12UT-K145RE 簡易プローブ(約145cm)赤 約145cm
MB8T-12UT-ALGC 安全ワニ口クリップ(赤・黒各1個) 赤・黒各1個
MB8T-12UT-TRDF テスト棒フラット(赤・黒各1個) 赤・黒各1個



運賃、および消費税は、記載価格には、含まれていません。
