■電圧センサ |
フローティング電圧(接地されていない相間電圧)の測定が可能
MB23LG-EW8309K |
MB23LG-EW8309WPK |
|
|
■測定時の結線例
●単相2線の場合
●単相3線の場合
本製品を2台使用した測定例
●三相3線の場合
本製品を3台使用したフローティング電圧の測定例
■仕様
品番 |
MB23LG-EW8309K |
MB23LG-EW8309WPK |
最大入力電圧 |
AC 600Vrms, 848.4Vpeak |
入力方式 |
差動入力(フローティング電圧測定可能) |
出力電圧 |
AC 0~60mV(出力/入力:0.1mV/V) |
測定範囲 |
6~600V |
確度(周波数範囲) |
±1.0%rdg±0.1mV(50/60Hz) |
使用温度範囲 |
-10~50℃ 相対湿度85%以下(結露しないこと) |
入力インピーダンス |
約3.4MΩ |
出力インピーダンス |
約180Ω |
環境条件 |
高度2000mまで 屋内 |
適応規格 |
IEC/EN 61010-1:2001 CAT.Ⅲ 600V 汚染度2
IEC/EN 61010-031:2002, EN 61326 : 2001(EMC規格) |
- |
IEC60529(IP54) |
耐電圧 |
AC5350V(実効値50/60Hz)/5秒間 測定端子と本体外装の間 |
外形寸法 (L×W×D) |
87×26×17mm(突起部除く) |
質量 |
約135g |
約150g |
全長 |
約2m |
出力端子 |
MINI DIN 6PIN |
付属品 |
取扱説明書 |
オプション |
MB23LG-7185K(延長コード) |
価格 |
¥9,000- |
廃番 |
|
■リーク電流負荷電流検出型 |
MB23LG-EW8146K |
MB23LG-EW8147K |
MB23LG-EW8148K |
|
|
|
品番 |
MB23LG-EW8146K |
MB23LG-EW8147K |
MB23LG-EW8148K |
測定可能
導体径 |
φ24 |
φ40 |
φ68 |
定格電流 |
AC30A |
AC 70A |
AC 100A |
出力電圧 |
AC1500mV/30A
(AC50mV/A) |
AC3500mV/70A
(AC50mV/A) |
AC5000mV/100A
(AC50mV/A) |
確度 |
0~15A |
±1.0%rdg±0.1mV
(50/60Hz)
±2.0%rdg±0.2mV
(40Hz~1kHz) |
|
15~30A |
±5.0%rdg(50/60Hz)
±10.0%rdg(45Hz~1kHz) |
|
0~40A |
±1.0%rdg±0.1mV
(50/60Hz)
±2.0%rdg±0.2mV
(40Hz~1kHz) |
|
40~70A |
±5.0%rdg(50/60Hz)
±10.0%rdg(45Hz~1kHz) |
|
0~80A |
±1.0%rdg±0.1mV
(50/60Hz)
±2.0%rdg±0.2mV
(40Hz~1kHz) |
|
80~100A |
±5.0%rdg(50/60Hz)
±10.0%rdg(45Hz~1kHz) |
|
耐電圧 |
AC3540V/5秒間 |
コード長:
出力端子 |
約2m:MINI DIN 6pin |
使用温度範囲 |
0~50℃, 相対湿度:85%以下(結露無きこと) |
出力
インピーダンス |
約90Ω |
約100Ω |
約60Ω |
安全規格 |
IEC 61010-1:2001, IEC 61010-2-032:2002
CAT.Ⅲ 300V 汚染度2 |
外形寸法(mm)
(L×W×D) |
100×60×26 |
128×81×36 |
186×129×53 |
質量 |
約150g |
約240g |
約510g |
付属品 |
携帯用ケース、取扱説明書、ケーブルマーカー |
携帯用ケース、
取扱説明書、
ケーブルマーカー |
オプション |
7146(バナナφ4変換プラグ) 7185(延長コード) |
価格 |
¥15,000- |
¥18,800- |
¥25,400- |
|
■負荷電流検出型 |
MB23LG-EW8121K |
MB23LG-EW8122K |
MB23LG-EW8123K |
|
|
|
品番 |
MB23LG-EW8121K |
MB23LG-EW8122K |
MB23LG-EW8123K |
測定可能導体径 |
φ24 |
φ40 |
φ55 |
定格電流 |
AC100A |
AC500A |
AC1000A |
出力電圧 |
AC500mV/100A
(AC 5mV/A) |
AC500mV/500A
(AC 1mV/A) |
AC500mV/1000A
(AC 0.5mV/A) |
確度 |
±2.0%rdg±0.3mV( 50/60Hz)
±3.0%rdg±0.5mV( 40Hz~1kHz) |
耐電圧 |
AC3540V/5秒間 |
AC5350V/5秒間 |
コード長:出力端子 |
約2m:MINI DIN 6pin |
使用温度範囲 |
-0~40℃, 相対湿度:85%以下(結露無きこと) |
出力インピーダンス |
約9.5Ω |
約1.9Ω |
約1.5Ω |
安全規格 |
IEC 61010-1:2001
IEC 61010-2-032:2002
CAT.Ⅲ 300V 汚染度2 |
IEC 61010-1:2001,
IEC 61010-2-032:2002
CAT.Ⅲ 600V 汚染度2 |
外形寸法(mm) (L×W×D) |
97×59×26 |
128×81×36 |
170×105×48 |
質量 |
約150g |
約260g |
約360g |
付属品 |
携帯用ケース、取扱説明書、ケーブルマーカー |
携帯用ケース、
取扱説明書、
ケーブルマーカー |
オプション |
MB23LG-7146K(バナナφ4変換プラグ) MB23LG-7185K(延長コード) |
価格 |
¥7,500- |
¥9,400- |
¥11,300- |
※クランプセンサは、バナナプラグへの変更等各種特殊仕様に対応します。
|
■リーク電流検出型 |
MB23LG-8141K |
MB23LG-8142K |
MB23LG-8143K |
|
|
|
品番 |
MB23LG-8141K |
MB23LG-8142K |
MB23LG-8143K |
測定可能導体径 |
最大φ24mm |
最大φ40mm |
最大φ68mm |
定格電流 |
AC1000mA |
AC1000mA |
AC1000mA |
出力電圧 |
AC100mV/1000mA(AC 100mV/A) |
確度 |
±1.0%rdg±0.1mV(50/60Hz)
±2.0%rdg±0.1mV(40Hz~1kHz) |
耐電圧 |
AC3540V/5秒間 |
|
コード長:
出力端子 |
約2m:MINI DIN 6pin |
使用温度範囲 |
0~50℃ 相対湿度:85%以下(結露無きこと) |
出力インピーダンス |
約180Ω |
約200Ω |
約120Ω |
安全規格 |
IEC61010-1 CAT.Ⅲ 300V 汚染度2 |
外形寸法(mm)
(L×W×D) |
100×60×26 |
128×81×36 |
186×129×53 |
質量 |
約150g |
約240g |
約490g |
付属品 |
携帯用ケース、取扱説明書 |
携帯用ケース
取扱説明書 |
オプション |
MB23LG-7146K(バナナφ4変換プラグ) MB23LG-7185K(延長コード) |
価格 |
¥14,100- |
¥16,900- |
¥23,400- |
|
■負荷電流検出型(防滴対応) |
品番 |
MB23LG-EW8T22WPK |
被測定導体径 |
φ40 |
定格電流 |
AC500A |
出力電圧 |
AC500mV/500A(AC1mV/A) |
確度 |
±2.0%rdg±0.3mV(50/60Hz)
±3.0%rdg±0.5mV(40Hz~1kHz) |
耐電圧 |
AC5350V/5秒間 |
コード長 |
約2m |
出力端子 |
MINI DIN 6pin |
使用温湿度範囲 |
-0~40℃, 相対湿度:85%以下(結露無きこと) |
出力インピーダンス |
約2Ω |
適合規格 |
IEC61010-1:2001, IEC 61010-2-032:2002
CAT.Ⅲ 600V 汚染度2, IEC 61326, IEC 60529(IP54) |
外形寸法 (L×W×D) |
128×81×36mm |
質量 |
約270g |
付属品 |
携帯用ケース、取扱説明書、ケーブルマーカー |
オプション |
ー |
価格 |
¥23,500- |
※データロガー本体は防水・防滴対応ではありません。
|

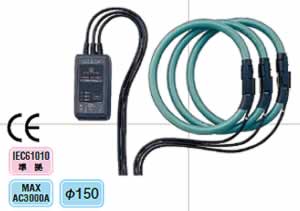

■負荷電流検出型(フレキシブル) |
MB23LG-EW8129-01K/MB23LG-EW8129-02K/MB23LG-EW8129-03K |
|
品番 |
MB23LG-EW8129-01K |
MB23LG-EW8129-02K |
MB23LG-EW8129-03K |
被測定導体径 |
最大約φ150mm |
定格電流 |
300/1000/3000A |
出力電圧 |
300Aレンジ : AC500mV/AC300A(1.67mV/A)
1000Aレンジ : AC500mV/AC1000A(0.5mV/A)
3000Aレンジ : AC500mV/AC3000A(0.167mV/A) |
確度 |
±1.0%rdg(45~65Hz) |
位相特性 |
± 1°以内(各レンジの測定範囲/45~65Hzにおいて) |
耐電圧 |
AC5350V / 5秒間 |
コード長 |
センサ側 : 約2m 出力ケーブル : 約1m |
出力端子 |
MINI DIN 6PIN |
使用温湿度範囲 |
0~50℃、相対湿度85%以下(結露の無きこと) |
出力インピーダンス |
100Ω以下 |
適合規格 |
IEC61010-1, IEC61010-2-032 CAT.Ⅲ 600V 汚染度2, IEC61326 |
外形寸法(mm) (L×W×D) |
111×61×43(突起物を含まない) |
質量 |
約410g |
約680g |
約950g |
付属品 |
取扱説明書
出力ケーブル×1
携帯用ケース |
取扱説明書
出力ケーブル×2
携帯用ケース |
取扱説明書
出力ケーブル×3
携帯用ケース |
価格 |
¥36,600- |
¥72,200- |
¥107,900- |
※MB23LG-EW8129-01KシリーズはACアダプタ(オプション)と併せてご使用ください。
|
■その他センサー用オプション |
MB23LG-7146K |
MB23LG-7185K |
|
|
品 番 |
品 名 |
価 格 |

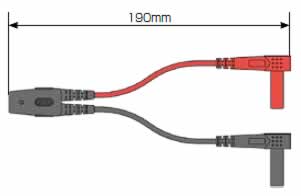

MB23LG-7146K |
バナナ4φ変換プラグ |
¥2,400.- |

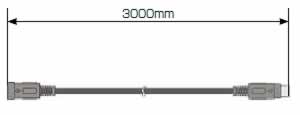

MB23LG-7185K |
延長コード |
¥4,100.- |
|
■ケーブル仕上がり外径
外径
(mm2) |
Ⅳ
600V
単心 |
SV(VVR)
600V3心 |
CV(CE)
600V
単心 |
CV(CE)
600V3心 |
CVT
600V3心 |
CV(CE)
3300V
単心 |
CV(CE)
3300V3心 |
CV(CE)
6600V
単心 |
CV(CE)
6600V3心 |
8 |
6.0 |
18.4 |
8.6 |
16.0 |
- |
13.5 |
24 |
16.5 |
32 |
14 |
7.6 |
19.9 |
9.5 |
17.5 |
21.0 |
14.0 |
26 |
17.5 |
34 |
22 |
9.2 |
23.5 |
11.0 |
21.0 |
24.0 |
15.5 |
29 |
18.5 |
37 |
30 |
10.1 |
25.7 |
12.0 |
24.0 |
- |
16.0 |
31 |
19.5 |
39 |
38 |
11.4 |
28.7 |
13.0 |
25.0 |
28.0 |
17.5 |
33 |
21.0 |
41 |
50 |
1.6 |
31.5 |
15.0 |
30.0 |
- |
19.5 |
38 |
22.0 |
44 |
60 |
13.6 |
34.8 |
16.0 |
31.0 |
33.0 |
21.0 |
40 |
23.0 |
46 |
80 |
15.5 |
38.3 |
17.0 |
35.0 |
- |
22.0 |
43 |
25.0 |
49 |
100 |
17.0 |
41.9 |
20.0 |
40.0 |
41.0 |
24.0 |
46 |
26.0 |
52 |
125 |
18.9 |
46.4 |
21.0 |
43.0 |
- |
25.0 |
50 |
28.0 |
55 |
150 |
20.5 |
50.1 |
23.0 |
46.0 |
47.0 |
27.0 |
53 |
29.0 |
58 |
200 |
23.0 |
56.6 |
26.0 |
54.0 |
55.0 |
30.0 |
30 |
32.0 |
60 |
250 |
25.5 |
62.0 |
28.0 |
59.0 |
60.0 |
32.0 |
65 |
35.0 |
70 |
325 |
28.6 |
69.2 |
32.0 |
65.0 |
66.0 |
35.0 |
71 |
38.0 |
77 |
400 |
31.3 |
- |
34.0 |
72.0 |
72.0 |
39.0 |
- |
- |
- |
500 |
34.4 |
- |
38.0 |
81.0 |
80.0 |
42.0 |
- |
- |
- |
■測定カテゴリ(過電圧カテゴリ)
IEC 61010は、測定器の使用場所についての安全レベルを測定カテゴリという言葉で規定し、以下のようなⅠからⅣの分類をしています。
この数値が大きいほど過渡的なインパルスが大きい環境であることを意味しています。
現場用測定器の場合は、CATⅢの環境で使われることが多いと考えられます。
CAT.Ⅰ コンセントから電源変圧器を経由した2次側の過電圧制御がされている回路
CAT.Ⅱ コンセントから接続する電源コード付き機器の1次側
CAT.Ⅲ 直接配電盤から電気を取り込む機器の1次側及び分岐部からコンセントまでの回路
CAT.Ⅳ 引き込み線で使用される電気計器及び1次過電流保護装置
|
