交換用丸型レンズシステム/品番 MA77-2Xシリーズ 【詳細表示】
商品番号 MA77-2Xシリーズ 価 格
【MA77シリーズ】ラウンドタイプ拡大鏡専用の交換用丸型レンズシステムシリーズ

AR(反射防止)コートレンズはこちら
交換用丸型レンズシステム
品番 MA77-2Xシリーズ
価格は下記をご覧下さい
■特長
●交換用丸型レンズシステムは、レンズをゴム製取付枠をセットして有り、様々な倍率のレンズを1台の製品で使用する互換性が有ります。

●2~3倍
・交換用丸型レンズシステムの低倍率レンズは、裸眼での目視に近い倍率で、使用時の違和感が少ないのが特長です。
・長時間に亘る検査、選別作業や、照明拡大鏡を初めて導入する際に適した倍率です。

●4倍~6倍
・交換用丸型レンズシステムの中倍率域のレンズは、広視野の作業性と適度な倍率のバランスに優れた製品で、全数検査から抜き取り検査まで、幅広いフィールドでの使用が可能です。

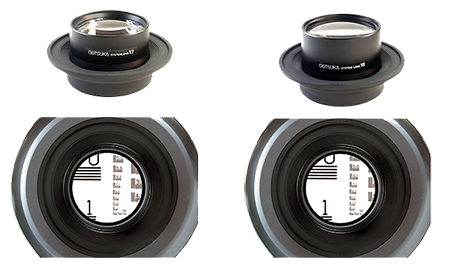

●8倍~10倍
・交換用丸型レンズシステムの高倍率レンズは、顕微鏡と比較して広い視野と高い倍率を併せ持つレンズです。
・量の少ない全数検査から抜き取り検査への使用が可能です。

●12倍~15倍
・交換用丸型レンズシステムの高倍率レンズは、顕微鏡と比較して広い視野と高い倍率を併せ持つレンズです。
・使用中の照明拡大鏡を使用して、高倍率の検査や作業を行う場合に有効です。

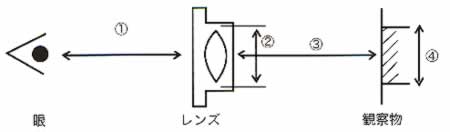

■交換レンズについて(およその目安)
※観察物と眼との間のレンズの位置により倍率は変化します。
使用時は疲れない位置にレンズ位置を調整して下さい。
観察物に対してできるだけ平行になるよう、下記仕様表、作動距離を目安に調整して下さい。
品番 アイポイント レンズ径 作動距離 視野
MA77-2X 150mm φ130mm 160mm φ170mm
MA77-3X 130mm φ140mm
MA77-4X 110mm φ120mm
MA77-6X 100mm φ105mm 82mm φ70mm
MA77-8X 105mm φ85mm 54mm φ40mm
MA77-10X 80mm 43mm
MA77-12X φ90mm 30mm
MA77-15X 65mm φ70mm φ30mm


■倍率は面積で倍率で表示しておりますが、線倍率で表記すると下記のようになります。



■タイプ
MA77-2X MA77-3X MA77-4X
MA77-6X MA77-8X MA77-10X
MA77-12X MA77-15X


■仕様
品番 MA77-2X MA77-3X MA77-4X MA77-6X
倍率 2倍 3倍 4倍 6倍
レンズ寸法/接眼径
(mm)
φ130 φ130 φ130 φ105
アイポイント/目と
レンズの間隔
(mm)
150 150 150 100
作動距離/レンズと
対象物の間隔
(mm)
160 130 110 82
視野(mm) φ170 φ140 φ120 φ70
レンズ方式 ラウンドシリーズ交換用丸型レンズシステム
AR(反射防止)コートレンズ
ラインナップ
有り 有り 有り 有り
レンズ材質 光学ガラス
レンズ構成 1枚 1枚 2枚 2枚
重量(g) 400 500 700 570


品番 MA77-8X MA77-10X MA77-12X MA77-15X
倍率 8倍 10倍 12倍 15倍
レンズ寸法/接眼径
(mm)
φ90 φ90 φ90 φ90
アイポイント/目と
レンズの間隔
(mm)
105 80 80 65
作動距離/レンズと
対象物の間隔
(mm)
54 43 35 30
視野(mm) φ40 φ40 φ40 φ30
レンズ方式 ラウンドシリーズ交換用丸型レンズシステム
AR(反射防止)コートレンズ
ラインナップ
有り 無し
レンズ材質 光学ガラス
レンズ構成 4枚 4枚 3群5枚 3群6枚
重量(g) 1300 1350 1350 1560
※偏光フィルタ標準装備

交換用丸型レンズシステムワイドタイプ/品番 MA77DE-2Xシリーズ 【詳細表示】
商品番号 MA77DE-2Xシリーズ 価 格
【MA77シリーズ】のラウンド(丸)型ワイドタイプ用の交換レンズシステムです。 交換用丸型レンズシステムワイドタイプ
品番 MA77DE-2Xシリーズ
価格は下記をご覧下さい
■特長
●交換用丸型レンズシステムワイドタイプは、レンズをゴム製取付枠をセットして有り、2倍、3倍、4倍の各倍率のレンズを1台の製品で使用する互換性が有ります。
●当システムの低倍率レンズは、裸眼での目視に近い倍率で、使用時の違和感が少ないのが特長です。
●交換用レンズシステムワイドタイプの誇る広い視野は、目視検査作業の効率向上に貢献致します。


■交換レンズについて(およその目安)
※観察物と眼との間のレンズの位置により倍率は変化します。
使用時は疲れない位置にレンズ位置を調整して下さい。
観察物に対してできるだけ平行になるよう、下記仕様表、作動距離を目安に調整して下さい。
品番 アイポイント レンズ径 作動距離 視野
MA77DE-2X 150mm φ150mm 150mm φ200mm
MA77DE-3X 120mm φ180mm
MA77DE-4X 100mm φ160mm


■タイプ

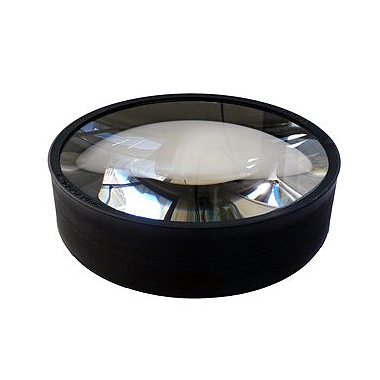

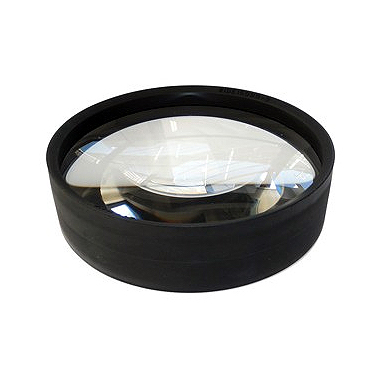

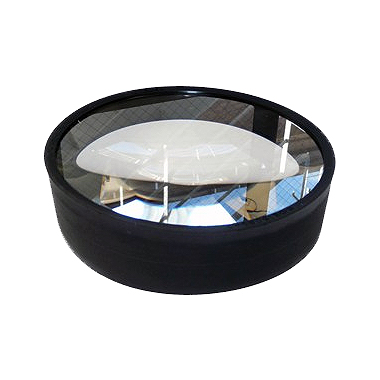

MA77DE-2X MA77DE-3X MA77DE-4X
2倍 3倍 4倍


■仕様
品番 MA77DE-2X MA77DE-3X MA77DE-4X
倍率 2倍 3倍 4倍
レンズ寸法/接眼径
(mm)
Φ150 Φ150 Φ150
アイポイント/
目とレンズの間隔
(mm)
150 150 150
作動距離/
レンズと対象物の間隔
(mm)
150 120 100
視野(mm) Φ200 Φ180 Φ160
レンズ方式 ワイド交換用丸型レンズシステム
AR(反射防止)コートレンズ
ラインナップ
有り
レンズ材質 光学ガラス
レンズ構成 1枚 1枚 2枚
重量(g) 700 750 1150

運賃、および消費税は、記載価格には、含まれていません。
