■特長
● +50~+400℃(出力スケーリング可能)
●ガラス越しの温度測定が可能
●高速応答時間 1ms
●2点レーザマーカで正確照準
●φ1.4mmの小スポット測定
●冷却不要で周囲温度85℃で使用可能

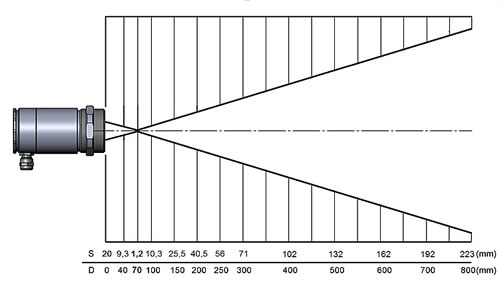

■測定視野範囲図(M1241-IR20LS-230L-CF1タイプ)
■付属品
●センサ、アンプユニット、取付金具
■共通仕様
|
+50~+400℃ |
測定精度 |
±(読取値の0.3%+2℃)
(周囲温度23±5℃、放射率1.00、応答時間1秒にて) |
再現性 |
±(読取値の0.1%+1℃) |
表示分解能 |
0.1℃ |
応答時間 |
1ms(90%応答) |
測定視野範囲 |
60:1 |
アナログ出力 |
4-20mA/0~20mA/0-5V/0-10V/K・J熱電対出力切替 |
アラーム出力 |
24V/50mA(オープンコレクタ) |
リレー出力 |
DC60V/AC42V、0.4Ax2 |
デジタル出力 |
USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet |
信号処理 |
ピークホールド/バレイホールド/アベレージング/出力スケーリング機能 |
測定波長 |
2.3μm |
放射率補正 |
0.100~1.100(0.001/1ステップ) |
透過率補正 |
0.100~1.100(0.001/1ステップ) |
使用周囲温度 |
センサヘッド |
-40~85℃ |
アンプユニット |
0~85℃ (レーザマーカ点灯時は~50℃) |
使用周囲湿度 |
10~95%RH(結露・氷結なきこと) |
保護構造 |
IP65(NEMA-4) |
耐振動 |
IEC68-2-6:XYZ各軸 11-200Hz 3G |
耐衝撃 |
IEC68-2-25:XYZ各軸 11ms 50G |
センサヘッドケーブル長 |
3m(標準)、8m、15m |
材質 |
センサヘッド |
ステンレス |
アンプユニット |
亜鉛ダイキャスト |
電源電圧 |
8-36VDC/max.160mA(モジュール使用時250mA) |
レーザマーカ |
クラス2、630-650nm、1mW未満、IEC825(1994)(ON/OFF切替) |
出力インピーダンス |
電流(ループ抵抗500Ω以下)
電圧(負荷インピーダンス100KΩ以上)
熱電対(20Ω) |
EMC指令
(計測・制御機器) |
EN61326-1:2006 EN61326-2-3:2006 |
低電圧指令
(計測・制御機器) |
EN61010-1:2001 |

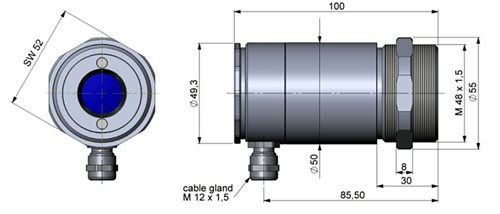

外形寸法 |
センサヘッド |
φ49.3×100mm(M48×1.5mm) |

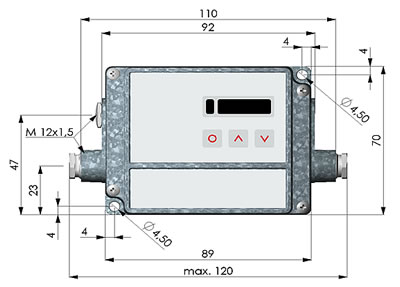

アンプユニット |
89 mm x 70 mm x 30 mm |
質量 |
センサヘッド |
約600g |
アンプユニット |
約420g |
※測定対象物温度>センサヘッド温度+25℃にて
※センサヘッド取付ナットと取付金具は付属です。
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
※製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
■仕様
品番 |
測定温度範囲 |
測定視野範囲 |
価格 |
M1241-IR20LS-230L-CF1 |
50~400℃ |
φ1.4mm/85mm |
¥228,000- |
M1241-IR20LS-230L-CF2 |
φ2.5mm/150mm |
¥228,000- |
M1241-IR20LS-230L-CF3 |
φ3.4mm/200mm |
¥228,000- |
M1241-IR20LS-230L-CF4 |
φ7.5mm/450mm |
¥228,000- |
M1241-IR20LS-230L-SF |
φ18mm/1100mm |
¥228,000- |
■オプション
センサヘッドケーブル標準タイプ → センサヘッドケーブルコネクタストレートタイプ |
|
エアパージカラー |
冷却ジャケット |
|
|
可変ブラケット |
パイプアダプタ |
|
|
サイティングチューブ |
|
DINレール取付アダプタ |
|
アンプ遮断カバー |
USBインターフェース |
|
|
■仕様
品番 |
品名 |
価格 |
M1241-AC-HAPA |
パイプアダプタ |
¥8,000- |
M1241-AC-HAST300 |
サイティングチューブ |
¥16,000- |
M1241-ACCT-COV |
アンプ遮蔽カバー |
¥5,000- |
M1241-ACCT-RAIL |
DINレールアダプタ |
¥5,000- |
M1241-ACCT-RI |
リレーインターフェース |
¥10,000- |
M1241-ACCT-USBK |
USBインターフェース+ソフトウェア |
¥17,000- |
M1241-ACCTL-AB |
角度調整機能付ブラケット |
¥18,000- |
M1241-ACCTL-AP |
エアパージカラー |
¥20,000- |
M1241-ACCTL-W |
冷却ジャケット |
¥47,000- |
M1241-IR20LS-230-C |
センサヘッドコネクタストレートタイプに変更 |
¥15,000- |
M1241-IR20LS-C8 |
8m標準ケーブル |
¥11,000- |
M1241-IR20LS-C15 |
15m標準ケーブル |
¥20,000- |
M1241-IR20LS-C3H |
3m耐熱ケーブル(耐熱180℃) |
¥10,000- |
M1241-IR20LS-C8H |
8m耐熱ケーブル(耐熱180℃) |
¥27,000- |
M1241-IR20LS-C15H |
15m耐熱ケーブル(耐熱180℃) |
¥47,000- |
M1241-ACCTL-HTCERT |
校正成績書 |
¥25,000- |
|
