測定温度範囲 |
+100~+1800℃(測定対象物温度>センサヘッド温度+25℃にて) |
測定精度 |
±(読取値の0.3%+2℃)
(周囲温度23±5℃、放射率1.00、応答時間1秒にて) |
再現性 |
±(読取値の0.1%+1℃) |
表示分解能 |
0.1℃ |
応答時間 |
1ms(90%応答) |

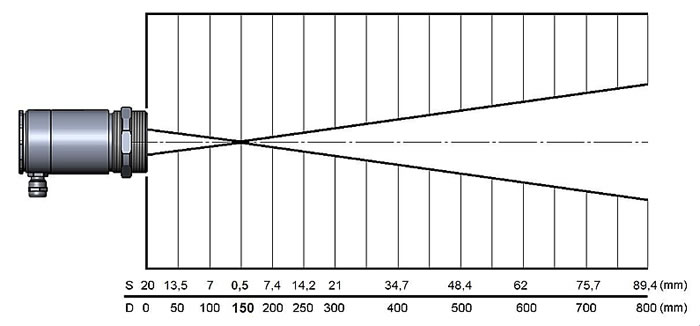

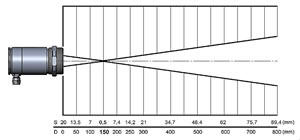

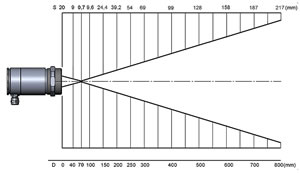

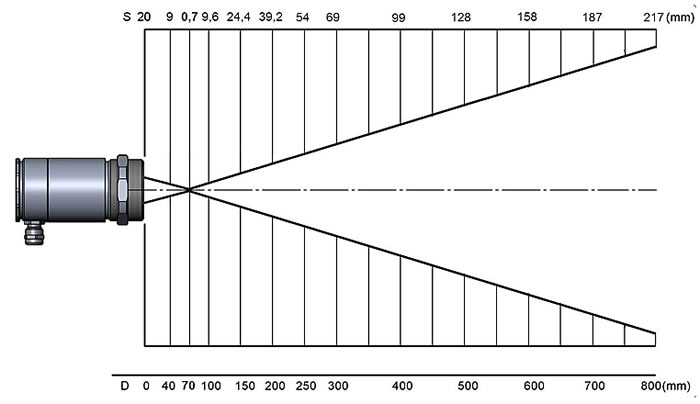

測定視野範囲 |
100:1/300:1 |
アナログ出力 |
4-20mA/0~20mA/0-5V/0-10V/K・J熱電対出力切替 |
アラーム出力 |
24V/50mA(オープンコレクタ) |
リレー出力 |
DC60V/AC42V、0.4Ax2 |
デジタル出力 |
USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet |
信号処理 |
ピークホールド/バレイホールド/アベレージング/出力スケーリング機能 |
測定波長 |
2.3μm |
放射率補正 |
0.100~1.100(0.001/1ステップ) |
透過率補正 |
0.100~1.100(0.001/1ステップ) |
使用周囲温度 |
センサヘッド |
-40~85℃ |
アンプユニット |
0~85℃ (レーザマーカ点灯時は~50℃) |
使用周囲湿度 |
10~95%RH(結露・氷結なきこと) |
保護構造 |
IP65(NEMA-4) |
耐振動 |
IEC68-2-6:XYZ各軸 11-200Hz 3G |
耐衝撃 |
IEC68-2-25:XYZ各軸 11ms 50G |
ケーブル長 |
3m(標準)、8m、15m |
材質 |
センサヘッド |
ステンレス |
アンプユニット |
亜鉛ダイキャスト |
電源電圧 |
8-36VDC/max.160mA(モジュール使用時250mA) |
レーザマーカ |
クラス2、630-650nm、1mW未満、IEC825(1994)(ON/OFF切替) |
出力インピーダンス |
電流(ループ抵抗500Ω以下)
電圧(負荷インピーダンス100KΩ以上)
熱電対(20Ω) |
EMC指令
(計測・制御機器) |
EN61326-1:2006 EN61326-2-3:2006 |
低電圧指令
(計測・制御機器) |
EN61010-1:2001 |
外形寸法 |
センサヘッド |
φ49.3×100mm(M48×1.5mm) |
アンプユニット |
89 mm x 70 mm x 30 mm |
質量 |
センサヘッド |
約600g |
アンプユニット |
約420g |
