LEDストロボスコープ/品番 M123T-472S 【詳細表示】
商品番号 M123T-472S 価 格
LEDストロボスコープ/M123T-472S

LEDの採用で高周波数(最高120,000fpm)での発光が可能となり、印刷機や織機、高速で動作する電動工具などの動作チェックも可能に。
さらに高輝度、長寿命を実現。

LEDストロボスコープ
品番 M123T-472S
廃番
■特長
●ランプが長寿命
ランプ交換の手間とコストが削減可能。
LEDランプの寿命は約50,000時間。(1日8時間発光で約17年)
※製品寿命ではありません。計算寿命であり実際の使用条件、環境により寿命は変わります。

●消費電力約60%減!
消費電力の少ないLEDを使用。省エネでエコなストロボスコープ。

●IP65(防水対応)

●演色性の向上
2色のLEDを使用し、自然光に近い色合いで見ることが可能。

●高回転でも照度低下なし!
最高発行回転数(発光周波数)120,000fpmに対応。

●メモリ機能
5件の発光回転数データを記憶可能。



■ストロボスコープってなに?

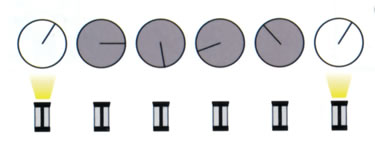

ストロボスコープでは、測定物の回転と同期(1回転に1回発光)させることによって、高速回転している物体をストップモーションで見ることができます。

人の目の残像効果によって、静止しているように鮮明に見えます。

●こんなところで使われています
・織機の縦糸の観測
・エアーグラインダの回転計測
・ファンの回転状態の検査
・スピーカーの振動状態の計測
歯車の噛み合いチェック



印刷のズレ、カスレを目視検査

■ストロボの特徴
①ジャンプ機能
ボタンを押すだけで発光周波数を“倍”、“半分”に調整できます。

②フェーズ機能搭載
ストロボスコープを用いて印刷の絵柄などを確認する際に、ストップさせる位置を任意の位置に変更できます。
外部パルス信号に同期して発光させる場合は遅延発光機能、外部パルスを接続せず発光させる場合は位相変更機能を使用します。

・遅延発光機能(外部同期モードの搭載)
外部パルス信号に同期して発光させる場合、パルス信号のタイミングと発光のタイミングを任意調整することで、ターゲットが静止する位置を任意に変更できます。
調整はストロボスコープ背面のツマミを使用します。

・位相変更機能(内部発振モードの機能)
外部パルスを接続せず発光させる場合、+ボタン・-ボタンを押して発光タイミングを調整することで、遅延発光機能と同様にターゲットが静止する位置を任意に調整できます。

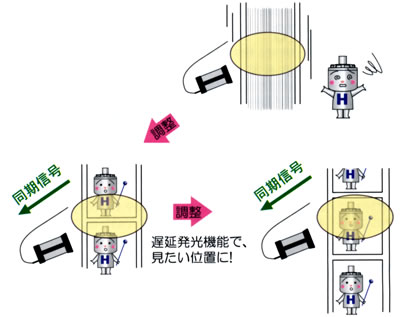

遅延発光機能を使って外部パルス信号に同期させて絵柄のズレや欠けを確認する場合。

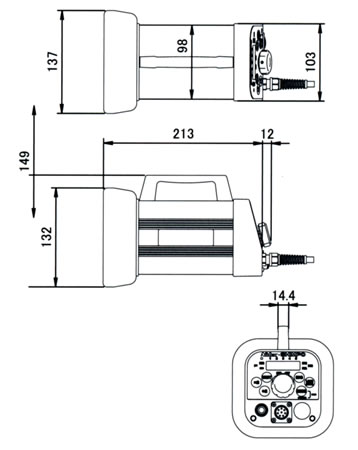

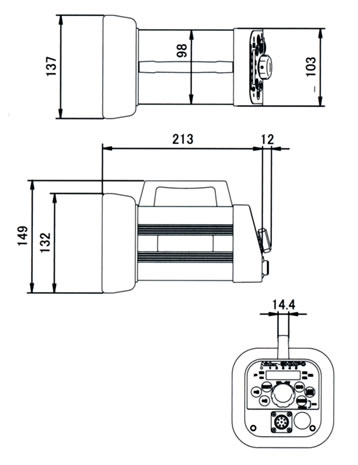

■寸法図
M123T-472S M123T-476S

■仕様
品番 M123T-472S M123T-476S
発光回数
(fpm)
内部発振 60~120,000
外部同期 40~35,000
角度 0.1~3.6°
発光幅 時間 400μsec
設定精度 ±0.02%
内部発振 位相変更機能 0~999msec、0~359°
ジャンプ機能 有(専用スイッチを押すと発光回数が1/2倍、2倍になる)
整数機能 有(小数を表示、設定しない)
メモリ機能 有(電源OFF時の発光回数を記憶し、
次に電源をONしたときにその発光回数で発光する)
外部同期 入力信号 電圧入力
H level:2.5~12V L level:0~0.4V
同期切替 立上りエッジ/立下りエッジ切替可能
周波数測定範囲 40~35,000fpm
遅延発光可能範囲 60~10,000
遅延時間/角度 0~999msec、0~359℃
表示器 6桁赤色LED
設定器 多回転エンコーダー、タクトスイッチ
同期出力信号 12V 電圧パルス信号
発光源 超高輝度白色LED18
コネクタ 入出力信号コネクタ 電源・入力信号一体コネクタ
パターン登録 5パターンの登録
オート発光OFF機能 有(OFF又は1~120分から選択)
電源 AC100~240V 内蔵ニッケル水素電池

連続使用時間
約2時間(発光幅3.6°)
約5時間(発光幅1.0°)

急速充電約2時間

付属ACアダプタ
入力:AC100~240V
出力:DC24V
照度 20cm/発光幅3.6° 約3000lx(6000fpm設定時)
50cm/発光幅3.6° 約2400lx(6000fpm設定時)
センサー電源 DC12V 40mA
消費電力
(AC100V、3.6°設定時)
約660mA 約900mA
使用周囲温度 0~40℃
使用周囲湿度 35~85%RH
使用環境 塵埃、腐食性ガスなきこと
準拠規格 RoHS
質量 約1.9kg 約2.1kg
保護構造 IP65
付属品 入力信号コネクタ ACアダプタ

運賃、および消費税は、記載価格には、含まれていません。
