クラスA全天日射計(μV出力)/品番 MC8PRS-A10S-0P0 【詳細表示】
商品番号 MC8PRS-A10S-0P0 価 格

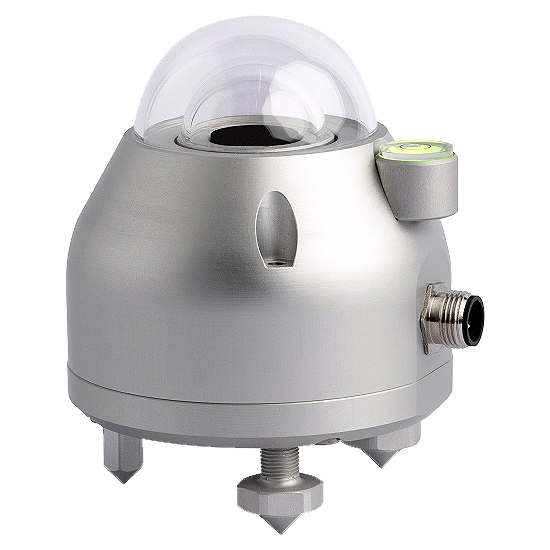

クラスA全天日射計(μV出力)/MC8PRS-A10S-0P0 クラスA全天日射計(μV出力)
品番 MC8PRS-A10S-0P0
価格は下記をご覧ください。
PVにおける日射量測定・効率モニタ用の高コストパフォーマンスなクラスA/B/C全天日射計です。

クラスA全天日射計(μV出力)/MC8PRS-A10S-0P0

■特長
●サーモパイルセンサの測定原理に基づく高精度の全天日射計

●外部からの電源供給なしでμVの測定信号が得られます。

●DC0/4~20mA、DC0~1/5/10VまたはRS485 Modbus-RTU出力を使用する場合は、外部からの電源供給が必要です。これらの出力は常にW/m²に関係付けられており、ソーラーパネル全面に対する日射量との関係性を得ることができます。

●すべてのモデルは電気的なシステムが筐体から完全に絶縁されるよう設計されており、日射計に追加的な絶縁処理を施すことなく、金属を含むあらゆる設置面に取付けることが可能です。

●ISO9060:2018に準拠するスペクトラリーフラットクラスA、B、Cすべての全天日射計をラインアップしています。

●RS485 Modbus-RTU出力モデルには内部診断センサが搭載されており、日射計の動作状態を監視し、メンテナンスの必要性を事前に予測できるため、常に信頼性の高い測定を実現します。

●RS485 Modbus-RTU出力モデルはPCアプリケーションソフトウェアにより、アナログ出力などの設定変更や、測定値のリアルタイムモニタやファイル保存が可能です。


■タイプ

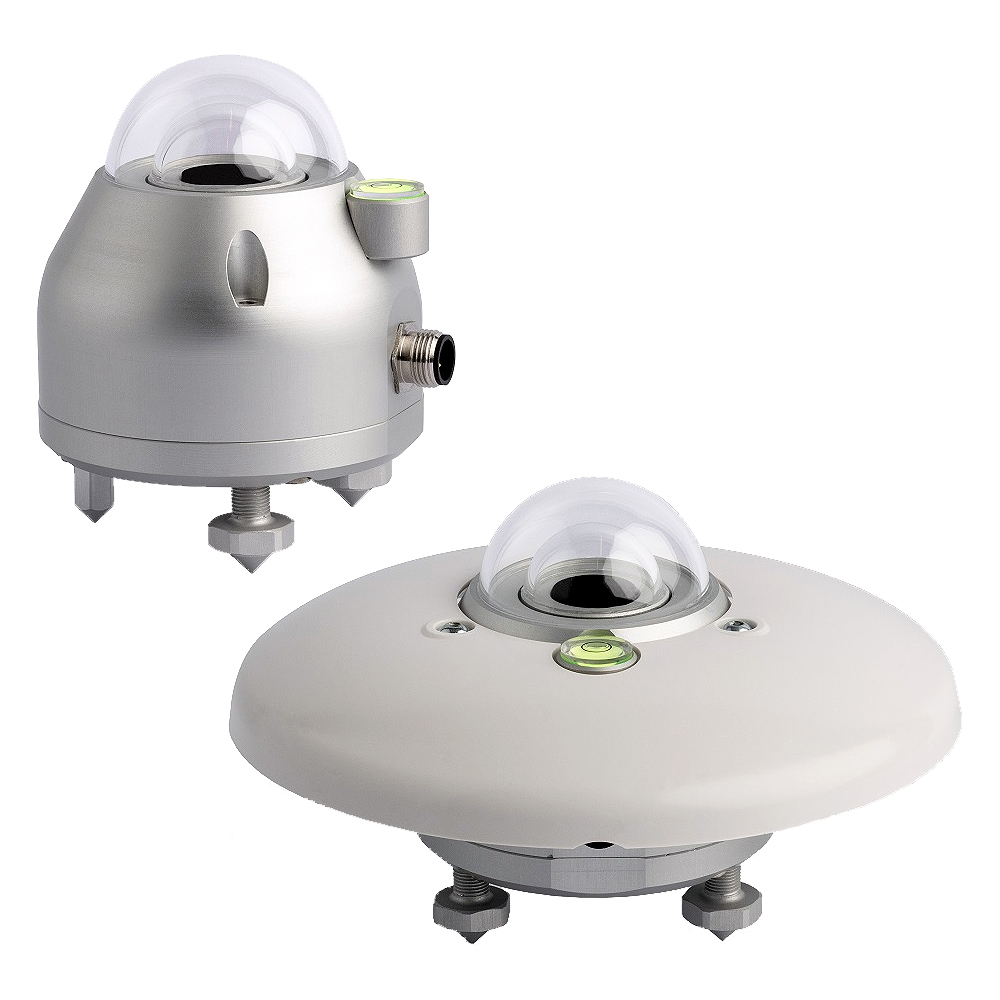

MC8PRS-A10S MC8PRS-B02S

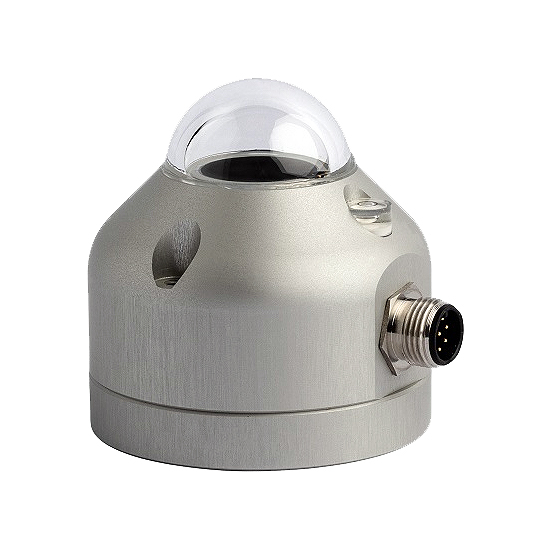

MC8PRS-C03S


■共通仕様
品番 MC8PRS-A10S MC8PRS-B02S MC8PRS-C03S
センサ サーモパイル
代表感度 6~12μV/(W/m2)またはPV標準化7μV/(W/m2)
測定範囲 0~4000W/m2(デフォルト:0~2000W/m2)
視角 2πsr
スペクトル範囲 283~2800nm 300~2800nm
動作条件 -40~+80℃、0~100%RH
出力 アナログ出力μV/(W/m2)
アナログ出力4~20mA
デジタルRS485 Modbus-RTU出力
デジタルRS485 Modbus-RTU出力+
アナログ出力(0/4~20mA、0~1/5/10Vより設定可能)
供給電源 不要:μV/(W/m2)出力
DC10~30V:0/4~20mA、0~1V、0~5V出力
DC15~30V:0~10V出力
DC7~30V:RS485 Modbus-RTUのみ出力時
消費電流 DC24Vにて15mA、DC12Vにて21mA(MC8PRS-A10S/B02S/C03S-M0)
DC24Vにて≦37mA、DC12Vにて≦43mA(その他モデル)
接続方法 4極M12コネクタ:MC8PRS-A10S/B02S/C03S-0P0(-0C0)
5極M12コネクタ:MC8PRS-A10S/B02S/C03S-M0□
8極M12コネクタ:MC8PRS-A10/B02S/C03SS-MA□
水準調整器精度 <0.2°
保護等級 IP67
重量
(遮蔽ディスクを含む)
約620g 約230g
MTBF >10年

■ISO9060:2018準拠仕様
品番 MC8PRS-A10S MC8PRS-B02S MC8PRS-C03
応答時間 <2秒 <10秒 <18秒
a)対熱放射応答(200W/m2) <|±7|W/m2 <|±10|W/m2 <|±15|W/m2
b)周囲温度変化応答(5K/h) <|±2|W/m2 <|±4|W/m2 <|±4|W/m2
c)総合ゼロオフセット、
a)、b)および他の要因を含む
<|±10|W/m2 <|±15|W/m2 <|±20|W/m2
長期非安定性(1年) <|±0.5|% <|±1|% <|±1|%
非直線性 <|±0.2|% <|±1|% <|±1|%
余弦則応答 <|±10|W/m2 <|±18|W/m2 <|±20|W/m2
スペクトル誤差 <|±0.2|% <|±0.5|% <|±1|%
温度応答
(-10~+40℃)
<|±0.5|% <|±1.5|% <|±2|%
傾斜応答 <|±0.2|% <|±1|% <|±1.5|%

■内部診断センサ(MC8PRS-A10S/B02S/C03S-M□のみ)
項目 測定範囲 分解能 精度
温度 -40~+80℃ 0.1℃ ±0.5℃(0~60℃にて)
相対湿度 0~100% 0.1% ±3%(T=25°、RH=20~80%)
気圧 300~1100hPa 0.1hPa ±1hPa
傾斜
(オプション)
0~180° 0.1° <0.5°

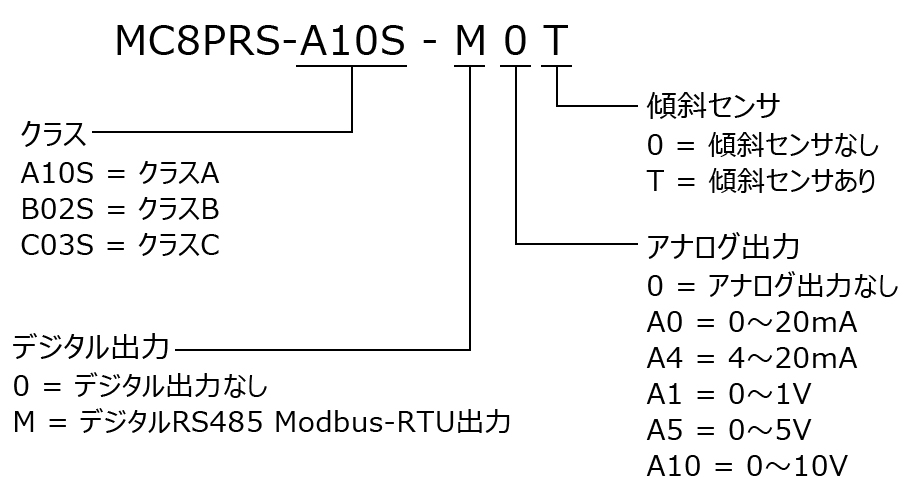

■ご注文コード


■仕様
品番 クラス 傾斜
センサ
出力 供給電源 接続方法
デジタル アナログ 4極
M12
コネクタ
5極
M12
コネクタ
8極
M12
コネクタ
MC8PRS-A10S-0P0 クラスA - - μV出力 不要
MC8PRS-A10S-0C0 - - 4~20mA DC10~30V
MC8PRS-A10S-M00 - RS485 - DC7~30V
MC8PRS-A10S-MA00 - RS485 0~20mA DC10~30V
MC8PRS-A10S-MA40 - RS485 4~20mA
MC8PRS-A10S-MA10 - RS485 0~1V
MC8PRS-A10S-MA50 - RS485 0~5V
MC8PRS-A10S-MA100 - RS485 0~10V DC15~30V
MC8PRS-A10S-M0T RS485 - DC7~30V
MC8PRS-A10S-MA0T RS485 0~20mA DC10~30V
MC8PRS-A10S-MA4T RS485 4~20mA
MC8PRS-A10S-MA1T RS485 0~1V DC10~30V
MC8PRS-A10S-MA5T RS485 0~5V
MC8PRS-A10S-MA10T RS485 0~10V DC15~30V
MC8PRS-B02S-0P0 クラスB - - μV出力 不要
MC8PRS-B02S-0C0 - - 4~20mA DC10~30V
MC8PRS-B02S-M00 - RS485 - DC7~30V
MC8PRS-B02S-MA00 - RS485 0~20mA DC10~30V
MC8PRS-B02S-MA40 - RS485 4~20mA
MC8PRS-B02S-MA10 - RS485 0~1V
MC8PRS-B02S-MA50 - RS485 0~5V
MC8PRS-B02S-MA100 - RS485 0~10V DC15~30V
MC8PRS-B02S-M0T RS485 - DC7~30V
MC8PRS-B02S-MA0T RS485 0~20mA DC10~30V
MC8PRS-B02S-MA4T RS485 4~20mA
MC8PRS-B02S-MA1T RS485 0~1V
MC8PRS-B02S-MA5T RS485 0~5V
MC8PRS-B02S-MA10T RS485 0~10V DC15~30V
MC8PRS-C03S-0P0 クラスC - - μV出力 不要
MC8PRS-C03S-0C0 - - 4~20mA DC10~30V
MC8PRS-C03S-M00 - RS485 - DC7~30V
MC8PRS-C03S-MA00 - RS485 0~20mA DC10~30V
MC8PRS-C03S-MA40 - RS485 4~20mA
MC8PRS-C03S-MA10 - RS485 0~1V
MC8PRS-C03S-MA50 - RS485 0~5V
MC8PRS-C03S-MA100 - RS485 0~10V DC15~30V
MC8PRS-C03S-M0T RS485 - DC7~30V
MC8PRS-C03S-MA0T RS485 0~20mA DC10~30V
MC8PRS-C03S-MA4T RS485 4~20mA
MC8PRS-C03S-MA1T RS485 0~1V
MC8PRS-C03S-MA5T RS485 0~5V
MC8PRS-C03S-MA10T RS485 0~10V DC15~30V























■オプション
MC8PRS-A10S-LPS1S MC8PRS-C03S-LPS3S
MC8PRS-A10S-LPS5S MC8PRS-A10S-SP1AS
MC8PRS-C03S-SP2AS MC8PRS-C03S-BLS
MC8PRS-A10S-LG02S MC8PRS-C03S-LG03S

品番 品名 備考 対応クラス

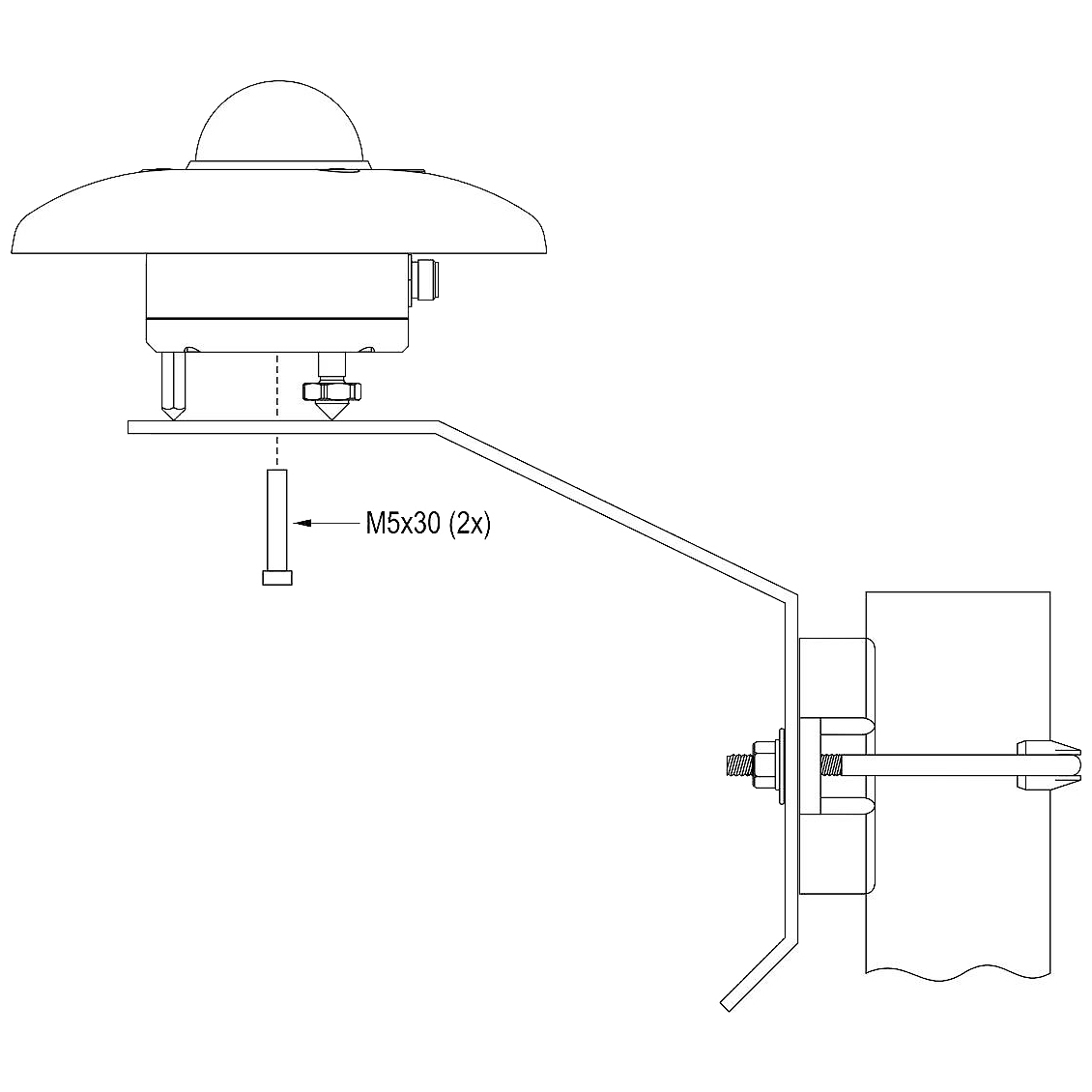

MC8PRS-A10S-LPS1S 水平・垂直取付ブラケット φ40~50mm
マスト用
A/B

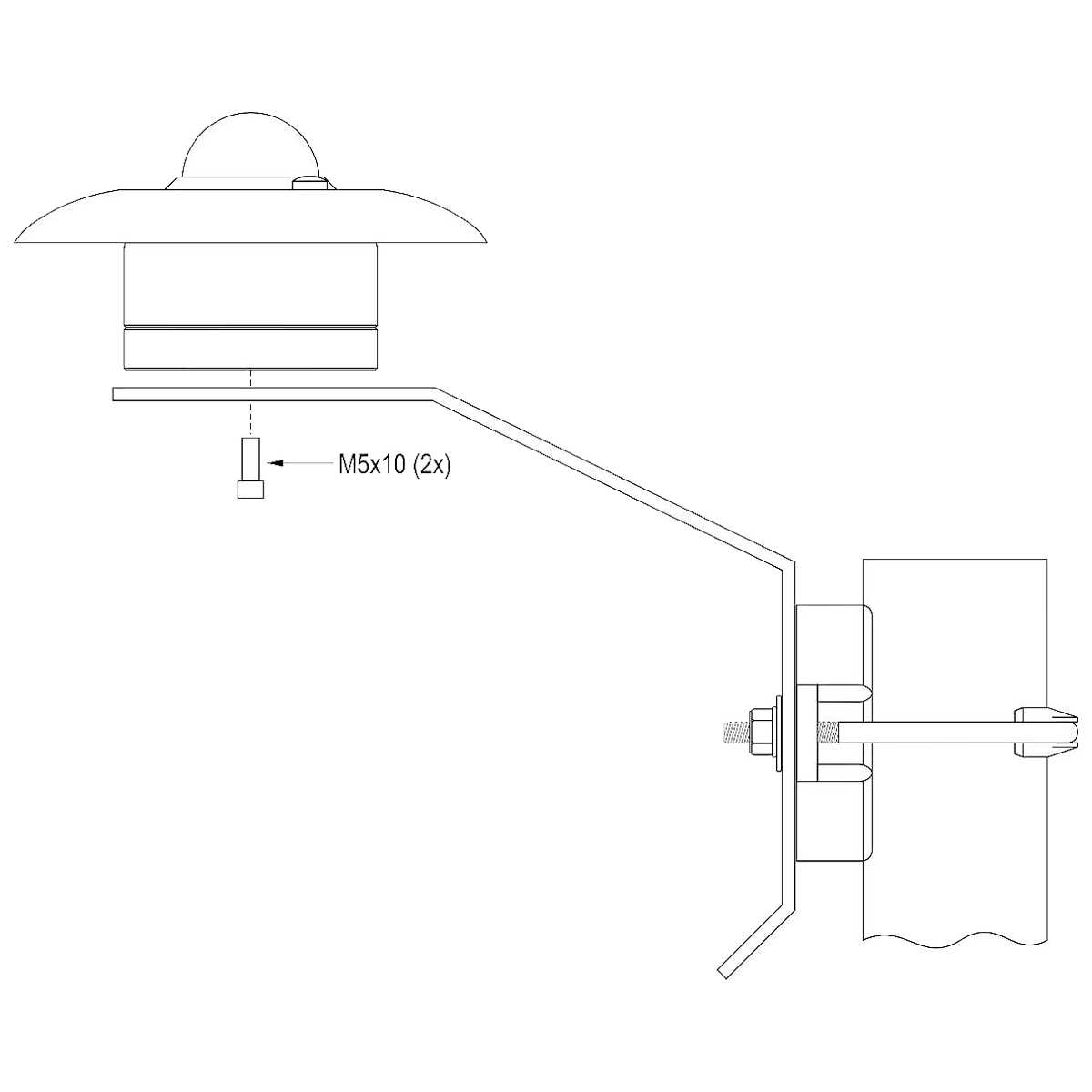

MC8PRS-C03S-LPS3S 水平・垂直取付ブラケット C

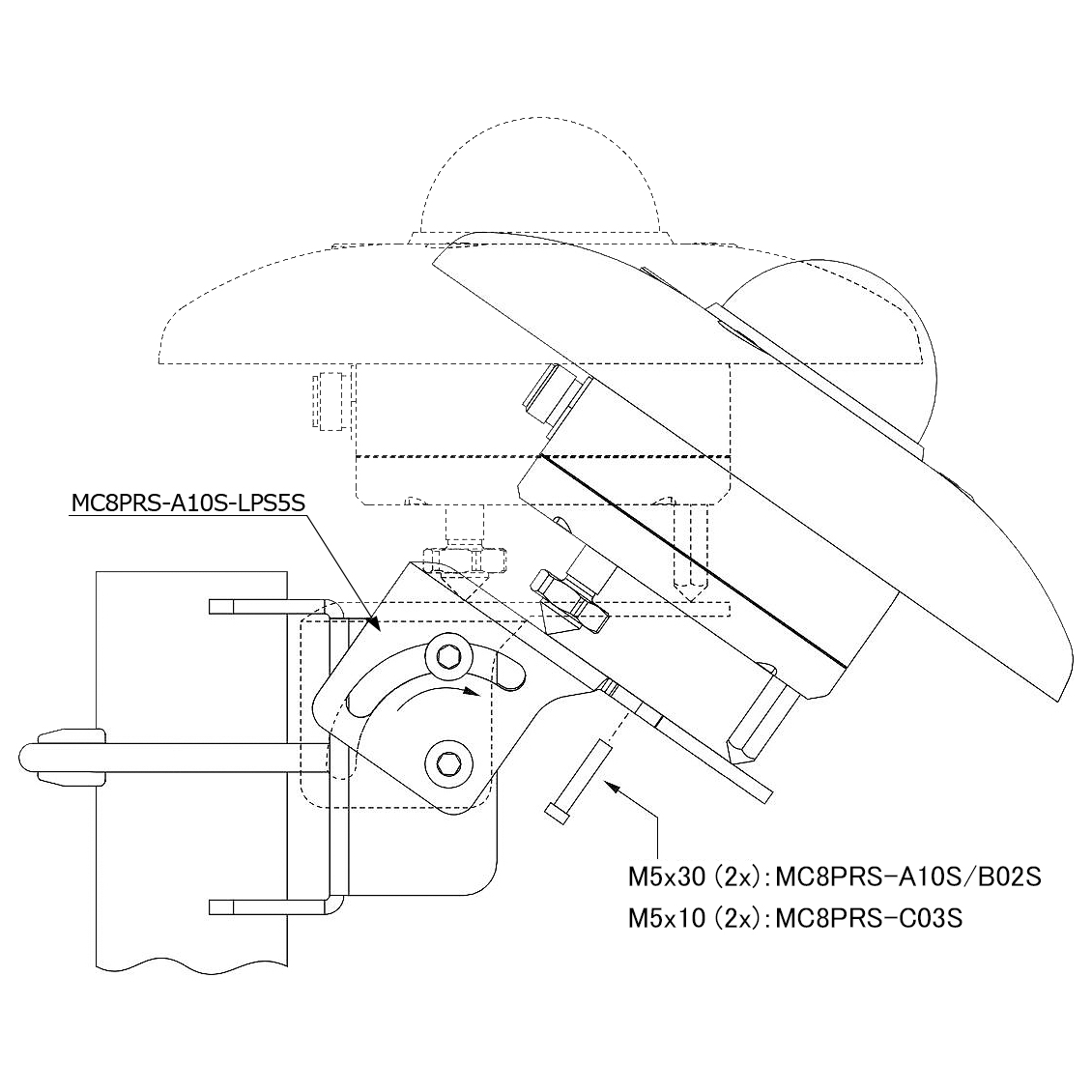

MC8PRS-A10S-LPS5S 傾斜取付可調整ブラケット A/B/C
MC8PRS-A10S-CB124-05S 4極M12コネクタ付ケ-ブル(5m) アナログ単独出力用 A/B/C
MC8PRS-A10S-CB124-10S 4極M12コネクタ付ケ-ブル(10m)
MC8PRS-A10S-CB125-05S 5極M12コネクタ付ケ-ブル(5m) RS485単独出力用 A/B/C
MC8PRS-A10S-CB125-10S 5極M12コネクタ付ケ-ブル(10m)
MC8PRS-A10S-CB128-05S 8極M12コネクタ付ケ-ブル(5m) RS485/アナログ
出力用
A/B/C
MC8PRS-A10S-CB128-10S 8極M12コネクタ付ケ-ブル(10m)
MC8PRS-A10S-CB24B5S PC接続用ケーブル RS485単独出力用 A/B/C
MC8PRS-A10S-CB24B8S PC接続用ケーブル RS485/アナログ
出力用

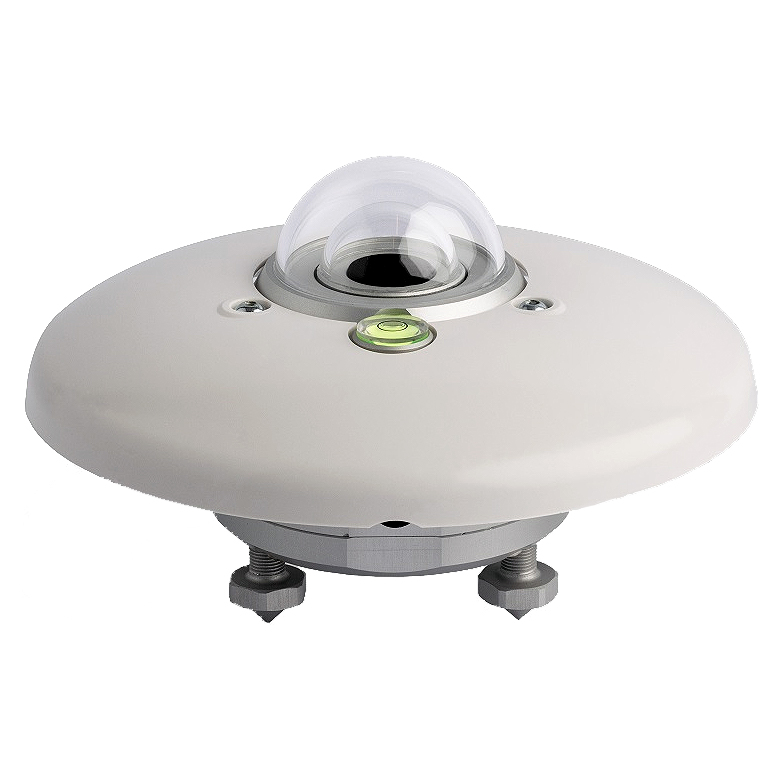

MC8PRS-A10S-SP1AS 耐紫外線日射保護遮蔽ディスク 標準付属品 A/B

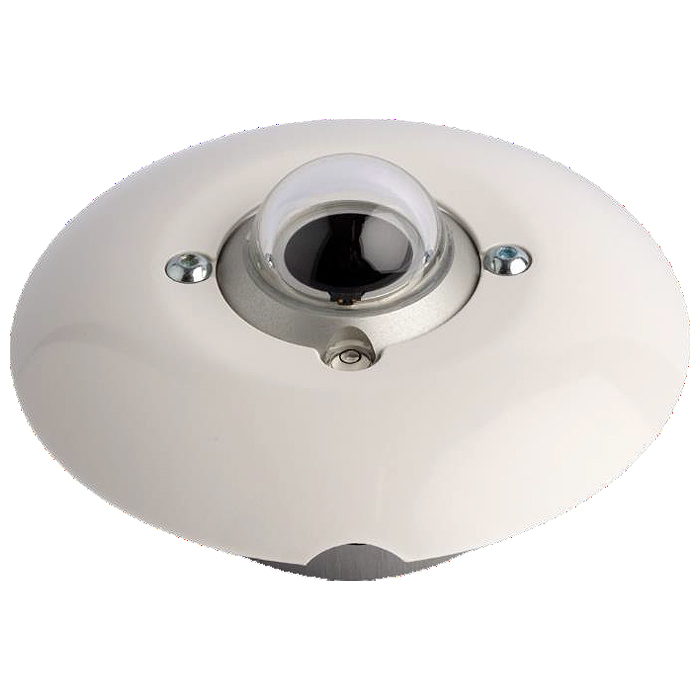

MC8PRS-C03S-SP2AS 耐紫外線日射保護遮蔽ディスク - C

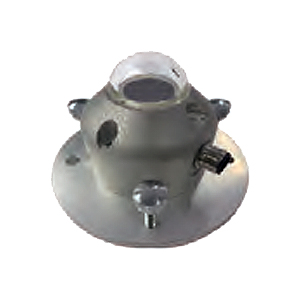

MC8PRS-C03S-BLS 水準調整用フランジ   C

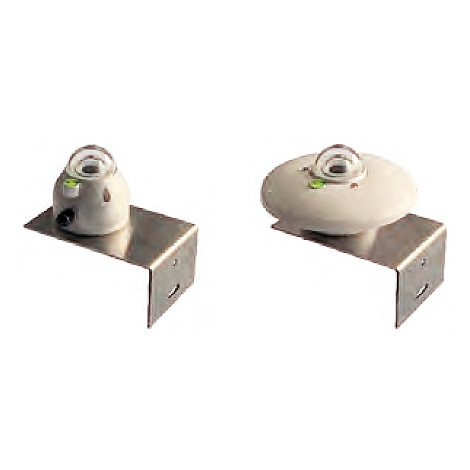

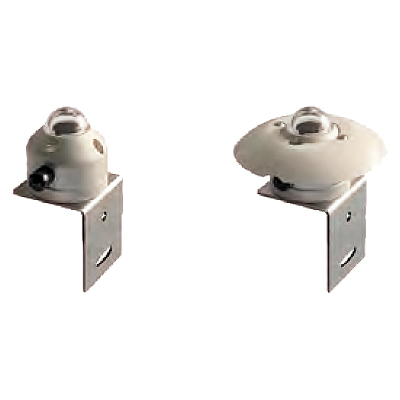

MC8PRS-A10S-LG02S フレ-ム・壁面取付用L字アングル   A/B
MC8PRS-C03S-LG03S フレ-ム・壁面取付用L字アングル   C




運賃、および消費税は、記載価格には、含まれていません。
