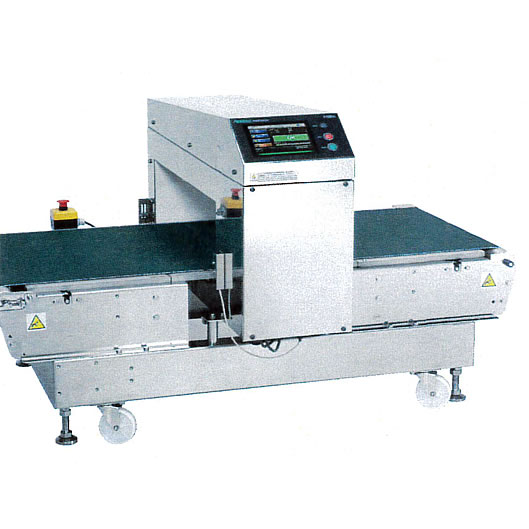

品質管理に対する要求が厳しさを増す昨今、原料品、最終梱包後の製品に対しても高感度な異物検査が求められています。
そのような中で、設備選定で考慮することは、 カタログ上のスペックだけではなく、実際の生産現場で発揮される「実用感度」です。
さまざまな機能を搭載し実現した、シリーズの高い「実用感度」は、実際の生産現場で真価を発揮。
安全·安心に貢献します。

■実用感度を高めるテクノロジー

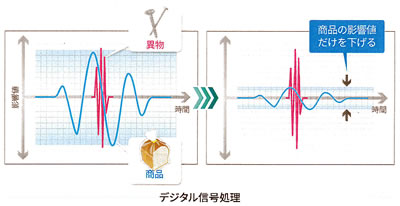

被検査品(商品)と金属異物の影響値を分離し、商品の影響値だけを下げるデジタル信号処理(特許申請済)により、優れた実用感度を実現しています。
また、特有な形状の金属異物の検出感度をより高める「FOCUS設定」や、鉄も非鉄も高感度に検出する「同時2周波磁界検出方式」なども搭載しています。

■常にベストな設定を
被検査品を複数回流す「オート設定」で、商品に最適な位相·周波数·アルゴリズムのすべてが自動設定されます。
オート設定後のマニュ アル調整は不要です。

■タッチパネルの快適操作
従来の単色表示から、7インチワイドカラー液晶とタッチパネルとなり、快適な操作性と見やすさを実現しました。
各操作は、イラストなどを多く用いたグラフィカルな表示となり、迷うことなく誰でも簡単に操作することができます。

■品種を登録するまでの手順をイラストでわかりやすくナビする「品種登録ナビ」

■正しい手順で動作確認をガイドする「スマートガイド」

■最近不良品が多いな・・・と感じた際には、誤検出の原因となる項目を解説します。

■トラブル時には、原因と対処方法をイラストでわかりやすく案内します。

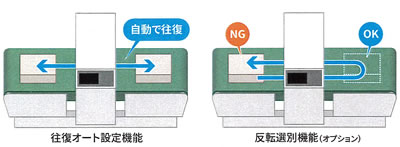

■作業者の負担を軽減する反転動作
オート設定時に被検査品を流す際、検出ヘッドを通過した被検査品は自動で元の位置に戻るため、重い被検査品を取りに行く必要がありません。
また実際の検査の際も、OK品はそのまま通過、NG品は元の位置に戻す、といった設定が可能です。

■安全性と清掃性にこだわった設計
●ローラ巻き込み防止
回転部分が外に露出しない設計で、ローラへの巻き込みを防止します。

●優れたサニタリー性
ヘッド上部は後方に向け傾斜をつけ水滴などが残りにくい形状です。

●工具レスで簡単着脱
ベルトコンベア部はワンタッチで着脱可能。
清掃時間を最小限にします。(防水タイプ)

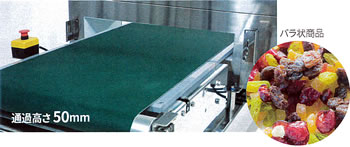

■コンパクト設計を実現しつつ幅広い商品に対応
通過高さ50mmから400mmまで幅広くラインナップし、シート状の物やバラ状の商品から、大きな箱·袋まで、高感度に検査することができます。
また、700mmという大きな検出幅でありながらコンパクトな設計を実現したことで設置が容易です。

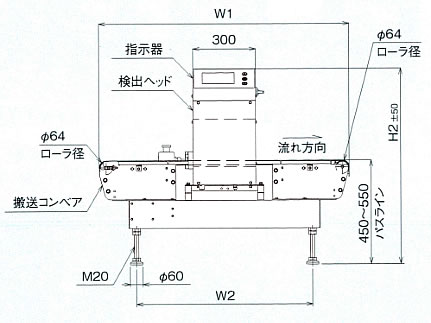

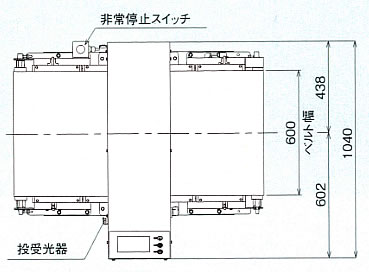

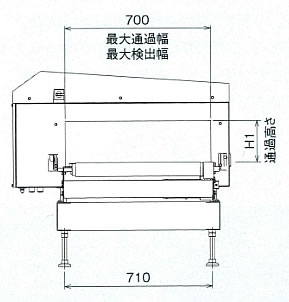

■寸法図
 |
 |
タイプ |
H1 |
H2 |
M1006DS-7005**** |
50 |
842 |
M1006DS-7010**** |
100 |
842 |
M1006DS-7015**** |
150 |
892 |
M1006DS-7020**** |
200 |
942 |
M1006DS-7025**** |
250 |
992 |
M1006DS-7030**** |
300 |
1042 |
M1006DS-7035**** |
350 |
1092 |
M1006DS-7040**** |
400 |
1142 |
タイプ |
W1 |
W2 |
ACFA/ACWA |
1200 |
846 |
ADFA/ADWA |
1500 |
1146 |
AEFA/AEWA |
1800 |
1146 |
|
■共通仕様
※非防水タイプ
品番 |
M1006DS-7005**** |
M1006DS-7010**** |
M1006DS-7015**** |
通過高さ |
50mm |
100mm |
150mm |
最大通過幅 |
700mm |
検出
感度 |
Fe球 |
φ0.4mm |
φ0.45mm |
φ0.5mm |
SUS304球 |
φ0.95mm |
φ1.0mm |
φ1.2mm |
ベルト幅 |
600mm |
表示方式 |
7インチワイドカラーTFT液晶 |
操作方式 |
タッチパネル(運転/停止/ホームボタンのみダイレクトキー) |
品種類 |
最大200品種 |
被検査品包装形態 |
アルミ蒸着包装品兼用 |
検出方式 |
同時2周波数磁界検出方式 |
ベルト速度 |
26 m/min(50 Hz), 31 m/min(60 Hz) |
搬送能力 |
最大 50kg |
金属検出時
の処理方法 |
選別またはベルト停止および警報 |
電源 |
AC100 V±10% AC220 V±10% |
消費電力 |
400 VA、突入電流 50 A(typ)(20 ms 以下) |
最大質量 |
199kg |
196kg |
199kg |
使用環境 |
0℃~40℃ 、 相対湿度30%~85%ただし結露しないこと |
保護等級 |
(非防水)タイプ:IP30準拠 |
外装 |
(非防水)タイプ:塗装(指示器と検出ヘッドはステンレススチール(SUS304) |
品番 |
M1006DS-7020**** |
M1006DS-7025**** |
M1006DS-7030**** |
通過高さ |
200mm |
250mm |
300mm |
最大通過幅 |
700mm |
検出
感度 |
Fe球 |
φ0.6mm |
φ0.65mm |
φ0.7mm |
SUS304球 |
φ1.3mm |
φ1.35mm |
φ1.4mm |
ベルト幅 |
600mm |
表示方式 |
7インチワイドカラーTFT液晶 |
操作方式 |
タッチパネル(運転/停止/ホームボタンのみダイレクトキー) |
品種類 |
最大200品種 |
被検査品包装形態 |
アルミ蒸着包装品兼用 |
検出方式 |
同時2周波数磁界検出方式 |
ベルト速度 |
26 m/min(50 Hz), 31 m/min(60 Hz) |
搬送能力 |
最大 50kg |
金属検出時
の処理方法 |
選別またはベルト停止および警報 |
電源 |
AC100 V±10% AC220 V±10% |
消費電力 |
400 VA、突入電流 50 A(typ)(20 ms 以下) |
最大質量 |
202kg |
205kg |
208kg |
使用環境 |
0℃~40℃ 、 相対湿度30%~85%ただし結露しないこと |
保護等級 |
(非防水)タイプ:IP30準拠 |
外装 |
(非防水)タイプ:塗装(指示器と検出ヘッドはステンレススチール(SUS304) |
品番 |
M1006DS-7035**** |
M1006DS-7040**** |
通過高さ |
350mm |
400mm |
最大通過幅 |
700mm |
検出
感度 |
Fe球 |
φ0.8mm |
φ0.9mm |
SUS304球 |
φ1.6mm |
φ1.8mm |
ベルト幅 |
600mm |
表示方式 |
7インチワイドカラーTFT液晶 |
操作方式 |
タッチパネル(運転/停止/ホームボタンのみダイレクトキー) |
品種類 |
最大200品種 |
被検査品包装形態 |
アルミ蒸着包装品兼用 |
検出方式 |
同時2周波数磁界検出方式 |
ベルト速度 |
26 m/min(50 Hz), 31 m/min(60 Hz) |
搬送能力 |
最大 50kg |
金属検出時
の処理方法 |
選別またはベルト停止および警報 |
電源 |
AC100 V±10% AC220 V±10% |
消費電力 |
400 VA、突入電流 50 A(typ)(20 ms 以下) |
最大質量 |
211kg |
214kg |
使用環境 |
0℃~40℃ 、 相対湿度30%~85%ただし結露しないこと |
保護等級 |
(非防水)タイプ:IP30準拠 |
外装 |
(非防水)タイプ:塗装(指示器と検出ヘッドはステンレススチール(SUS304) |
注1) 検査領域内における最高検出感度です。
実際に使用する場合の検出感度は、異物の種類、被検査品の物性(品温·内容物·形状など)や使用環境により異なります。
注2) 上記以外のベルト速度も選択いただけます。
注3) コンベア上の被検査品質量の合計。
注) 選別方法により、適応できる被検査品の形状(長さ、幅、高さ)が異なります。
注) 本機の騒音レベルは、70 dB (A) を超えません。
■共通仕様
※防水タイプ
品番 |
M1006DS-7005**** |
M1006DS-7010**** |
M1006DS-7015**** |
通過高さ |
50mm |
100mm |
150mm |
最大通過幅 |
700mm |
検出
感度 |
Fe球 |
φ0.4mm |
φ0.45mm |
φ0.5mm |
SUS304球 |
φ0.95mm |
φ1.0mm |
φ1.2mm |
ベルト幅 |
600mm |
表示方式 |
7インチワイドカラーTFT液晶 |
操作方式 |
タッチパネル(運転/停止/ホームボタンのみダイレクトキー) |
品種類 |
最大200品種 |
被検査品包装形態 |
アルミ蒸着包装品兼用 |
検出方式 |
同時2周波数磁界検出方式 |
ベルト速度 |
26 m/min(50 Hz), 31 m/min(60 Hz) |
搬送能力 |
最大 50kg |
金属検出時
の処理方法 |
選別またはベルト停止および警報 |
電源 |
AC100 V±10% AC220 V±10% |
消費電力 |
400 VA、突入電流 50 A(typ)(20 ms 以下) |
最大質量 |
199kg |
196kg |
199kg |
使用環境 |
0℃~40℃ 、 相対湿度30%~85%ただし結露しないこと |
保護等級 |
(防水 ) タイプ:IP66準拠 |
外装 |
(防水)タイプ:ステンレススチール(SUS304) |
品番 |
M1006DS-7020**** |
M1006DS-7025**** |
M1006DS-7030**** |
通過高さ |
200mm |
250mm |
300mm |
最大通過幅 |
700mm |
検出
感度 |
Fe球 |
φ0.6mm |
φ0.65mm |
φ0.7mm |
SUS304球 |
φ1.3mm |
φ1.35mm |
φ1.4mm |
ベルト幅 |
600mm |
表示方式 |
7インチワイドカラーTFT液晶 |
操作方式 |
タッチパネル(運転/停止/ホームボタンのみダイレクトキー) |
品種類 |
最大200品種 |
被検査品包装形態 |
アルミ蒸着包装品兼用 |
検出方式 |
同時2周波数磁界検出方式 |
ベルト速度 |
26 m/min(50 Hz), 31 m/min(60 Hz) |
搬送能力 |
最大 50kg |
金属検出時
の処理方法 |
選別またはベルト停止および警報 |
電源 |
AC100 V±10% AC220 V±10% |
消費電力 |
400 VA、突入電流 50 A(typ)(20 ms 以下) |
最大質量 |
202kg |
205kg |
208kg |
使用環境 |
0℃~40℃ 、 相対湿度30%~85%ただし結露しないこと |
保護等級 |
(防水 ) タイプ:IP66準拠 |
外装 |
(防水)タイプ:ステンレススチール(SUS304) |
品番 |
M1006DS-7035**** |
M1006DS-7040**** |
通過高さ |
350mm |
400mm |
最大通過幅 |
700mm |
検出
感度 |
Fe球 |
φ0.8mm |
φ0.9mm |
SUS304球 |
φ1.6mm |
φ1.8mm |
ベルト幅 |
600mm |
表示方式 |
7インチワイドカラーTFT液晶 |
操作方式 |
タッチパネル(運転/停止/ホームボタンのみダイレクトキー) |
品種類 |
最大200品種 |
被検査品包装形態 |
アルミ蒸着包装品兼用 |
検出方式 |
同時2周波数磁界検出方式 |
ベルト速度 |
26 m/min(50 Hz), 31 m/min(60 Hz) |
搬送能力 |
最大 50kg |
金属検出時
の処理方法 |
選別またはベルト停止および警報 |
電源 |
AC100 V±10% AC220 V±10% |
消費電力 |
400 VA、突入電流 50 A(typ)(20 ms 以下) |
最大質量 |
211kg |
214kg |
使用環境 |
0℃~40℃ 、 相対湿度30%~85%ただし結露しないこと |
保護等級 |
(防水 ) タイプ:IP66準拠 |
外装 |
(防水)タイプ:ステンレススチール(SUS304) |
注1) 検査領域内における最高検出感度です。
実際に使用する場合の検出感度は、異物の種類、被検査品の物性(品温·内容物·形状など)や使用環境により異なります。
注2) 上記以外のベルト速度も選択いただけます。
注3) コンベア上の被検査品質量の合計。
注) 選別方法により、適応できる被検査品の形状(長さ、幅、高さ)が異なります。
注) 本機の騒音レベルは、70 dB (A) を超えません。
|
