無線式ポータブルトラックスケール
持ち運び自由、設置/撤去5分、30秒で計量
タイヤを載せやすい900mm幅
![](../photo16_24/MC47SJ2-102S_1.jpg)
![](../photo16_24/MC47SJ2-102S_8.jpg)
![](../photo16_24/MC47SJ2-102S_9.jpg)
![](../photo16_24/MC47SJ2-102S_10.jpg)
■ワイヤレス充電
磁力で本体にピタッと装着。
コネクタを載せるだけで充電できます。
![](../photo16_24/MC47SJ2-102S_3.jpg)
■持ち運び自由、設置・撤去5分、30秒で計量
●画期的高精度
超薄型採用により、高精度計量を実現。
●無線式でトラブルなし
配線不要の無線式。ケーブル事故の心配ゼロ
●持ち運び自由
平らな場所ならどこでもOK。スペースを占有しません。
●計量カンタン
パッドとスロープを設置したら、すぐ計量。
●防水性能
IP68相当/IP66の防塵・防水性。屋外でも使用可能です。
水や粉塵の影響を受けにくい耐候性。
※ご使用環境及び状況により保証しかねる場合があります。
■計量方法

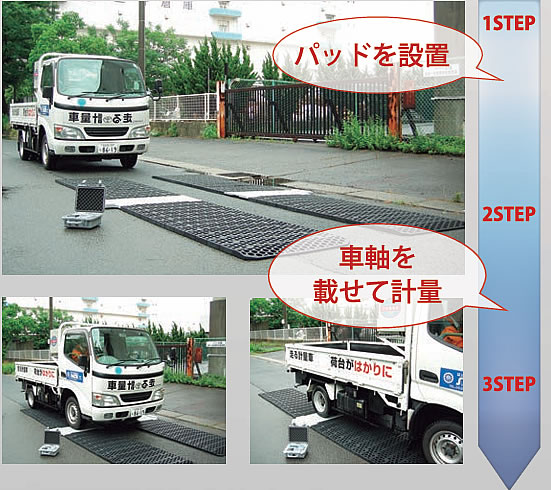

●パッド側の操作
![](../photo16_24/MC47SJ2-102S_12.jpg)

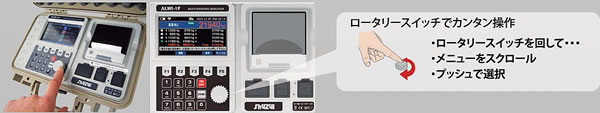

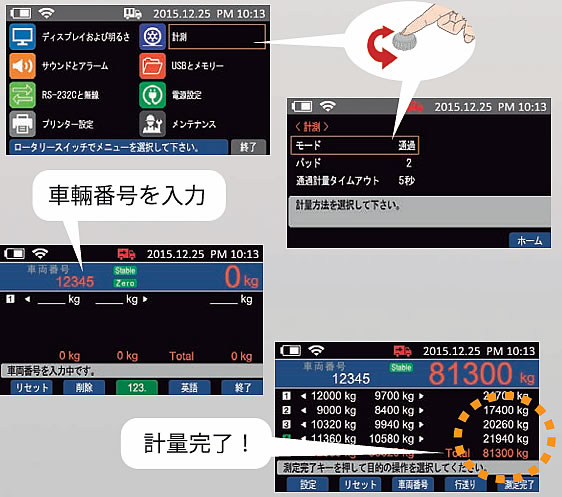

●データボックス(表示器)側の操作
![](../photo16_24/MC47SJ2-102S_13.jpg)

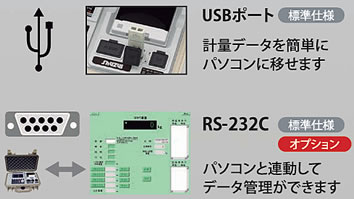

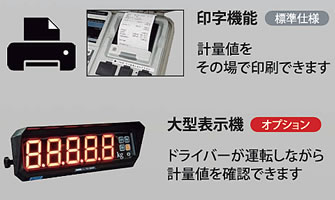

■標準仕様
●表示器
ワイヤレスプリンター付き表示器
データボックス
![](../photo16_24/MC47SJ2-102S_14.jpg)
![](../photo16_24/MC47SJ2-102S_15.jpg) ![](../photo16_24/MC47SJ2-102S_16.jpg)

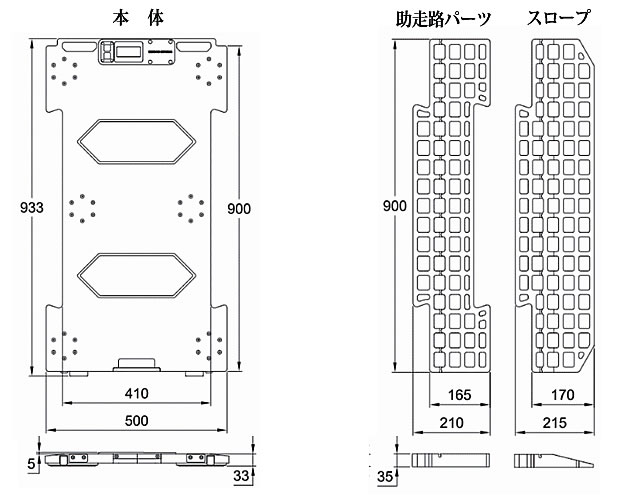

■本体/スロープ寸法図
![](../photo16_24/MC47SJ2-102S_6.jpg)
■静止計量 本体仕様
品番 |
パッド数 |
ひょう量/1PADあたり |
目量 |
サイズ |
MC47SJ2-102S |
2枚 |
20,000kg/10,000kg |
10kg |
900×500×33 |
MC47SJ2-152S |
2枚 |
30,000kg/15,000kg |
MC47SJ4-102S |
4枚 |
40,000kg/10,000kg |
MC47SJ4-152S |
4枚 |
60,000kg/15,000kg |
MC47SJ6-102S |
6枚 |
60,000kg/10,000kg |
MC47SJ6-152S |
6枚 |
90,000kg/15,000kg |
■通過計量 本体仕様
品番 |
パッド数 |
ひょう量/1PADあたり |
目量 |
サイズ |
MC47SJ2-10M2S |
2枚 |
20,000kg/10,000kg |
10kg |
900×500×33 |
MC47SJ2-15M2S |
2枚 |
30,000kg/15,000kg |
■静止計量 本体仕様
秤量 |
10t 15t(1パッドあたり) |
目量 |
10kg |
パッド数 |
2PAD 4PAD 6PAD(最大ひょう量180t) |
精度 |
±0.1%(フルスケール・全軸同時計量時) |
安全過荷重 |
ひょう量の150% |
自重 |
約25kg(スロープを除く) |
バッテリー持続時間 |
約700時間 |
充電時間 |
約7~9時間 |
防水機能 |
IP68相当
(ご使用環境及び状況により保証しかねる場合があります。) |
付属品 |
ワイヤレスプリンター付表示器、スロープ(各パッド×2枚)
PAD用ワイヤレス充電器 |
■通過計量 本体仕様
秤量 |
10t 15t(1パッドあたり) |
目量 |
10kg |
パッド数 |
2PAD(8軸まで) |
精度 |
±3%~5%F/S |
安全過荷重 |
ひょう量の150% |
自重 |
約25kg(スロープを除く) |
バッテリー持続時間 |
約700時間 |
充電時間 |
約7~9時間 |
防水機能 |
IP68相当
(ご使用環境及び状況により保証しかねる場合があります。) |
付属品 |
ワイヤレスプリンター付表示器、スロープ(各パッド×2枚)
助走路2m(助走路パーツ×48枚)、PAD用ワイヤレス充電器 |
電波到達範囲100m 電波障害・遮蔽物などがない場合
■データボックス(ワイヤレスプリンター付き表示器)寸法図・仕様
![](../photo16_24/MC47SJ2-102S_7.jpg)
●トラックスケール仕様
ディスプレイ |
TFT4.3インチ フルカラーLCD |
プリンター |
サーマルプリンター |
主な印字内容 |
日時・伝票番号・車番(10桁まで)
総重量・空車重量・正味重量 |
登録機能 |
車番・滞留車登録※999台まで可能 |
充電器 |
AC/DC,12VDC 2A |
バッテリー |
リチウムイオンバッテリー |
バッテリー持続時間 |
最大約80時間 |
自重 |
約2.7kg |
付属品 |
表示器用充電器、専用USBメモリ、予備用感熱ロール紙 |
●軸重計仕様
ディスプレイ |
TFT4.3インチ フルカラーLCD |
プリンター |
サーマルプリンター |
主な印字内容 |
日時・伝票番号・車番(10桁まで)
各軸・各車輪・左右バランス |
充電器 |
AC/DC,12VDC 2A |
バッテリー |
リチウムイオンバッテリー |
バッテリー持続時間 |
最大約80時間 |
自重 |
約2.7kg |
付属品 |
表示器用充電器、専用USBメモリ、予備用感熱ロール紙 |
品番 |
品名 |
MC47SJN-ALC18650S |
充電器ホルダー |
MC47SJN-ALWI1FS |
表示機 |
MC47SJN-FY1202000S |
表示機バッテリー |
MC47SJN-NCR18650S |
バッテリー |
MC47SJN-PA02BKS |
バッテリー充電用ACアダプター |
MC47SJN-PAD900FS |
パッド |
MC47SJN-RAS |
助走路 |
MC47SJN-SLOPE |
スロープ |
MC47SJN-STD120200S |
表示機アダプター |
MC47SJN-TRPS |
感熱ロール紙(10巻入り) |
MC47SJN-USB-BCC |
充電器USBケーブル |
MC47SJN-USB-MEMORY |
専用USBメモリ |
|
