デジタル温度表示器(DC12-30V)赤色LED/品番 MB30TCD-4801BC-RHDF 【詳細表示】
商品番号 MB30TCD-4801BC-RHDF 価 格

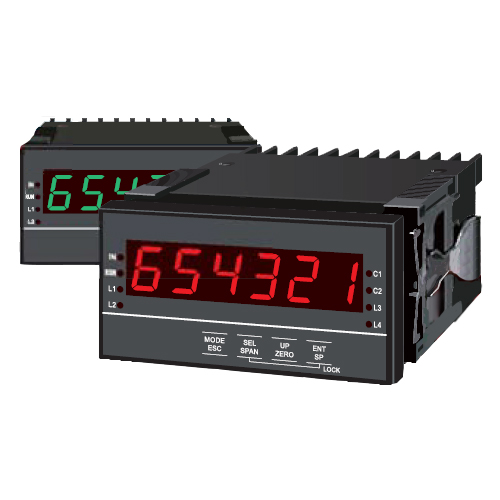

デジタル温度表示器(DC12-30V)赤色LED
品番 MB30TCD-4801BC-RHDF
価格は下記をご覧ください。
熱電対計デジタルパネルメータです。
パネルは48×96mmサイズで背面にUSBコネクタを標準装備。
オプションでアナログ出力、デシタル通信のCAN、RS-485、コンパレータ出力(警報出力)、追加制御入力(ゼロシフト)が搭載可能で、制御用途にもご使用いただけます。



■特長

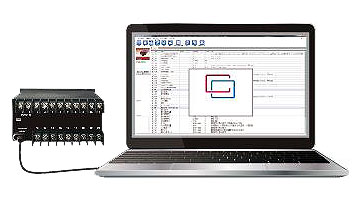

●背面にUSBType-Cコネクタを装備
ノートPCと本器を現場でUSB接続し、熱電対の配線を接続するだけで計測データのロギングができます。
※USB給電では動作しません。別途、電源供給が必要です。

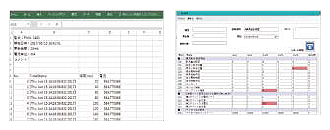

●専用PCソフトにより、設定値の管理や印刷、CSV出力での計測データロギングができます。


●最速2msの更新時間でUSB連続データ出力が可能です。

●専用PCソフトを用いて、設定値の管理や出力、CSV出力でのデータロギングなどが行えます。
パソコンからUSB経由でコントロールする場合、デバイスドライバのインストールが必要になります。
※デバイスドライバはFTDI社のホームページからダウンロードできます。



■オプション
●デジタル通信はCAN、RS-485の2種類から選択でき、設定値の読込・書込、測定値の出力ができます。CAN通信では測定値の連続出力は最速2msの更新ができます。
●アナログ出力は更新時間2msです。アナログ出力オプションは0~10V・0~5V・±5V・±10V・4~20mAの5つの出力信号から選択できます。
●その他のオプションでコンパレ-タ出力2回路(警報出力)、追加制御入力2回路(HOLD、ゼロシフト、その他)が選択できます。ただしアナログ出力とデジタル通信をオプション選択すると、コンパレ-タ出力、追加制御入力は実装できません。

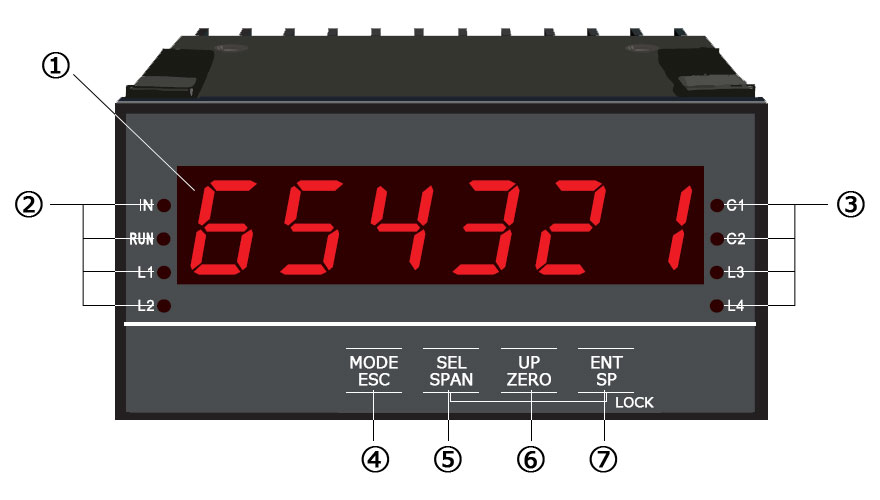

■各部の名称


No. 名称 説明
表示器 6桁の数字表示 LED
入力信号 表示パルス入力時に点滅
コンパレータ動作表示 コンパレータ がONの時に点灯
モードボタン 項目No. を選択 (プログラムモード起動中)
桁選択ボタン 設定桁を選択 (プログラムモード起動中)
数値設定ボタン 数値と小数点位置を設定 (プログラムモード起動中)
エンターボタン 設定変更を記憶 (プログラムモード起動中)


■共通仕様
入力部 入力信号 1点熱電対: K / J / R / E / T / B / N / S
計測範囲※1 タイプ 計測範囲A
(0.1℃)
計測範囲B
(1℃)
精度※2
K -170.0~1370.0℃ -250~1370℃ (±0.5% FS)
J -200.0~1100.0℃ -200~1100℃ (±0.5% FS)
R 100.0~1760.0℃ -50~1760℃ (±0.5% FS)
E -140.0~1000.0℃ -260~1000℃ (±0.5% FS)
T -240.0~400.0℃ -270~400℃ (±0.5% FS)
B 480.0~1820.0℃ 100~1820℃ (±0.5% FS)
N 580.0~940.0℃ -220~1300℃ (±0.5% FS)
S 450.0~1760.0℃ -220~1760℃ (±0.5% FS)
冷接点補償誤差 ±2℃
計測分解能 計測範囲A:0.1℃
計測範囲B:1℃
バーンアウト時 表示器に7seg文字で ”bAhn”と表示
校正 各熱電対タイプ別に、ゼロ基準電圧入力、スパン基準電圧入力で調整可能
(CANコマンド、USBコマンドで調整指令)
演算部 出力移動平均数 1~99 (表示移動平均数は1~9)
ホールド機能 現在値・最大値・最小値・変動幅最大値・ゼロシフトより設定
(ホールド入力、外部制御入力)
ゼロシフト: 現在入力しているレベルを計測のゼロ基準値として設定
ホールド入力 1点GNDに短絡でON、開放でOFF(ホールド機能を設定)
追加制御入力 2点GNDに短絡でON、開放でOFF(入力別にホールド機能を設定)
ローカット機能 設定値以下の 電圧値で 0 判定
設定値記憶 不揮発性メモリ (EEPROM)
表示部 表示色 赤色LED、緑色LED
数値表示 6桁、7セグメントLED、文字高14.2mm
表示範囲 -199999 ~ 999999
オーバー表示 OL 表示
ゼロ表示 リーディングゼロサプレス
小数点位置 半固定
小数点位置はプログラムモードにて設定
0:□ □ □ □ □ □
1:□ □ □ □ □.□ ~ 5:□.□ □ □ □ □
表示更新時間 0.3秒(0.1~9.9秒の範囲で設定可能)
表示移動平均 1回(1~9回の範囲で設定可能)
表示精度 5 ppm ±1デジット 23
インジケータ 4点[IN][RUN][C1][C2]
コンパレータONなどで点灯
USB
出力
仕様 USB2.0
(USB仮想COMによるシリアルポート通信 230.4kbps)
機能 設定値の書込・読込/測定値連続出力
出力更新時間 2ms~9999ms(2ms単位で設定   )
電源電圧 DC12V~30V または AC100~240V
消費電力 3W以下
アイソレーション 電源/熱電対入力/その他の入出力
耐電圧 電源/熱電対入力/その他の入出力:各端子間 DC500V 1 分間
質量 約340g
使用温湿度範囲 -10℃~+50℃
35~85%RH(結露無き事)
※1:計測範囲内では、0.1℃の分解能で計測可能
※2:( )内精度は、出力更新時間100msの設定で規定


■オプション仕様
CAN 通信仕様 CAN2.0B 10k/20k/50k/100k/250k/500k/1M bps
フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit)設定可能
通信機能 設定値の書込・読込/測定値連続出力
設定項目 CAN送信ID、CAN受信ID
出力更新時間 2ms~9999ms(2ms単位で設定)
RS-485通信 接続台数 32台(max)
通信形式 2線式マルチドロップシリアル通信
通信方式 調歩同期式
通信規格 RS-485
通信速度 9,600bps/19,200bps/38,400bps プログラムモードにて設定
データ形式 スタートビット 1bit
ストップビット 1bit
データ長 8bit
パリティビット 無
通信コード ASCII
*Modbus RTU対応もご相談ください。
アナログ出力 出力信号 E1:0 ~10V
E5:0 ~5V
R1:±10V
R5:±5V
I1:4~20mA
D/A変換方式 DAC変換方式
出力分解能 16bit(各レンジにおいて50,000以上)
負荷抵抗 電圧出力:4.7kΩ以上  電流出力:300Ω以下
出力精度 電圧出力:±0.1% of FS@23℃
電流出力:±0.1% of FS@23℃
出力スケーリング フルスケール、ゼロスケール設定により任意のスケーリング可能
出力更新時間 2ms ~ 9999m s(2ms単位で設定)
演算後応答時間 1ms 以下 (0 → 90 %応答)
コンパレータ
出力
設定方法 プログラムモードにて設定
出力数 2点
出力形態 絶縁型無接点出力 (フォトモスリレー)
出力回路:極性なし
コンパレータ動作条件がONの時、COMP-COM間抵抗値:50Ω以下
定格 AC/DC280V 100mA max(抵抗負荷)/ON抵抗:50Ω以下
出力論理
(極性付きで比較)
以下:比較値以下で出力ON / 比較値以上でOFF
以上:比較値以下で出力OFF / 比較値以上でON
範囲内:設定範囲内でON / 範囲外でOFF
範囲外設定範囲外でON / 範囲内でOFF
更新時間 アナログ出力更新時間の設定による
応答時間 1ms(max)

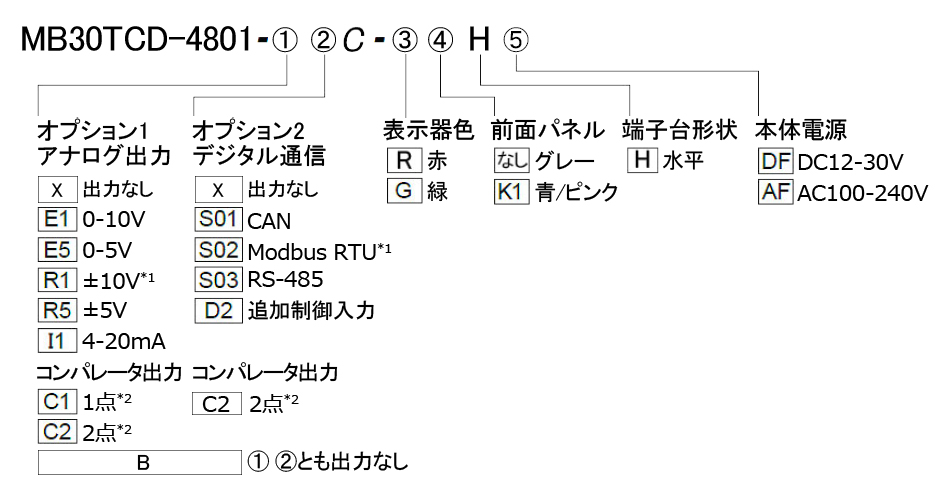

■品番構成

※1:準備中
※2:コンパレータ出力3点以上は準備中

■仕様
品番 構成
MB30TCD-4801BC-RHDF 出力なし 出力なし 赤色LED グレー DC12-30V
MB30TCD-4801BC-RHAF 出力なし 出力なし 赤色LED グレー AC100-240V
MB30TCD-4801BC-GHDF 出力なし 出力なし 緑色LED グレー DC12-30V
MB30TCD-4801BC-GHAF 出力なし 出力なし 緑色LED グレー AC100-240V
※基本の品番のみ掲載しております。お客様の必要に応じてオプション等を指定してください。

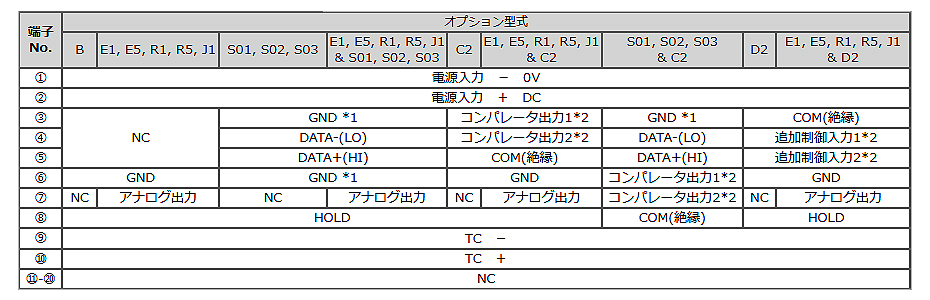

■端子配列


TC:ThermoCouple 熱電対
*1:GND内部共通
*2:内部と絶縁
