パルス発生器/ 品番 MB30P-3XK 【詳細表示】
商品番号 MB30P-3XK 価 格

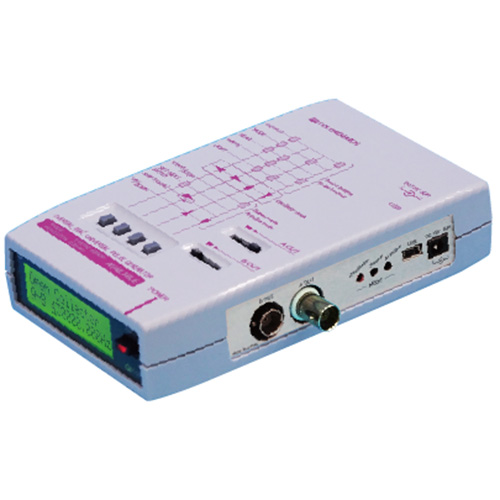

パルス発生器/MB30P-3XK パルス発生器
品番 MB30P-3XK
ハンディタイプの高性能パルス発生器
デスクトップ級の性能をどこへでも
・高分解能 0.001Hz単位で設定可能
・0.001Hz-600kHzの設定周波数*
*オシレータモードのみ / 周波数確度は±50ppmです
パルス発生器/MB30P-3XK


■多彩な発振 3WAY
動作シミュレーション・設備点検・出荷検査・性能試験などにも




■選べる出力タイプ
●可変電圧出力
ハイ/ローレベル電圧設定

●セミオープンコレクタ出力
耐圧35V/50mA
可変電圧出力では、単相方形波、A/B相の方形波出力信号に対し、出力電圧を-12Vから+12Vまで0.1V単位で変えられます。

●90°位相差A/B 相信号出力
進相/遅相切替
全モード・出力タイプで進相/遅相を設定し、A/B相出力します。

■独自の使いやすさ
●ポップアップBNC
ロック付ポップアップ方式の格納コネクタです。
携帯性を損なわず、便利なBNCコネクタを採用。

●2WAY電源
単3形アルカリ乾電池4本で10時間動作可能*。
AC電源は付属のACアダプタをご使用ください。

*オシレータモード(セミオープンコレクタ出力)でA相、B相をGNDと短絡/バックライト常時消灯の場合の動作時間です。
ご使用環境により動作可能時間は異なります。

●カスタム設定条件を10件メモリ
設定など、前回の使用条件を10件までメモリに登録。


●いつでもニコ機能
ボタンを2個同時に押し、多彩な機能を即座に呼び出し。
ボタン周りに機能を印刷し、わかりやすくしました。


●暗い環境でも見やすいバックライト付 LCD
[常に点灯] [操作時のみ点灯] [常に消灯]から選べ、
点灯の明るさも3段階調整できます。


●USBミニBコネクタ装備
USB 2.0ポートに、発振タイミングを制御できるシリアル通信を用意、Nパルスモードでの実験などに有効です。

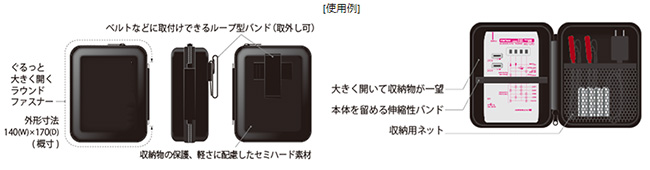

●キャリングケース付属

【外観】
・収納物の保護や軽さに配慮した、セミハード素材
・ベルトなどに取付けできる、ループ型バンド(取外し可)
・ぐるっと大きく開く、ラウンドファスナー
・外形寸法140(W)×170(D)(概寸)

【内部】
・大きく開いて収納物が一望
・本体を留める伸縮性バンド
・収納用ネット

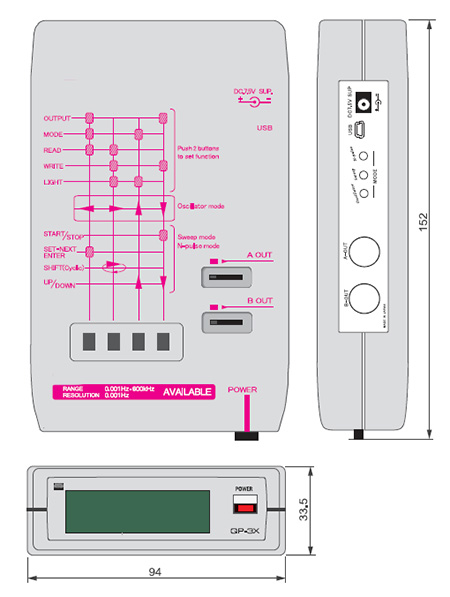

■外形寸法図


■仕様
一般事項
発振種類 オシレータ・スイープ・Nパルスの3種
周波数確度 ±50ppm
出力ポート形態 可変電圧出力 および セミオープンコレクタ出力
出力可変範囲 -12V~+12Vの範囲で、0.1V単位で可変(VH、VL)
セミオープンコレクタ 定格35V 50mA 出力電圧4.5V
出力波形と形態 方形波 90°位相差A/B相 進相/遅相切替可

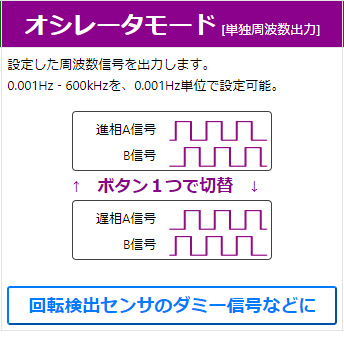

オシレータモード
周波数範囲 0.001Hz ~ 600kHz

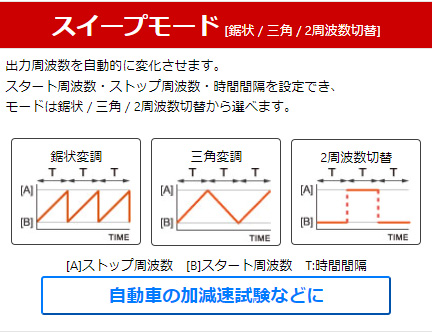

スイープモード
スイープ反復回数 連続
スイープ時間 0.01s ~ 999.99s
スイープ変調 リニア;鋸状、三角および2周波数切替
周波数書換時間 2.5ms
周波数範囲 0.1Hz ~ 200kHz

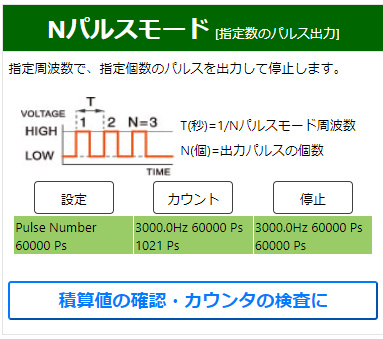

Nパルスモード
数値設定範囲 1~60000個
周波数範囲 0.1Hz ~ 3kHz
その他事項
カスタム設定メモリ 10件
USB通信 ASCIIコード ボーレート 9,600 bps
モード表示 側面パネルに3個のLEDで使用中のモードを表示
保存温度範囲 -30℃ ~ +70℃
使用温度範囲 0℃ ~ +45℃
電源 ACアダプタ入力:DC7.5V EIAJ#3
電池:単3形アルカリ乾電池4本を推奨
消費電力 3VA 以下
電池持続時間 アルカリ乾電池10時間:
オシレータモード(セミオープンコレクタ出力)でA相、B相をGNDと短絡し、
バックライト常時消灯の場合
外形寸法 94(W:コネクタ格納時)×33.5(H)×152(D)mm
質量 320g(乾電池含)
付属品 ACアダプタ(AC100V~240V 10W)、キャリングケース、
乾電池、取扱説明書

運賃、および消費税は、記載価格には、含まれていません。
