ケーブル断線診断測長機/ 品番 M749X-RGESG 【詳細表示】
商品番号 M749X-RGESG 価 格
ケーブル断線診断測長機/M749X-RGESG ケーブル断線診断測長機
品番 M749X-RGESG
事故点までの距離・ケーブルの障害内容が分かります。



■特長

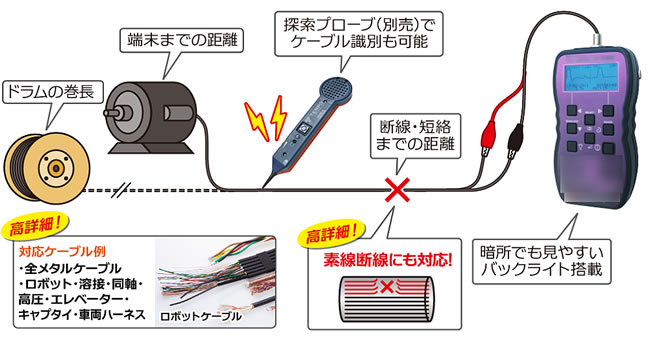

●ボタン一つでケーブル長と事故点までの距離を測定

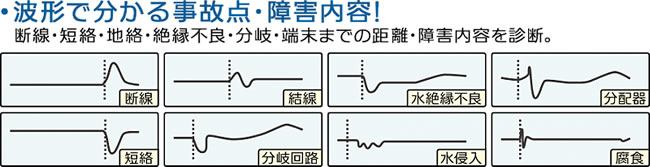

●波形で分かる事故点・障害内容!
●電力・同軸・通信・制御などあらゆる線に対応
●端末は機器接続・解放・短絡でも計測可能
●PCにUSB接続して測定結果の管理や印刷が可能

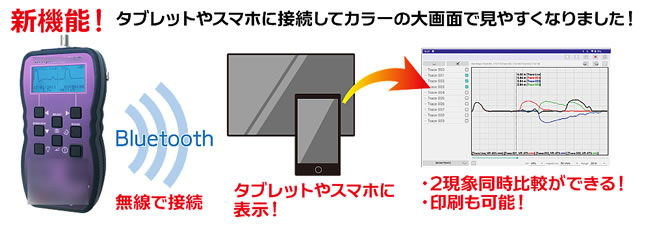

●波形画像をパソコンの画面にリアルタイムで表示
●経済的で便利な充電式です(充電器付)
●配線路探索用トーン発信機能(プローブ別売)











■よくある質問
Q:TDR法とはなんですか?
A:TDR(Time Domain Reflectmetory)とは日本語で【時間領域反射率測定方式】となります。
ケーブルにパルスを送り、そのパルスが戻ってきた際の波形と時間によって、事故点の状況やケーブルの全長(事故点がある場合は事故点までの距離)を求めることができます。
(FC200Sの場合はケーブル長の数字とオープン/ショートの状態が表示されます)

Q:この製品が使用できる条件は?
A:①ケーブルに電圧がかかっていないこと(無電圧状態であること)
②ケーブルに二芯以上の芯線があること(同軸の場合は芯線と外部導体)

Q:対応できるケーブルは?
A:2芯に接続が可能な状態のメタルケーブルであれば使用可能です。(一部例外有り)

Q:ガスダム等が存在する場合でも測定はできますか?
A:測定は可能でございますが、ガスダムより先の障害診断・測長はできません。
TDRで測定した際には、ガスダムの地点で上向きの波形が表示されます。


品番 M749X-RGESG
測定距離 620m
測定精度 ±1%
波形診断
診断内容 断線・短絡・結線・水浸潤・素線断線
被膜損傷 他
活線対応 ▲(オプション)
2現象表示
記録装置
トーン発信
充電機能
無線通信
その他 ・25mレンジからの超高詳細TDR
・PC連動でリアルタイム診断・波長
・専用ソフト付き(CD)
・防水・防塵性(IP54)



■仕様
品番 M749X-RGESG
寸法/重量 165×90×37mm/350g
測定精度 選択レンジの±1%
デッドゾーン 0.5m
出力インピーダンス 25・50・75・100Ωより選択
画面 128×64ピクセル バックライト付き
作動温度 -10~50℃
防水・防滴基準 IP54
電源 リチウムイオン電池
最大距離 620m
出力パルス 最大振幅5V(オープン回路)
スキャン率 2スキャン/秒もしくはスキャン状態
維持、各レンジスケールにて事前設定
電池寿命 約60時間(連続スキャン)
保管温度 -20℃~70℃
内容物 ・0.5m接続リード線・3.7Vリチウムイオン充電池×1(内蔵)
・専用充電アダプター・ USB接続リード・ショルダーベルト
・専用ソフトケース・取扱説明書(日本語版)・ 簡単スタートガイド

運賃、および消費税は、記載価格には、含まれていません。
