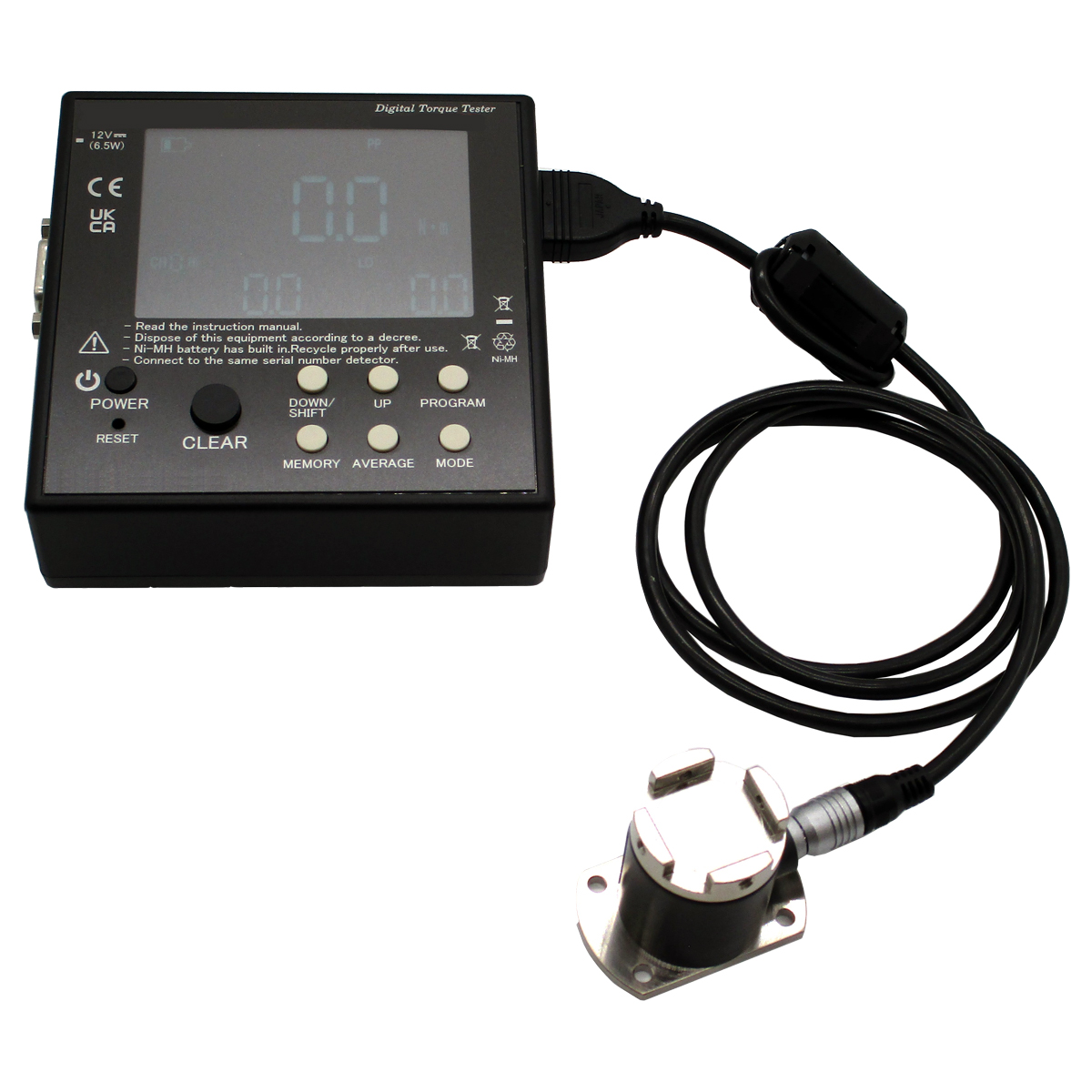

自動・半自動ツール用充電式トルクテスター(2.0~500.0mN-m)1m
トルクレンチ
業務用機材商社一筋で、創業41年。東大阪市商工会議所会員、2005年度IT百選企業。
国公立大学、研究所、自衛隊、警察庁 など主な国公立機関に納入実績多数。医療機器販売業免許取得済
■包装資材 ■包装機械 ■物流機器 ■測定機器 ■洗剤 ■ケミカル ■蛍光灯 ■季節品-夏 ■季節品-冬 ■弱電工具 ■ホイスト ■環境機器 ■掃除機 ■ムーブテック ■切削工具 ■機械工具■調理厨房機器 ■研究室用品 ■安全防犯防災品 ■エクステリア ■新商品 ■在庫処分
測定機器カテゴリー一覧を見る
自動・半自動ツール用充電式トルクテスター(2.0~500.0mN-m)1m/ 品番 M428WIS-R-IPS05C-L1AS |
【詳細表示】 |
商品番号 |
M428WIS-R-IPS05C-L1AS |
価 格 |
|
自動・半自動ツール用充電式トルクテスター(2.0~500.0mN-m)1m
品番 M428WIS-R-IPS05C-L1AS
価格は下記をご覧ください |
■特長
●パソコンやPLCと連動
PLCやパソコンから様々なコマンド入力が可能に。外部からのコントロールでよりきめの細かいトルク管理ができます。
<コマンド一覧>
クリア信号 |
表示をクリアしホールドされた数値をデータ出力及びメモリ保存 |
測定モード |
測定モードを変更 |
測定チャンネル |
合否判定などの条件が設定された個別のチャンネルを変更 |
ピークホールド上限値 |
現在のチャンネルの合否判定上限値を変更 |
ピークホールド下限値 |
現在のチャンネルの合否判定下限値を変更 |
ピークダウン下限値 |
現在のチャンネルのピークダウン判定開始下限値を変更 |
リアルタイム出力下限値 |
リアルタイム出力の出力下限値を変更 |
オートクリア時間 |
測定終了後、自動でクリア動作させる時間を変更 |
ブザー通知 |
ブザー通知の方法を変更 |
●さまざまな情報が表示可能なカラーディスプレイ
●データ出力は、USB と RS232C どちらも標準装備
●オプションの無線モジュールを使えば測定データを無線で転送
●校正証明書・検査証明書・トレーサビリティ体系図が添付されます。
●内蔵バッテリー駆動、測定ジョイント付属
■用途
ねじ締め作業における、締め付け工具(電動ドライバー、トルクドライバー等)の締め付けトルクを測るトルク測定器
■品番構成
■共通仕様
品番 |
M428WIS-R-IPS05C |
M428WIS-R-IPS5C |
M428WIS-R-IPS20CL |
電源 |
内蔵バッテリー |
連続動作時間 |
12時間 |
充電時間 |
3時間 |
定格入力電圧 |
12V DC |
測定範囲 |
2.0~500.0 [mN-m] |
0.020~5.000 [N-m ] |
0.20~20.00 [N-m ] |
測定単位 |
mN-m、cN-m |
N-m、cN-m |
精度 |
±0.5%
(499digit 以下は±3digit) |
サンプリング周期 |
1000データ、1秒 |
測定モード |
下記参照 |
データ出力 |
有線(アスキーフォーマット) 又 |
メモリー機能 |
最大800件 |
オートパワーオフ |
10分間未使用で電源オフ |
付属品 |
検出器 、検出器コード 、測定ジョイント、ねじキューブ(H20×20×20mm)、
アタッシュケース、AC アダプター、ゴム足シール×4、
検査成績書、校正証明書、トレーサビリティ体系図 |
5面ねじ穴
(M1、M1.2、M1.4、
M2、M3 タップ処理) |
5面ねじ穴
(M2.6、M3、M4、
M5、M6 タップ処理) |
5面ねじ穴
(M4、M5、M6、
M8、M10 タップ処理) |
検出器形状 |
|
|
ソケット勘合口 |
□20mm |
注1:データ出力を無線で行う場合は、別途無線モジュールが必要です。
■測定モード
測定モード |
データ出力 |
内容 |
有線 |
無線 |
ピークホールド |
PP |
○ |
○ |
入力されたピーク値をホールドします。 |
ピークダウン |
PD |
○ |
○ |
ファーストピークをホールドします。 |
リアルタイム出力 |
C |
○ |
- |
トルク波形の測定に使用します。データ出力周期は約180/1秒です |
トラック |
TR |
- |
- |
主に校正時に使用します。負荷トルク値をそのまま表示します。 |
測定モードがトラックの場合、データ出力はされません。
■仕様
品番 |
測定範囲 |
検出器コード長 |
M428WIS-R-IPS05C-L1AS |
2.0~500.0mN-m |
1m |
M428WIS-R-IPS05C-L2AS |
2m |
M428WIS-R-IPS05C-L4AS |
4m |
M428WIS-R-IPS5C-L1AS |
0.020~5.000N-m |
1m |
M428WIS-R-IPS5C-L2AS |
2m |
M428WIS-R-IPS5C-L4AS |
4m |
M428WIS-R-IPS20CL-L1AS |
0.20~20.00N-m |
1m |
M428WIS-R-IPS20CL-L2AS |
2m |
M428WIS-R-IPS20CL-L4AS |
4m |
■オプション
●PC接続用無線デバイス/トルクテスター・PLC用無線デバイス
トルクテスタから、パソコンや PLC に無線通信。
1グループ最大接続は15台。
専用受信ソフトウエア(メーカーHPからダウンロード)で簡単ペアリング
■タイプ
M428WIS-R-USB-AS |
M428WIS-R-DSUB9SS |
|
|
|
|
■仕様
品番 |
M428WIS-R-USB-AS |
M428WIS-R-DSUB9SS |
接続先 |
パソコンなど |
トルクテスター本体、PLC など |
無線周波数 |
2405~2480MHz
(5MHz間隔、16チャンネル) |
無線ID |
0~9999 |
送信方式 |
直接拡散方式 |
送信出力 |
3mW 以下 |
送信距離※1※2※3 |
見通しで約20m
(地上高さ70cmでの測定) |
使用例 |
無線グループは無線チャンネルと無線 IDによって決定され、
1グループ内での最大エンドデバイス数は15台です。
|
電源 |
USBバスパワー |
DC5~12V
(電源ソケットまたはD-SUBコネクタ) |
オプション |
- |
AC アダプター※4 |
認証 |
日本 |
※1:送信距離は周囲の環境や設置高さなどによって大きく変わります。
※2:無線通信時はACアダプターでの給電が必要です。 (乾電池使用での無線通信はできません)
※3:連続データ出力モード(C モード)には対応しません。
※4:外部電源で使用する場合は、別途ACアダプターが必要です。
|
