■特長

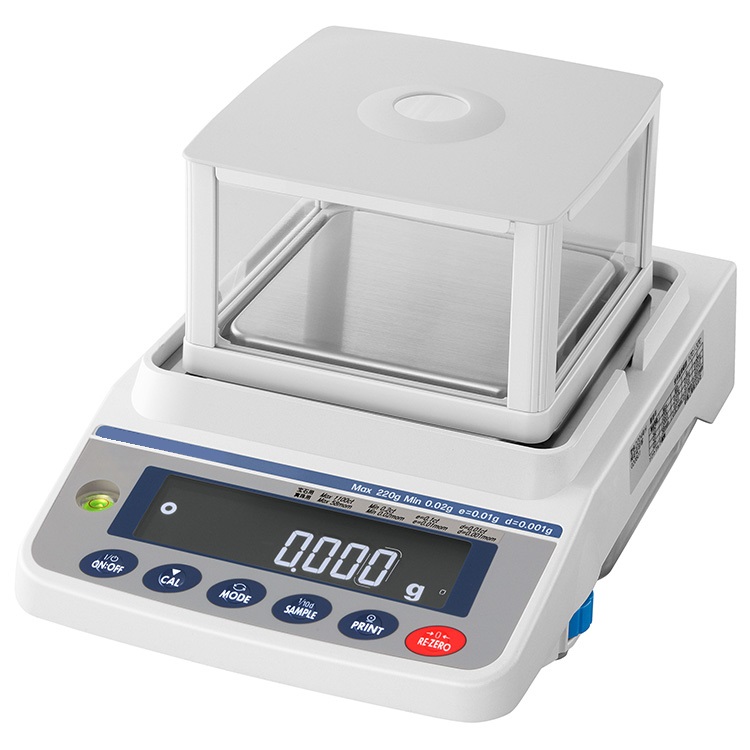

●M2X-K0203AAシリーズは、「取引・証明」の計量に使える適合証印又は検定証印付きの天びんです。
自己補正機構で正しく計量するように感度調整した場合、日本国内どこでも「取引」や証明に使用できます。
●2ch出力標準装備、PCとプリンタ・PLC・外部表示器など、2ch同時接続が可能
- RS-232Cインタフェース（D-Sub9Pオス）
- USBインタフェース（ミニBタイプ）、USBケーブル（1.8ｍ）付属
●パスワード機能
- 天びんの使用者、時計の設定を制限するセキュリティ機能
- 天びん使用前にパスワード入力 時計時刻など全ての機能設定ができる管理者レベルと、計量のみ行える使用者レベル（×10人分）の2段階
●統計演算
計量値を統計処理し、結果を表示・出力
●比重測定機能
取引・証明対象外
- 固体または液体の比重を計算して表示・出力
- 別売の比重測定キット（M2X-K0203AA-13A）を利用可能（目量0.01gモデル用）
●UFC機能（Universal Flex Coms）
出力フォーマットを任意に設定することが可能
●USBファンクション機能
内部設定で、一方向と双方向の切替が可能
- 一方向（クイックUSB）：ドライバのインストールも不要で、PCに直接出力。アルファベットも出力できるので、GLP出力や統計演算出力にも対応
- 双方向通信：データ処理ソフトWinCTでのデータ取得が可能。双方向通信させる場合は、「仮想COMモード用」ドライバーのインストールが必要です
●大型ガラス風防（M2X-K0203AA-10A）
- コンパクト設計：ボディイン・ドア方式：ドアを開けても背面に飛び出さない省スペース設計
- 帯電防止用に導電性ガラスを採用
- スライドガラスのレールを新設計：開閉時の操作感を追求、軽い力でスムースな開閉が可能
- 全モデル共通
●時計機能
GLP出力時やデータメモリ時に日付・時刻データを出力、記憶可能
●床下ひょう量
床下ひょう量金具を標準装備
●表示モード
- 検定対象：g（グラム） / ct（カラット） / mom（もんめ）
- 検定対象外：pcs（個数） / ％（パーセント）
- M2X-K6001AAはg（グラム）のみ検定対象です。また、ct（カラット）、mom（もんめ）は表示しません。
※流量測定（FRD)機能、 比重測定は 取引・証明の対象外です。
●オートパワーオン・オフ機能
内部設定でオン・オフの選択可能（PLC等からのコマンドでも可）
●風袋値記憶機能
電源オン時の表示値は「ゼロ表示」または「前回の計量値を表示」のいずれかを選択可能。
- ゼロ表示： 計量作業の効率アップ
- 前回の計量値表示： 停電時など電源が突然落ちた場合や計量皿にホッパーなどを 取り付け、排出計量中に電源を切る必要がある際などに便利
■定期検査
「取引」や「証明」に使用する天びんは、2 年毎に計量法に基づく定期検査を受ける必要があります。
定期検査については、各都道府県計量検定所までお問い合わせください。
※グラム（g）、宝石用カラット（ct）と真珠用もんめ（mom）の単位が検定対象で「取引」・「証明」に使用できます。
※検定付きの天びんでは、法規制により外部分銅による感度調整は行なえません。
■共通仕様
| タイプ |
目量0.01gタイプ |
目量0.1gタイプ |
目量1gタイプ |
| 計量皿寸法 |
128×128 mm |
165×165 mm |
外形寸法
（W×D×H） |
212×317×171mm
（小型風防付き） |
212×317×93 mm |
| 寸法図 |
 |
|
| 本体質量 |
約5kg |
| 型式承認番号 |
第D204号 |
| 使用温度範囲 |
10℃～30℃ |
| 使用地域 |
日本国内（自己補正付き） |
| 表示書換回数 |
約5回／秒、約10回／秒、または約20回／秒 |
| 通信機能 |
RS-232C、USB |
電源
（ACアダプタ） |
入力：AC100～240V（+10%,-15%）
消費電力：約30VA（ACアダプタ含む） |
■仕様
●目量0.01gタイプ
| 品番 |
M2X-K0203AA |
M2X-K0303AA |
M2X-K0403AA |
M2X-K0603AA |
| 精度等級 |
2級 |
グラム
モード
(g) |
ひょう量 |
220g |
320g |
420g |
620g |
| 目量 |
0.01g |
| 補助表示 |
0.001g |
| 使用範囲 |
0.02g～220g |
0.02g～320g |
0.02g～420g |
0.02g～620g |
カラット
モード
(ct) |
ひょう量 |
1100ct |
1600ct |
2100ct |
3100ct |
| 目量 |
0.1ct |
| 補助表示 |
0.01ct |
| 使用範囲 |
0.2ct～1100ct |
0.2ct～1600ct |
0.2ct～2100ct |
0.2ct～3100ct |
もんめ
モード
(mon) |
ひょう量 |
58mom |
85mom |
112mom |
165mom |
| 目量 |
0.01mom |
| 補助表示 |
0.001mom |
| 使用範囲 |
0.02～58mom |
0.02～85mom |
0.02～112mom |
0.02～165mom |
個数
モード
(pcs) |
最小単位質量 |
0.001g |
| サンプル数 |
5, 10, 25, 50 または 100 個 |
ﾊﾟｰｾﾝﾄ
ﾓｰﾄﾞ
(%) |
最小100%
質量 |
0.100g |
| 最小表示 |
0.01%, 0.1%, 1%（100%質量にて自動切替） |
●目量0.1gタイプ
| 品番 |
M2X-K2002AA |
M2X-K3002AA |
M2X-K4002AA |
M2X-K6002AA |
| 精度等級 |
2 級 |
グラム
モード
(g) |
ひょう量 |
2200g |
3200g |
4200g |
6200g |
| 目量 |
0.1g |
| 補助表示 |
0.01g |
| 使用範囲 |
0.5g～2200g |
0.5g～3200g |
0.5g～4200g |
0.5g～6200g |
カラット
モード
(ct) |
ひょう量 |
11000ct |
16000ct |
21000ct |
31000ct |
| 目量 |
1ct |
| 補助表示 |
0.1ct |
| 使用範囲 |
5ct～11000ct |
5ct～16000ct |
5ct～21000ct |
5ct～31000ct |
もんめ
モード
(mon) |
ひょう量 |
586mom |
853mom |
1120mom |
1653mom |
| 目量 |
0.1mom |
| 補助表示 |
0.01mom |
| 使用範囲 |
0.5～586mom |
0.5～853mom |
0.5～1120mom |
0.5～1653mom |
個数
モード
(pcs) |
最小単位質量 |
0.01g |
| サンプル数 |
5, 10, 25, 50 または 100 個 |
ﾊﾟｰｾﾝﾄ
ﾓｰﾄﾞ
(%) |
最小100%
質量 |
1g |
| 最小表示 |
0.01%, 0.1%, 1%（100%質量にて自動切替） |
●目量1gタイプ
| 品番 |
M2X-K6001AA |
| 精度等級 |
2 級 |
グラム
モード
(g) |
ひょう量 |
6200g |
| 目量 |
1g |
| 補助表示 |
0.1g |
| 使用範囲 |
5g～6200g |
カラット
モード
(ct) |
ひょう量 |
－※ |
| 目量 |
－※ |
| 補助表示 |
－※ |
| 使用範囲 |
－※ |
もんめ
モード
(mon) |
ひょう量 |
－※ |
| 目量 |
－※ |
| 補助表示 |
－※ |
| 使用範囲 |
－※ |
個数
モード
(pcs) |
最小単位質量 |
0.1g |
| サンプル数 |
5, 10, 25, 50 または 100 個 |
ﾊﾟｰｾﾝﾄ
ﾓｰﾄﾞ
(%) |
最小100%
質量 |
10g |
| 最小表示 |
0.01%, 0.1%, 1%
（100%質量にて自動切替） |
※「ct」、「mom」単位はありません。
■オプション
| M2X-K0203AA-10A |
M2X-K0203AA-12A |
 |
 |
| M2X-K0203AA-13A |
M2X-K0203AA-23A-PRINT |
 |
 |
| M2X-K0203AA-23A-REZERO |
M2X-K0203AA-8127A |
 |
 |
| M2X-K0203AA-8126A |
M2X-K0203AA-8920AA |
 |
 |
| M2X-K0203AA-8922AA |
M2X-K0203AA-4008166A |
 |
 |
| 品番 |
型名 |
備考 |
| M2X-K0203AA-04A |
コンパレータ・リレー出力
（ブザー・外部入力付き） |
※1 |
| M2X-K0203AA-06A |
アナログ電圧出力 |
※1 |
| M2X-K0203AA-10A |
ガラス風防 |
|
| M2X-K0203AA-12A |
動物計量皿キット
（最小表示0.1mgモデル） |
M2X-K0203AAを除く |
| M2X-K0203AA-13A |
比重測定キット（0.01gモデル用） |
※2 |
| M2X-K0203AA-23A-PRINT |
プリント用フットスイッチ入力
（フットスイッチ付属） |
ペダルを踏むことでデータ出力
（プリント出力）※1※3 |
| M2X-K0203AA-23A-REZERO |
リゼロ用フットスイッチ入力
（フットスイッチ付属） |
ペダルを踏むことでリゼロ出力
※1※3 |
| M2X-K0203AA-23A-PLUG |
外部入力インタフェース |
インタフェースボード接点入力用、
システム組込み用、
オーディオ端子×3個付属
※1※3 |
| M2X-K0203AA-26A |
外部IRスイッチ |
内部設定にてREZERO
またはPRINTの機能を選択
※1 |
| M2X-K0203AA-31A |
表示部保護カバー5枚セット |
|
| M2X-K0203AA-5465180A |
USBケーブル(A-ミニBタイプ)1.8m |
標準付属品 |
| M2X-K0203AA-8127A |
マルチプリンタ |
|
| M2X-K0203AA-8126A |
ミニプリンタ |
|
| M2X-K0203AA-8920AA |
外部表示器 |
|
| M2X-K0203AA-8922AA |
外部コントローラ |
|
| M2X-K0203AA-248A |
ACアダプタ |
標準付属品 |
| M2X-K0203AA-4008166A |
アクリル風防ユニット(1mgモデル用) |
|
※1：M2X-K0203AA-04A/06A/23Aシリーズ/26Aは、いずれか1つのみ本体に装着可能
※2：取引・証明の対象外。比重が水より軽いサンプルを測りたい場合は、メールまたはFAXにてご相談ください。
※3：接続端子が2chあり、フットスイッチを2個まで同時に接続が可能（2個目のフットスイッチは別売り）
|
