ケーブル測長診断機/ 品番 M749GM-9111G 【詳細表示】
商品番号 M749GM-9111G 価 格

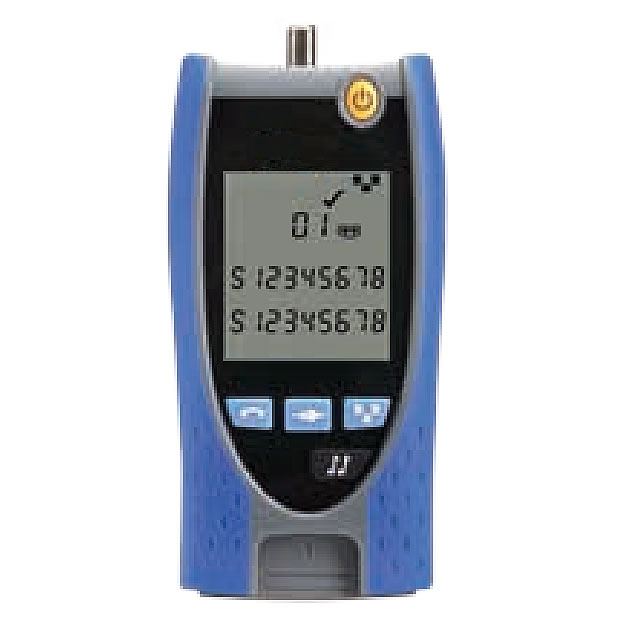

ケーブル測長診断機/M749GM-9111G ケーブル測長診断機
品番 M749GM-9111G
価格は下記をご覧ください
音声・データ・ビデオ ケーブルの検証

電話配線・データネットワーク・ビデオ/セキュリティ
ケーブルなど、国内・商用をはじめ産業用の音声/データやビデオ設備において一 般的に見られるメタルケーブルの整合性を確認する扱いやすいケーブルテスター です。
M749GM-9111Gは最先端のテクノロジーを採用しており、以前のケーブルマッパーにはない機能をご提供します。
高度なワイヤーマップエンジンは、複雑な配線障害を瞬時にかつ正確に表示し、TDR(時間領域反射率測定)により障害箇所を検出して現場の生産性を向上させます。




精度
主力商品であるM749GM-9114Gは、TDRを使用してケーブル長を正確に測定し、障害箇所までの距離を表示しま す。
TDRは、ケーブルに信号を送り込み、ケーブルの損傷・断線・短絡によってインピーダンスが変化した後、信号が反射して戻ってくるまでの時間を測定します。
記録された時間は、正確な距離値に変換されます。
TDRは、ケーブル障害が発生した場所を特定するのに役立ちます。
これにより、障害検出がスピードアップす るだけでなく、設備や部品の分断や潜在的な損傷を最小限に抑えます。


スピード
M749GM-9111Gは、オープン、ショート、クロスオーバー、スプリットペアなどの障害に関する包括的な情報を装備して おり、配線エラーを即座に識別します。
RJ11 / RJ12一体型(音声)、RJ45(データ)、およびFタイプ(ビデ オ)コネクターにより、ほとんどのタイプの低電圧ケーブルのテストを高速化できるため、個別のテスターやア ダプターは不要です。


知能的
接続の問題は常にケーブルの障害によるものとは限りません。
そこでM749GM-9114Gにはサービス関連の問題を特定 する機能があります。
M749GM-9114Gは、電圧を検出して極性をチェックすることによりM749GM-9114Gはすぐに ISDN、PBX、PoE(Power over Ethernet)などのケーブルを介して実行されているメディアサービスをすばや く特定し、迅速に故障診断を行います。
ネットワーク速度とデュプレックス情報を表示するネットワーク検出機能内蔵により、アクティブなイーサネットネットワークの障害検出はさらに簡単になりました。
さらに、潜在的にコストのかかるテスター損傷を 防ぐために、すべてのM749GM-9113G、M749GM-9114Gは、電圧のあるコンセントに接続されたことをお知らせします。

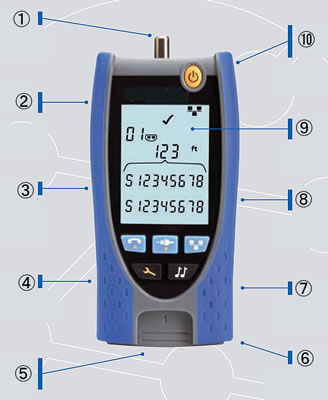

■各部説明
マルチメディアサポート
低電圧メタルケーブル検証用のためのRJ45、RJ11/RJ12およ び 同軸ポート
Cat 5, Cat 5e, Cat 6, Cat 6A , Cat 7, UTP 及びSTP テスト
一般的なLANケーブルをすべてサポート(TIA 568A/B配線方式)
TDR 測長テストと障害検出
ケーブルの障害を特定して憶測による無駄な作業 をなくします
大きなバックライト付 画面
テスト結果を瞬間的に、しかも簡単に確認できます
トーン発信機能
互換性のある誘導式トーンプ ローブを使用してケーブルを識別および追跡する機能(オプション
メディアサービス検出
アナログ(PBX)とデジタ ル(ISDN)電話サービス を検知します
PoE 検出
電圧情報とともにPoE サービスを検知
イーサネット検出
ネットワーク速度とデュプレクス情報を表示します
リモート収納と保護
リモートユニットの紛失や損傷を防ぎます。
追加の番号付きリ モートが可能
電圧保護
2V以上の電圧が検出された場合ケーブルテストを停止します


■用途
音声:1, 2 もしくは3-ペアのRJ11/12 電話 ケーブル検査をサポート
データ:シールドまたはシールドなしのCat 5/5e/6/6A/7 LANケーブルを検査
ビデオ:Fコネクターインターフェースの同軸 ケーブルのテスト


■タイプ
M749GM-9111G M749GM-9113G M749GM-9114G


■セット内容
M749GM-9111G 音声/データ/ビデオケーブル検証器 1 x テスター, 1 x デュアルポートリモート, 1 x 同軸リモート, 1 x アルカリ 電池, 1 x 取扱説明書
M749GM-9113G 音声/データ/ビデオケーブル検証器 1 x テスター, 1 x デュアルポートリモート, 1 x 同軸リモート, 1 x アルカリ電池, 1 x 取扱説明書, 2 x RJ45―ワニ口クリップ付390mmパッチコー ド, 2 x 150mm保護RJ45-RJ45ケーブル , 2 x RJ11/12-RJ11/12 100mmケーブル, 1 x F-タイププラグ -F-タイププラグ 230mmケーブル, 1 x F-81 バレルスプライス, 1 x BNC メス-F-タイプオスアダプター, 1 x BNC メ ス-F-タイプメスアダプター, 1 x RCA メス-F-タイプオスアダプター, 1 x RCA , 1 x 配線ガイド, 1 x キャリーケース
M749GM-9114G 音声/データ/ビデオケーブル検証器 1 x テスター, 1 x デュアルポートリモート, 1 x 同軸リモート, 1 x アルカリ電池, 1 x 取扱説明書, 2 x RJ45―ワニ口クリップ付390mmパッチ コード, 2 x 150mm保護RJ45-RJ45ケーブル ,2 x RJ12-RJ12 100mmケーブル, 1 x F-タイププラグ- F-tタイププラグ230mmケーブル , 1 x F-81 バレルスプライ ス, 1 x BNC メス-F-タイプオスアダプター, 1 x BNC メス-F-タイプメスアダプ ター、 1 x RCA メス-F-タイプオスアダプター, 1 x RCAメス-F-typeメスアダ プター, 1 x 配線ガイド, 1 x キャリーケース


■基本スペック
寸法 重量 測定範囲 バッテリータイプ
160×76×36 0.26kg 0.3 - 450m / 1-1476 ft
(Plus 及びProのみ
9Vアルカリ電池.
通常バックライトオフ状態で
最低20時間の連続使用可能


■オプション
M749GM-9161G M749GM-9162G
M749GM-9164G M749GM-3275G
* 別々の番号のリモートを利用することにより複数のケーブルを素早く検査することができます
**複数の識別機によりパッチパネルにおけるケーブルのラベル付が簡単になります

運賃、および消費税は、記載価格には、含まれていません。
