定電圧方式LED同軸照明(青)/ 品番 M228CPV-E14X8M-BL 【詳細表示】
商品番号 M228CPV-E14X8M-BL 価 格
定電圧方式LED同軸照明(青)/M228CPV-E14X8M-BL 定電圧方式LED同軸照明(青)
品番 M228CPV-E14X8M-BL
価格は下記をご覧ください。
■特長
●レンズとのマッチング
当メーカーレンズシリーズとの適合性を追求し、画像処理に最適な高均一性を実現。

●コンパクト設計
メーカー従来機種に比べて照明全長が短くなり、小型になりました。

●L型照明ケーブル
L型(横出し)タイプの照明ケーブル採用により、更に省スペースでの設置が可能です。

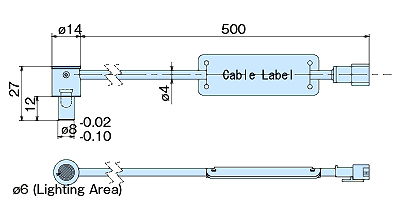

■寸法図


■仕様
品番 発光色 ワット数 先端径 最大外径 長さ 発光部径
M228CPV-E14X8M-BL 0.8W φ8mm φ14mm 27mm φ6mm
M228CPV-E14X8M-RE 0.4W
M228CPV-E14X8M-WH 0.8W



■オプション
【定電圧方式LED同軸照明専用デジタルコントローラー】


●ストロボオーバードライブ/ストロボ/PWMモード切替
ストロボオーバードライブから定常点灯まで対応。
●イーサネット通信
外部インターフェースにイーサネット・パラレル(8bit) を搭載。
●ストロボ調光機能
ストロボオーバードライブ時、通常の発光時間だけでなく電圧による調光が可能。DINレール対応の小型電源としては、当メーカーだけのオリジナル機能です。
●小型軽量設計
小型で軽量なので、DINレール取付けも据え置き設置も場所を選びません。
●パネル表示で簡単操作
ユーザーフレンドリーなパネル表示で簡単操作。

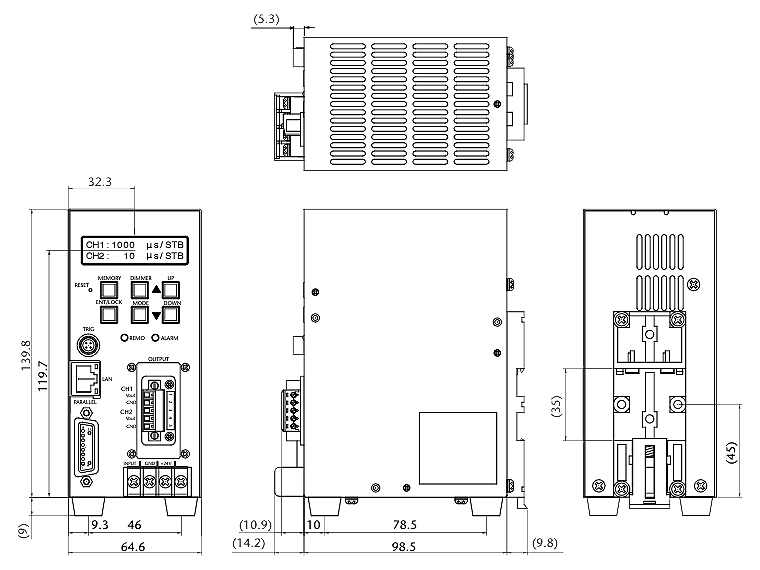

■外観図


品番 MLEF-A015G2DT
入力電圧 DC 24V ± 10% (21.6~26.4 V)
入力電流 Max.1.8A
出力数 2ch
出力電力 PWM:30W (2ch合計)
STB:15W /ch あたり
出力電圧 PWM / STB : 24 Vp-p, STBO : 40 Vp-p
出力電流 PWM / STB : 1.25 Ap-p, STBO : 4.0 Ap-p
出力可変範囲※1 PWM / STB:0~100%
STBO:10~40V
リモート制御 LANポート / パラレルポート
PWMモード PWM周波数:100KHz (調光ステップ:250階調)
STBモード 発光時間:1.1ms~10.0ms (90階調、0.1ms刻み)
≪有効Bitは8Bit中 101~190 までのBit設定≫
STBOモード 発光時間:10μs~1000μs (100階調、10μs刻み)
点滅周期制限:10% Duty(設定時間の10倍以上の周期が必要)
≪有効Bitは8Bit中 0~100 までのBit設定≫
VoutADJ:0~100% (256階調)
トリガ入力 入力電圧範囲:DC 5~24V
STB/STBO_TRG入力応答時間:10μs以下
PWM_ON/OFF入力応答時間:10μs以下
セットアップモード STB:5ms / 10ms
STBO:10μs / 1000μs
メモリ機能 マニュアルMEMORY(ROM):MEMORY数3
リモートLAN MEMORY(RAM):MEMORY数3
リモートパラレル MEMORY(RAM):MEMORY数4
保護機能 過電流 / 過電圧 / 過大時間検知による出力カット※2
ヒューズ(4.0A)による入力保護
電源の再投入時間 電源OFF後1秒以上
環境条件 使用場所 屋内使用、汚染度2
最高高度 2000m
温度 0℃~45℃
湿度 31℃ まで 80% RH、40℃で50% RH に線形に低下
保存温度/湿度 -20~80℃ / 20~85% RH (結露なきこと)
冷却方式 自然空冷
保護等級 IP20※3(EN 60529)
外形寸法 W65×H140×D99 (突起部除く)
質量 約 800 g
CEマーキング EMC指令
EN55011:2009 + A1:2010、EN61000-6-2:2005
※1:最低電圧値は参考値です。
※2:保護機能のリセットは、入力電源OFFして2~3秒後に再投入して下さい。(ヒューズは除く)
※3:直径12.5mm以上の物体(指など)が内部に侵入しません。水の浸入に対して保護されていません。

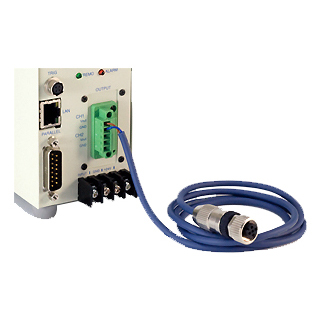

【変換ケーブル】
照明との接続はターミナル方式です。
専用延長ケーブルにて接続してください。

品番 ケーブル長さ タイプ
M228CVC-3P1W-01M 1m SM (3P) ~ Free
M228CVC-3P1W-10M 10m
M228CVC-3P1W-20M 20m
M228CVC-3P1W-30M 30m
M228CVC-3P1W-50M 50m
M228CVC-M121W-01M 1m M12 ~ Free
M228CVC-M121W-10M 10m
M228CVC-M121W-20M 20m
M228CVC-M121W-30M 30m
M228CVC-M121W-50M 50m

運賃、および消費税は、記載価格には、含まれていません。
