精密ヤゲン台(Vブロック)/品番 SYAK50Aシリーズ |
【詳細表示】 |
商品番号 |
SYAK50Aシリーズ |
価 格 |
|

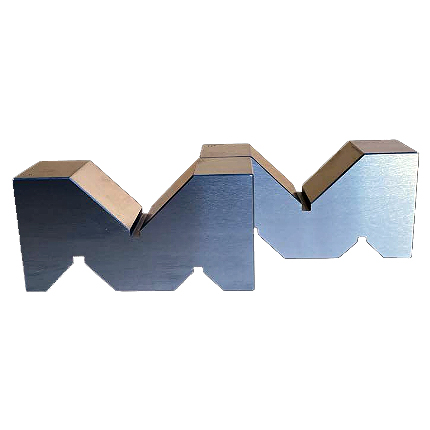

精密ヤゲン台(Vブロック)
品番 SYAK50Aシリーズ
廃番 |
■特長
●V面は90°を形成しています。
●精密罫書用、測定治具等に利用できます。
●A型は大、中、小の3つのV面で測定できます。
●2 個1 組です。
●素材:鋳鉄
●底面対V面平行度 10 μm
●各面の平行度・直角度±30 μm
■寸法図
■仕様(単位:mm)
品番 |
精度 |
長さ |
高さ |
厚さ |
V巾 |
その他サイズ |
最大
(φ) |
重量
(kg) |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
SYAK50A |
A級 |
50 |
24 |
19 |
24 |
17 |
13 |
2.5 |
2.5 |
12.5 |
25 |
32 |
0.3 |
SYAK75A |
A級 |
75 |
35 |
24 |
37 |
24 |
16 |
4 |
4 |
18.5 |
38 |
50 |
0.74 |
SYAK100A |
A級 |
100 |
52 |
33 |
50 |
30 |
20 |
4 |
4 |
25 |
51 |
68 |
2.15 |
SYAK125A |
A級 |
125 |
69 |
44 |
63 |
37 |
26 |
5 |
5 |
31 |
63 |
87 |
4.8 |
SYAK150A |
A級 |
150 |
80 |
50 |
75 |
45 |
30 |
5 |
5 |
37 |
76 |
104 |
8 |
SYAK200A |
A級 |
200 |
110 |
70 |
100 |
60 |
40 |
6 |
6 |
50 |
100 |
139 |
19.4 |
SYAK250A |
A級 |
250 |
130 |
104 |
125 |
75 |
50 |
8 |
8 |
62.5 |
125 |
175 |
41 |
SYAK300A |
A級 |
300 |
150 |
120 |
150 |
90 |
60 |
8 |
8 |
75 |
150 |
210 |
65 |
|
運賃、および消費税は、記載価格には、含まれていません。
