■高精度な非接触式温度計測
Step1 接触式で基準を求める
CALキーでデュアルモードを選択し、接触式センサを被測定物にあてると、キャリブレーションの基準となる値(接触式の計測値)が表示されます。
Step2 赤外線の放射量を把握する
HOLDキーを押すと、Step1のデータがメモリされ、自動的に非接触式モードに変わりますので、表面状態や、外乱を含めた赤外線の放射量を把握します。
Step3 非接触式で計る
ここでHOLDキーを押すと、A定数が自動的に設定されます。A定数の設定後は、非接触式で正確な温度計測が実行できます。

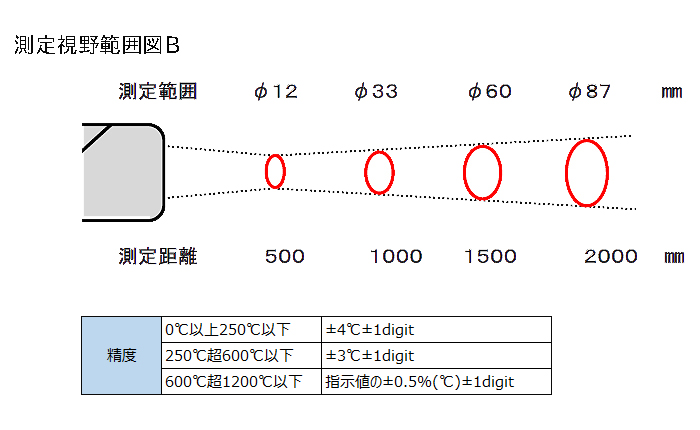

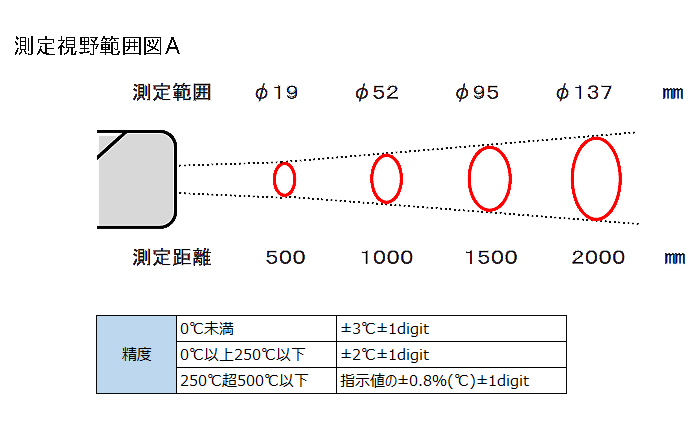

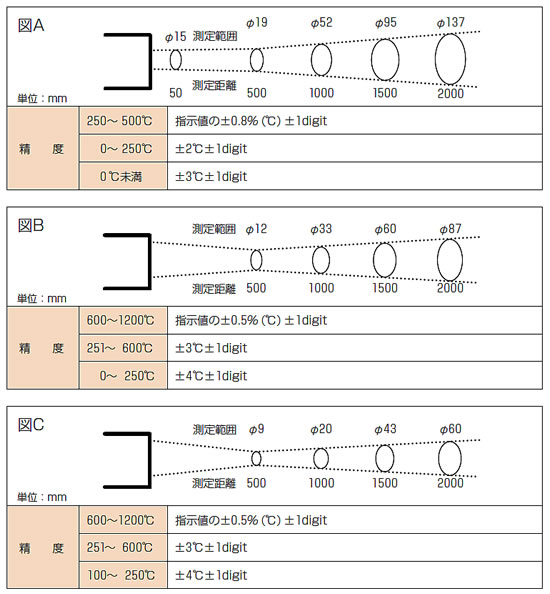

■測定視野範囲
■アナログ出力
出力レート |
1mV/℃ |
精度 |
±(0.15% of F/S+1mV):25℃±5℃にて
±(0.15% of F/S+1mV)±(0.01% of F/S):25℃±5℃を除く |
■仕様
品番 |
AR-1500 |
AR-1501 |
AR-1600 |
AR-1601 |
AR-1700 |
測定範囲 |
-50.0~500.0℃ |
-0~1200℃ |
100~1200℃ |
分解能 |
0.1℃ |
1℃ |
1℃ |
最小視野範囲 |
φ19/500 |
φ12/500 |
φ9/500 |

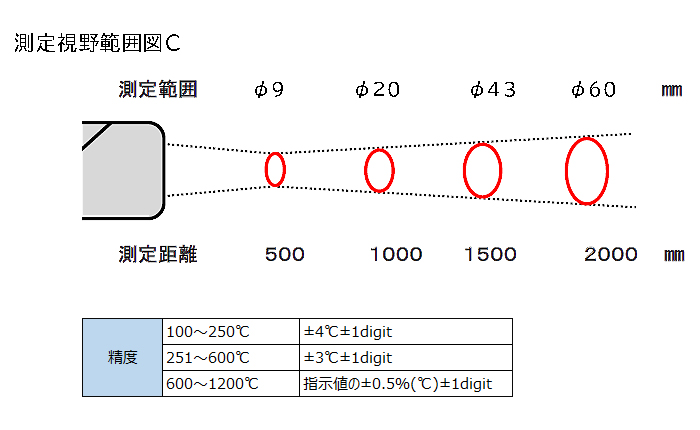

測定視野、測定精度 |
図A参照 |
図B参照 |
図C参照 |
検出素子 |
サーモパイル |
検出波長 |
8~14μm |
再現性 |
指示値の±0.4%(℃)+1digit |
応答速度 |
約300ms |
A定数設定範囲 |
0.10~2.00(0.01ステップ) |
照準 |
レーザーマーカ(クラス2) |
基準接点補償精度 |
25℃±10℃にて±0.2℃ |
温度係数 |
測定範囲の±(0.01%/℃) |
電源 |
Ni-Cd電池(4AA)充電式 |
使用時間 |
連続30時間以上(レーザ連続使用時10時間) |
動作条件 |
0~40℃、0~80%RH(但し結露なきこと) |
保存条件 |
-20~50℃、0~85%RH(但し結露なきこと) |
アナログ出力 |
- |
あり |
- |
あり |
- |
外形寸法 |
寸法図参照 |
質量 |
約400g |
付属品 |
専用充電器 |
接触モード |
入力 |
熱電対Kタイプ(500Ω以下)センサ別売り
※センサプラグは「ANP」をお選びください。 |
精度 |
指示値の±(0.05%+0.1℃)±1digit |
指示値の±0.1%(℃)±1digit |
サンプリング周期 |
200ms |
価格 |
¥98,000- |
¥118,000- |
¥98,000- |
¥118,000- |
廃番 |

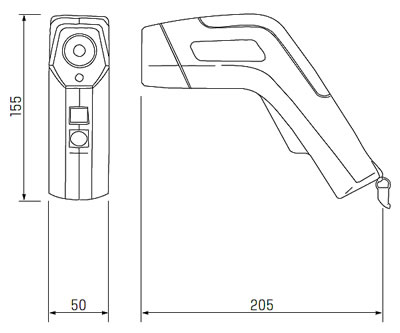

■寸法図
■オプションセンサー
●A形シリーズは汎用タイプの静止表面用温度センサです。ヘッドサイズ、ガード材質、パイプの長さ等、用途に合わせて項目を組み合わせることができます。

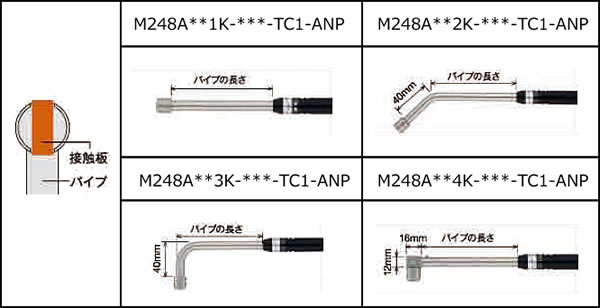

■パイプ形状と接触板の向き

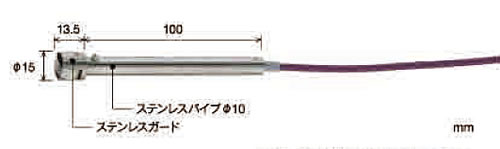

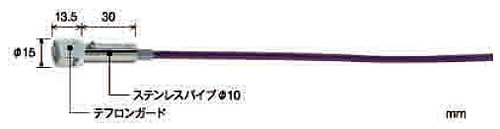

M248A211K-000-TC1-ANP |
|
使用温度範囲 |
ヘッドサイズ |
ガード材質と
接触板のコーティング |
パイプ形状 |
パイプ長さ |
グリップ |
-50~300℃ |
φ15mm |
テフロンガード
(低温用・接地) |
ストレート |
30mm |
- |

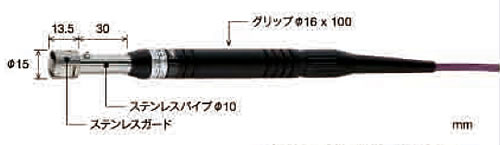

M248A231K-001-TC1-ANP |
|
使用温度範囲 |
ヘッドサイズ |
ガード材質と
接触板のコーティング |
パイプ形状 |
パイプ長さ |
グリップ |
-50~500℃ |
φ15mm |
ステンレス
(SUS303/標準・接地) |
ストレート |
30mm |
○ |

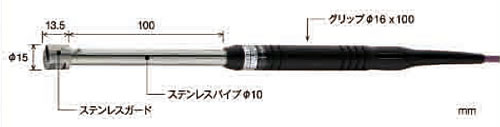

M248A231K-010-TC1-ANP |
|
使用温度範囲 |
ヘッドサイズ |
ガード材質と
接触板のコーティング |
パイプ形状 |
パイプ長さ |
グリップ |
-50~500℃ |
φ15mm |
ステンレス
(SUS303/標準・接地) |
ストレート |
100mm |
- |
M248A231K-011-TC1-ANP |
|
使用温度範囲 |
ヘッドサイズ |
ガード材質と
接触板のコーティング |
パイプ形状 |
パイプ長さ |
グリップ |
-50~500℃ |
φ15mm |
ステンレス
(SUS303/標準・接地) |
ストレート |
100mm |
○ |
M248A233K-011-TC1-ANP |
|
使用温度範囲 |
ヘッドサイズ |
ガード材質と
接触板のコーティング |
パイプ形状 |
パイプ長さ |
グリップ |
-50~500℃ |
φ15mm |
ステンレス
(SUS303/標準・接地) |

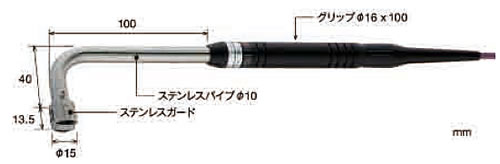

90度パイプR曲げ |
100mm |
○ |

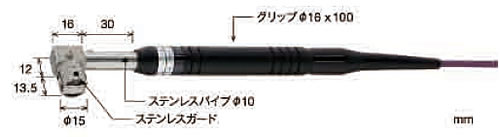

M248A234K-001-TC1-ANP |
|
使用温度範囲 |
ヘッドサイズ |
ガード材質と
接触板のコーティング |
パイプ形状 |
パイプ長さ |
グリップ |
-50~500℃ |
φ15mm |
ステンレス
(SUS303/標準・接地) |
90度エルボ |
30mm |
○ |

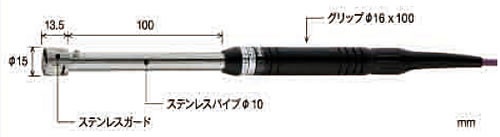

M248A241K-011-TC1-ANP |
|
使用温度範囲 |
ヘッドサイズ |
ガード材質と
接触板のコーティング |
パイプ形状 |
パイプ長さ |
グリップ |
-50~800℃ |
φ15mm |
ステンレス
(SUS303/高温・接地) |
ストレート |
100mm |
○ |

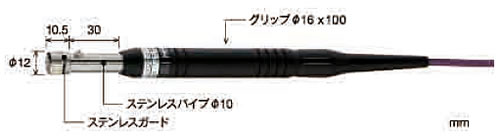

M248A331K-001-TC1-ANP |
|
使用温度範囲 |
ヘッドサイズ |
ガード材質と
接触板のコーティング |
パイプ形状 |
パイプ長さ |
グリップ |
-50~500℃ |
φ12mm |
ステンレス
(SUS303/標準・接地) |
ストレート |
30mm |
○ |
■共通仕様
品番 |
使用
温度範囲 |
ヘッド
サイズ |
許容差 |
応答
速度 |
コード長 |
プラグ
形状 |
材質 |
価格 |
パイプ |
グリップ |
M248A211K-000-TC1-ANP |
-50~300℃ |
φ15mm |
±2.5℃ |
1.5秒 |
1m |
ANP
(ミニプラグ) |
SUS316 |
ポリ
アセタール |
¥Mail- |
M248A231K-001-TC1-ANP |
-50~500℃ |
¥Mail- |
M248A231K-010-TC1-ANP |
¥Mail- |
M248A231K-011-TC1-ANP |
¥Mail- |
M248A233K-011-TC1-ANP |
¥Mail- |
M248A234K-001-TC1-ANP |
¥Mail- |
M248A241K-011-TC1-ANP |
-50~800℃ |
¥Mail- |
M248A331K-001-TC1-ANP |
-50~500℃ |
φ12mm |
¥Mail- |
画像 |
品名 |
品番 |
価格 |
|
高性能静止表面モデル |
ARS-121K-00 |
廃番 |
汎用静止表面モデル |
ARN-231K-00 |
廃番 |
移動表面モデル |
ARU-111K-00 |
廃番 |
|
