荷重計/品番 M875Z29-1シリーズ |
【詳細表示】 |
商品番号 |
M875Z29-1シリーズ |
価 格 |
|
本器は、指示計と荷重を受けるピストン及びシリンダーからなるシリンダーからなるシリンダー方式の荷重計です。
ピストンに荷重を受けると、シリンダー内の充填液が圧縮され、それによって生じた内圧が指示計に伝達されて荷重を指示します。 |
荷重計
品番 M875Z29-1シリーズ
価格は下記をご覧下さい |
■種類
●アナログ表示ですので現場で読み取りができます。
●小型・軽量・取り付け・取り外しが簡単です。
●電源が不要
■用途
一般の荷重測定、工作機械などの押付力測定、油圧プレスなどの荷重測定、クレーン・ワイヤーロープなどの引張荷重測定、バイス・チャックなどの締め付け荷重判定。
■タイプ&寸法図
※( )内寸法は、最大目盛10kN以下の荷重計の場合
品番 |
A |
φB |
C |
φD |
φE |
φF |
M875Z70-44*シリーズ |
約4 |
44 |
50 |
70 |
|
|
M875Z120-85*シリーズ |
85 |
75 |
120 |
|
|
M875Z170-135*シリーズ |
135 |
85 |
170 |
|
|
M875TZ44295 |
約4 |
44 |
50 |
70 |
29 |
16 |
M875TZ442910 |
M875TZ442920 |
M875TZ442940 |
M875TZ704450 |
70 |
55 |
90 |
44 |
27 |
M875TZ7044100 |

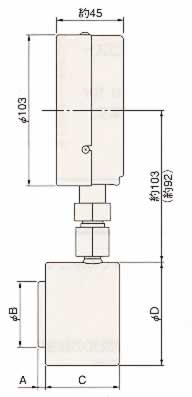

<標準型>
※M875Z70タイプのみ、ピストン表面中央にφ10深4のキリ穴があいています。
※製品によっては指示計背面がシリンダー底面より下になる場合もあります。

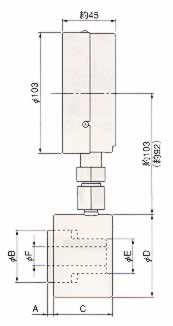

<ドーナツ型>
※シリンダー底面とピストン上面にネジ穴があいています。
※製品によっては指示計背面がシリンダー底面より下になる場合もあります。
■仕様
● 共通仕様
材質 |
指示計 |
クロムメッキスチール |
ピストン |
ステンレス鋼 |
シリンダー |
クロムメッキスチール |
非直線性 |
±2%F.S.(±3%F.S.)
(フルスケールの10%~80%の範囲において) |
常用範囲の上限 |
最大荷重目盛の3/4以下 |
指示計 |
ブルドン管圧力計 |
充填液密封方法 |
Oリング |
品番 |
タイプ |
測定範囲(kN) |
最小目盛(kN) |
質量 |
M875Z29-1 |
小型携帯型 |
0.1~1 |
0.05 |
約0.5kg |
M875Z29-2 |
0.2~2 |
0.1 |
M875Z29-5 |
0.5~5 |
0.2 |
M875Z29-10 |
1~10 |
0.5 |
M875Z29-20 |
2~20 |
1 |
M875Z70-441 |
標準型 |
0.1~1 |
0.02 |
約2.5kg |
M875Z70-442 |
0.2~2 |
0.05 |
M875Z70-445 |
0.5~5 |
0.1 |
M875Z70-4410 |
1~10 |
0.2 |
M875Z70-4420 |
2~20 |
0.5 |
M875Z70-4450 |
5~50 |
1 |
M875Z70-44100 |
10~100 |
2 |
M875Z120-85100 |
約7.5kg |
M875Z120-85200 |
20~200 |
5 |
M875Z120-85400 |
40~400 |
10 |
M875Z170-135500 |
50~500 |
約15.5kg |
M875Z170-135800 |
80~800 |
20 |
M875Z170-1351000 |
100~1000 |
M875TZ44295 |
ドーナツ型 |
0.5~5 |
0.1 |
約2.5kg |
M875TZ442910 |
1~10 |
0.2 |
M875TZ442920 |
2~20 |
0.5 |
M875TZ442940 |
4~40 |
1 |
M875TZ704450 |
5~50 |
1 |
約3.5kg |
M875TZ7044100 |
10~100 |
2 |
※目盛単位は原則として「kN」。ただし、質量表示のkg、t単位が必要な場合はその旨ご指定下さい。
※非直線性は荷重増加時の場合です。
(非直線性:無負荷時の値と最大荷重時の値を結ぶ直線と校正曲線との最大偏差で、最大荷重目盛(F.S.)に対する百分率で表されます。また、非直線性は無負荷増加時にのみ計測されます。)
■特別仕様
●寸法図 ( )内寸法は、最大目盛10kN以下の荷重計の場合
■仕様
品番 |
最大目盛
(kN) |
最小目盛
(kN) |
φA |
B |
C |
φD |
E |
F |
φG |
H |
I |
M875CZ29202 |
0.2~2 |
0.05 |
60 |
91 |
約140 |
79 |
約111 |
40 |
12 |
25 |
18 |
M875CZ29205 |
0.5~5 |
0.1 |
M875CZ292010 |
1~10 |
0.2 |
M875CZ442920 |
2~20 |
0.5 |
80 |
115 |
約195 |
105 |
約124 |
44 |
25 |
50 |
30 |
M875CZ442940 |
4~40 |
1 |
M875Z193-2 |
0.2~2 |
0.05 |
60 |
約35 |
50 |
19 |
18 |
|
|
|
|
M875Z193-5 |
0.5~5 |
0.1 |
M875Z193-10 |
1~10 |
0.2 |
M875Z193-20 |
2~20 |
0.5 |
M875Z293-40 |
4~40 |
1 |
75 |
約42 |
60 |
29 |
25 |
|
|
|
|
M875Z293-50 |
5~50 |
1 |

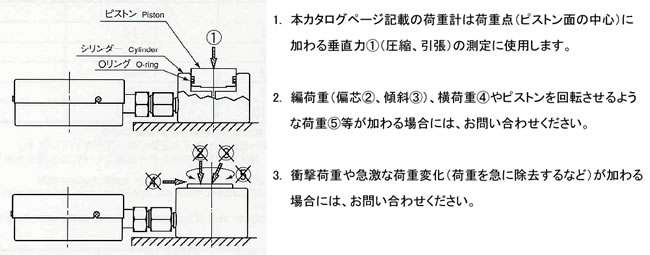

■使用上の注意
■その他
|
運賃、および消費税は、記載価格には、含まれていません。
