■特長 1
AI機能で、イージーオペレーティングを実現。
測定条件に応じて測定レンジ、評価長さ、カットオフ値、記録倍率を最適な条件に自動設定して測定します。
■特長 2
ISO、JIS、ASME、CNOMOなど各国規格を標準装備し、7カ国語に対応。
世界中どこにでも通用するワールドワイド対応機です。
■特長 3
シリアルポートを標準装備。パソコンへ測定条件、パラメータ値、形状曲線データをダイレクトに送信できます。
この他、専用の小型プリンタ、高速プリンタも準備、出力機器が選べます。
■特長 4
水平面はもとより、傾斜面、垂直面、天井面など、あらゆる姿勢で測定可能です。
| M160-35B |
 |
現場計測で好評の標準タイプ
・コンパクトボディに本格的機能を凝縮
・大容量メモリ搭載で10回の測定データを蓄積可能
・最大測定範囲：12.5mm |
| M160-40A |
|
 |
測定待機時や測定終了時に検出器がリトラクトするタイプ
・触針や検出器へのダメージを軽減。
・自動化装置組み込み検出器にも有効利用可能
・リトラクト量：1.5mm
・最大測定範囲：12.5mm |
| M160-45A |
 |
 |
クランクシャフトのピン部／ジャーナル部等の狭所タイプタイプ
・従来測定が困難であった狭所を横トレースすることで、クランクシャフトの軸方向測定が効率良く可能
・最大測定範囲：4.0mm
・測定速度：0.6mm/s |
■仕様
| 品 番 |
M160-35B |
M160-35NB |
| 測定範囲 |
Z方向 |
±160μm |
| 駆動軸 |
X方向 12.5mm |
| 分解能 |
0.01μm/±20μm～0.08μm/±160μm |
| 解析項目 |
対応規格 |
JIS-2001、JIS-1994、JIS-1982、
ISO-1997、ISO-1984、
DIN-1990、ASME-1995、CNOMO規格に準拠 |
| パラメータ |
JIS-2001 |
Pt、Ra、Rq、Rz、Rzmax、Rp、Rt、R3z、RSm、
Pc、Rk、Rpk、Rvk、Mr1、Mr2、VO、K、Rmr |
| モチーフ |
R、Rx,AR、W、Wx、AW、Wte |
| 評価曲線 |
断面曲線、粗さ曲線、ISO13565特殊粗さ曲線、
粗さモチーフ曲線、うねりモチーフ曲線、包絡うねり曲線 |
| フィルタ |
カットオフ
方式 |
ガウシアンフィルタ、2RCフィルタ |
| カットオフ値 |
λc：0.08、0.25、0.8、2.5mm、λs：2.5、8μm |
| 評価長さ |
固定モード |
カットオフ値×5 |
| 任意モード |
0.4～12.5mm（0.1mm単位） |
| 駆動速度 |
0.6mm/S（戻り1mm/S） |
| ピックアップ |
動作方式 |
標準タイプ |
センシング
方式 |
差動インダクタンス（変位形） |
| 蝕針 |
ダイヤモンド、90°円錐、5μmR |
60°円錐、先端2μmR |
| 測定力 |
測圧4.0mN |
測圧0.75mN |
| スキッド |
サファイア、32mmR（トレース方向） |
| 緒元 |
電源 |
内蔵充電式電池（ACアダプタにより充電） |
| 消費電力 |
約1VA |
| 質量 |
約600g |
| 外観寸法 |
210（W）×70(D)×60(H)mm |
| 標準付属 |
標準片、後側調整具、延長ケーブル、
ハンディケース、ACアダプタ、取扱説明書 |
| 規格 |
JIS'94 |
JIS'01 |
| 品 番 |
M160-40A |
M160-45A |
| 測定範囲 |
Z方向 |
±160μm |
| 駆動軸 |
X方向 12.5mm |
Y方向 4.0mm |
| 分解能 |
0.01μm/±20μm～0.08μm/±160μm |
| 解析項目 |
対応規格 |
JIS-2001、JIS-1994、JIS-1982、
ISO-1997、ISO-1984、
DIN-1990、ASME-1995、CNOMO規格に準拠 |
| パラメータ |
JIS-2001 |
Pt、Ra、Rq、Rz、Rzmax、Rp、Rt、R3z、RSm、
Pc、Rk、Rpk、Rvk、Mr1、Mr2、VO、K、Rmr |
| モチーフ |
R、Rx,AR、W、Wx、AW、Wte |
| 評価曲線 |
断面曲線、粗さ曲線、ISO13565特殊粗さ曲線、
粗さモチーフ曲線、うねりモチーフ曲線、包絡うねり曲線 |
| フィルタ |
カットオフ方式 |
ガウシアンフィルタ、2RCフィルタ |
| カットオフ値 |
λc：0.08、0.25、0.8、2.5mm、λs：2.5、8μm |
| 評価長さ |
固定モード |
カットオフ値×5 |
| 任意モード |
0.4～12.5mm（0.1mm単位） |
0.4～6.1mm（0.1mm単位） |
| 駆動速度 |
0.6mm/S（戻り1mm/S） |
0.3mm/S（戻り0.5mm/S） |
| ピックアップ |
動作方式 |
リトラクトライプ |
横トレースタイプ |
| センシング方式 |
差動インダクタンス（変位形） |
| 蝕針 |
ダイヤモンド、90°円錐、5μmR |
| 測定力 |
4mN以下 |
| スキッド |
サファイア、32mmR（トレース方向） |
| 緒元 |
電源 |
内蔵充電式電池（ACアダプタにより充電） |
| 消費電力 |
約1VA |
| 質量 |
約600g |
| 外観寸法 |
210（W）×70(D)×60(H)mm |
| 標準付属 |
標準片、後側調整具、延長ケーブル、
ハンディケース、ACアダプタ、取扱説明書 |
■差し替え可能な変位形ピックアップ
● 変位形ピックアップで表面粗さを正確・忠実に測定できます。さらに、ピックアップは差し換え方式になっています
ので、細穴、深溝など専用のピックアップ（オプション）を用いれば、多様な測定に簡単に対応できます。

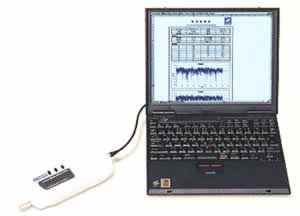

■パソコンへデータをダイレクト送信
● シリアルポート（RS-232C）を標準装備。パソコンへ測定条件、パラメータ値、形状曲線データを直接送信すること
ができます。
TiMS Light（オプション）
東京精密統合測定システムTiMS Lightで高度な解析も自由にできます。 |
検査成績書作成
表計算ソフトEXCELにデータを読み込んで検査成績書を作成することができます。 |
 |
 |
| 品 番 |
品 名 |
| M160MS-LIGHT |
高度解析システム |
| M160SC-S366A |
ノートパソコン接続用ケーブル |
■現場対応をより充実― データ保存／充電式バッテリー
● 内蔵メモリに10個のデータ保存ができ、その測定データはいつでも自由に呼び出し出力することができます。
また、ハンディサーフおよびプリンタは充電式電池を内蔵しており、電源のない現場での計測に最適です。
■あらゆる姿勢で測定可能
●小型軽量なハンディサーフは、水平面はもとより傾斜面、垂直面、天井面などあらゆる姿勢での測定が可能で
す。
表示部と駆動部を一体化した測定あるいは分離した測定と、目的に応じて使い分けることもできます。

■各種ピックアップ仕様
| M160DT-SM10A／M160DT-SM39A |
M160DT-SM11A |
 |
 |
| M160DT-SM12A |
M160DT-SM13A |
 |
 |
| 品番 |
用途 |
適用機種 |
触針形状・測定力 |
スキッド |
| M160DT-SM10A |
一般 |
M160-35B/40Aに標準付属 |
5μmR
ダイヤモンド90°
円錐
4mN以下 |
サファイア
トレース方向：
32mmR |
| M160DT-SM39A |
M160-45Aに標準付属 |
| M160DT-SM11A |
細穴用
(最小内径φ6mm) |
M160-35B/40A用
オプション |
| M160DT-SM12A |
極細穴用
(最小内径φ3mm) |
| M160DT-SM13A |
深溝用
(最大深さ7mm) |

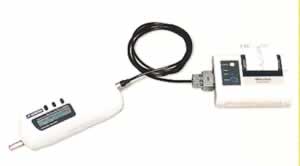

■プリンタ
| M160RC-S29A |
M160RC-S30A |
 |
 |
| 品番 |
M160RC-S29A |
| 印字方式 |
感熱ラインドット方式 |
| 記録曲線 |
断面曲線、粗さ曲線、負荷曲線、粗さモチーフ曲線、うねりモチーフ曲線、包絡うねり曲線 |
| 記録倍率 |
縦方向（V）：100, 200, 500, 1K, 2K, 5K, 10K, AUTO |
| 外観寸法 |
140（W）×100（D）×38（H）mm |
| 質量 |
約390g |
| 付属品 |
記録紙 、接続用ケーブル |
| 価格 |
廃番 |
| 品番 |
M160RC-S30A |
| 印字方式 |
感熱ラインドット方式 |
| 印字幅 |
48mm |
| スピード（max） |
100mm/sec |
| 用紙外径（max） |
φ38mm |
| 文字構成（H×W dots） |
24×12、24×24、16×8、16×16 |
| 文字寸法（H×W mm） |
3.0×1.5、3.0×3.0、2.0×1.0、2.0×2.0 |
| 印字桁数(初期設定時) |
24、12、32、16 |
| 通信方式 |
Bluetooth※1、USB、IrDA(ver1.2)、シリアル |
| 内蔵充電池 |
Li-ion（リチウムイオン） |
| 外観寸法 |
83（W）×130（D）×45（H）mm |
| 質量 |
約280g |
| 付属品 |
記録紙 、接続用ケーブル |
※1Bluetooth®搭載モデルのみ
※本体、新規購入の場合は問題ありませんが、現行ご使用の小型表面粗さ測定機へ接続の場合はメールかFAXにてご相談ください。
|
