ダイヤルゲージ取付形ミニタッチセンサ/品番 WPMP25Gシリーズ 【詳細表示】
商品番号 WPMP25Gシリーズ 価 格
お手持のダイヤルゲージが、信号出力付のセンサになります!
ライン、治工具を変更することなく、簡単なレトロフィットで、ダイヤルゲージに合否判定機能を付加できます
ダイヤルゲージ取付形ミニタッチセンサ
品番 WPMP25Gシリーズ
廃番
■特長
●万一ダイヤルゲージが故障しても、スピンドルが動く限り信号出力には支障がありません。
●従来のシグナルインジケーターと異なり、NG範囲を超えて広範囲な判別が出来ます。
●内臓スイッチの作動点を信号設定ツマミで調整出来ます(2点信号、4点信号)。
●ミツトヨ、ピーコック、シチズン、テクロックのダイヤルゲージが簡単に取付出来ます。(一部取付出来ない機種もあります)
●信号点の繰返し0.0015mm
●信号点切替をLEDランプで表示。
●シーケンサ(PC)、NCに直接入力して自動化、省力化が図れます。ランプ表示ユニットとの接続により、合否判定の表示が出来ます。

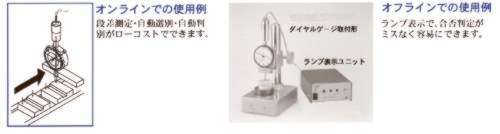

■使用例

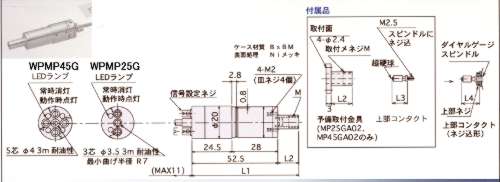

■ダイヤルゲージ取付形



■仕様
品番 WPMP25GA02 WPMP45GA02 WPMP25GB03 WPMP45GB03
ダイヤルゲージ形式 ミツトヨ 2044F、2046F*1 ピーコック №17、57
L3 7.3 12.5
M M7.4
P0.5
M7
P0.5
L1 75*2 67
L2 22.5*3 14.5
L4 14.5 11.5
信号点数 2 4 2 4
取付径 Ф8ダイヤルゲージ
測定力 1.2~3N
測定子コンタクト 超硬平面Ф3
保護構造 IP67*4
価格 廃番 廃番 廃番 廃番


品番 WPMP25GB06 WPMP45GB06 WPMP25GC09 WPMP45GC09
ダイヤルゲージ形式 シチズン C-105E、C-106N ピーコック №17、57
L3 12.0 12.5
M M7
P0.5
L1 67
L2 14.5
L4 11.5
信号点数 2 4 2 4
取付径 Ф8ダイヤルゲージ
測定力 1.2~3N
測定子コンタクト 超硬平面Ф3
保護構造 IP67
価格 廃番 廃番 廃番 廃番
補足
・ミニタッチセンサのストローク4mmに対しては、目量0.01測定範囲5mmが適当です。
・ミツトヨ2046F(ストローク10)を取付けて、0~5mmの範囲で使用する場合は、長い取付金具を使用して下さい。
・5~10mmの範囲で使用する場合は、短い取付金具を使用して下さい。
・ミツトヨ2044Fを取付けてセンサが作動しないときは、付属の取付金具を使用して下さい。
注)
*1ミツトヨ製の取付金具は、2種類あります。お手持のダイヤルゲージに合わせて、付属の取付金具に交換して下さい。
*2付属の取付口を使用する場合、70になります。
*3付属の取付口を使用する場合、17.5になります。
*4防水形ダイヤルゲージの場合


■ダイヤルゲージ取付方法

1、お手持のダイヤルゲージのキャップを外します。
2、スピンドル上部のネジを、ペンチなどで反時計回りに回し、外します。
3、ミニタッチセンサに付属のコンタクト(M2.5ネジ)をスピンドル上端にねじ込みます。
4、ミニタッチセンサの先端を、ダイヤルゲージにねじ込みます。

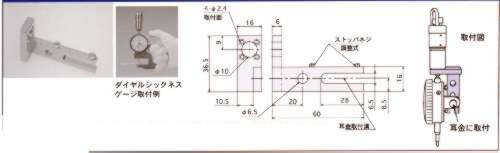

■耳金取付金具

リフティング用レバーを使用すると、キャップネジが利用出来なくなるので、
耳金にミニタッチセンサを取付けて使用して下さい。

運賃、および消費税は、記載価格には、含まれていません。
